Kolbenlager; Gleitstein - MOUVEX -PRINZIP A12 A Betriebsanleitung

5. ÖFFNEN DER PUMPE (For tsetzung)

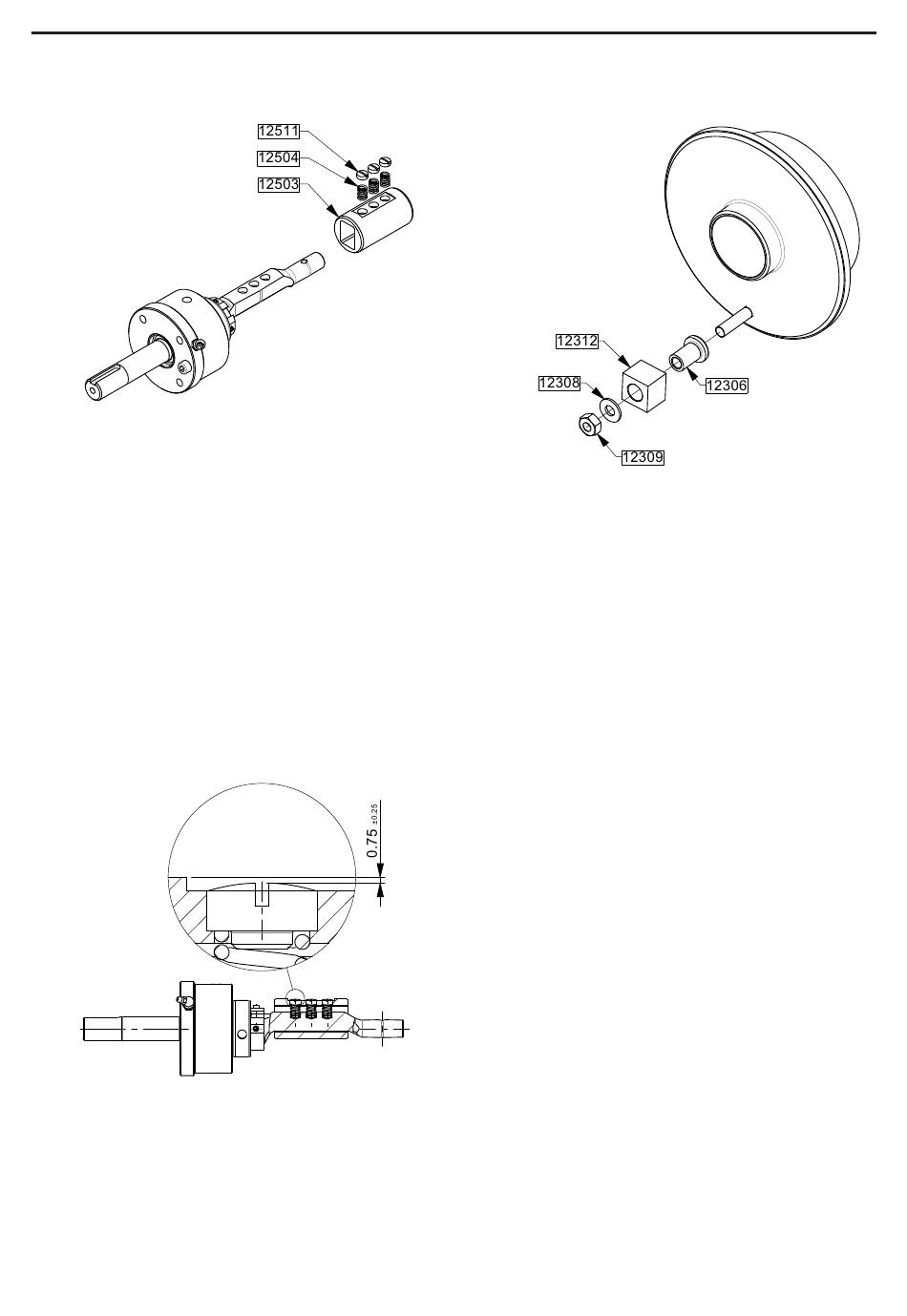

5.7 Kolbenlager

5.7.1 Demontage
Folgen Sie den Anweisungen in § G
den Ausbau der Einheit Welle - Lagerdeckel -
Lagergehäuse - Dichtung - Lager - Gleitringdichtung -
Kolbenlager (12501 - 12503 - 12504 - 12511 - 12600 -
12627 - (12641 - 12642) - 12701 - 12703 - 12704 -
12705 - 12707 - 12708 - 12717 - 12733).
Die Schrauben 12511 abziehen.
Die Federn 12504 entnehmen und ihren Zustand über-
prüfen. Falls erforderlich, austauschen.
Kolbenlager 12503 abziehen.
5.7.2 Montage
Kolbenlager 12503 montieren.
Die Federn 12504 in ihren Federsitzen montieren.
Die Schrauben 12511 montieren.
NT 1012-B00 09 18 Pumpe A12 A g

5.8 Gleitstein

für
LEITRINGDICHTUNG
21/35
5.8.1 Demontage
Folgen Sie den Anweisungen in § Z
Die Mutter 12309 und ihre Scheibe 12308 abziehen.
Den Gleitstein 12312 und seine Buchse 12306 entneh-
men und seinen Zustand überprüfen. Falls erforderlich,
austauschen.
5.8.2 Montage
Die Buchse 12306 und den Gleitstein 12312 montieren.
Die Mutter 12309 und ihre Scheibe 1208 montieren.
Folgen Sie den Anweisungen in § Z
die Montage zu beenden.
- K .
YLINDER OLBEN
- K um
YLINDER OLBEN
