5. ÖFFNEN DER PUMPE (For tsetzung)
5.5.4 Montage

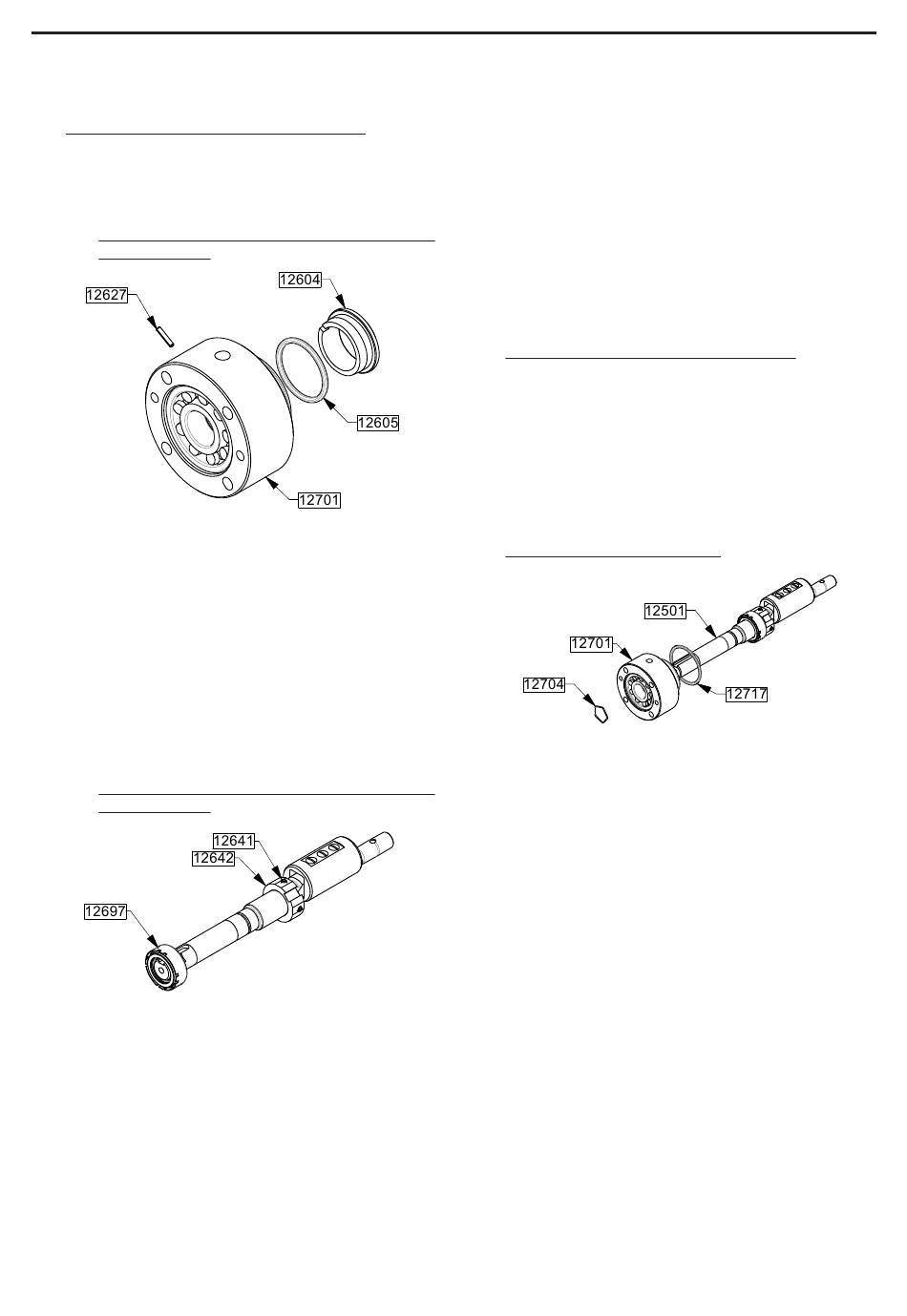

Montage der Gleitringdichtung MOUVEX
Gleitringdichtungsteile dürfen niemals ohne Schutzfolie
auf den Kontaktflächen abgelegt werden.
• Montage des
Gleitringdichtung
Gegebenenfalls das Lager 12703 reinigen.
Den Dichtungssitz im Lagergehäuse 12701 reinigen.
Die Dichtung 12605 im Lagergehäuse 12701 mon-
tieren.
Den stehenden Gleitring 12604 im Lagergehäuse
12701 montieren, wobei darauf geachtet wird, den
Arretierstift 12627 im Lagergehäuse 12701 mit der
Kerbe des stehenden Gleitrings 12604 auszurichten.
Falls notwendig, die Kontaktflächen mit einem sau-
beren und weichen Tuch reinigen. Darauf achten, die
Kontaktflächen nicht zu zerkratzen.
• Montage des
Gleitringdichtung
Den Oberflächenzustand der Welle 12501 überprüfen,
im Fall von Kratzern rechts vom O-Ring des drehen-
den Teils der
Schleifpapier bearbeiten. Es sollte besonders auf
parallel zur Wellenachse verlaufende Kratzer geach-
tet werden, die unbedingt vermieden werden müs-
sen.
Neuer Mitnehmer-Ring 12641 und seine Schrauben
12642 auf der Welle 12501 montieren, wobei er am
Anschlag positioniert wird. Die Schrauben 12642 mit
mittlerer Schraubensicherung anbringen.
NT 1012-B00 09 18 Pumpe A12 A g
HINWEIS
stehenden Gleitrings
rotierenden Gleitrings
Gleitringdichtung mit
Um die Reibung zu reduzieren, die Flächen auf wel-
chen die O-Ringe während der Montage gleiten wer-
den, mit Wasser oder Alkohol befeuchten.
Im Fall von FEP beschichteten FKM-Dichtungen, den
mit der Gleichringdichtung mitgelieferten Montagekonus
verwenden.
Den drehenden Teil 12697 montieren, wobei die
der
Zapfen und Kerben des Mitnehmers 12641 ausge-
richtet werden.
Falls notwendig, die Kontaktflächen mit einem sau-
beren und weichen Tuch reinigen. Darauf achten, die
Kontaktflächen nicht zu zerkratzen.
Montage der Gleitringdichtung (andere)
Siehe Gebrauchsanleitung des Herstellers.
Den drehenden Teil der Gleitringdichtung auf die Welle
12501 montieren, wobei er am Anschlag positioniert wird.
Im Fall einer Gleitringdichtung mit großer Abschrägung,
die Gleitringdichtung manuell positionieren, damit das
Dichtungsende mit dem Anschlag übereinstimmt.
Montage des Lagergehäuses
Die Einheit Lagergehäuse (12701 - 12703 - 12733 -
12627 und stehenden Gleitring der Gleitringdichtung)
der auf die Welle 12501 montieren
Bis Lagerdeckel 12705 montiert wird, ist die Welle
nur noch durch das Lager gehalten und kann daher
herausfallen, was die Gleitringdichtung beschädi-
gen könnte. Deshalb
Lagergehäuse 12701 halten, um die Verkantung des
Lagers einzuschränken (zum Beispiel durch Halten
in vertikaler Position).
Befestigungsring 12704 auf die Welle 12501 montieren.
Gegebenenfalls das Lager 12703 mit Fett füllen (siehe §
W
ARTUNG
feinem
Den Dichtungssitz 12717 reinigen.
Die Dichtung 12717 auf das Lagergehäuse 12701 mon-
tieren.
19/35
HINWEIS
HINWEIS
die Welle 12501 und das
- S ).
CHMIERUNG
