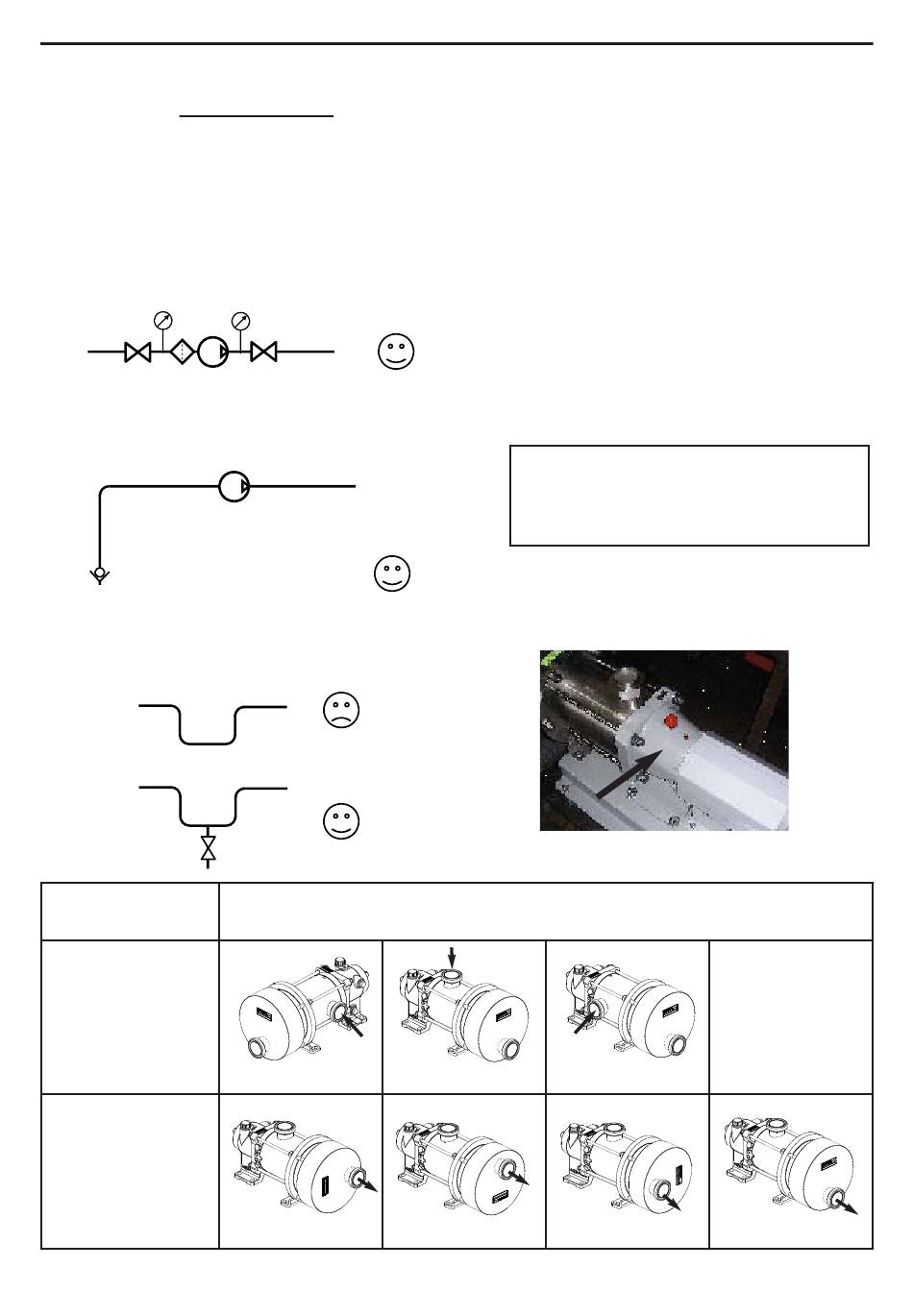

Rohrleitungselemente
• Ventile nahe an der Pumpe anbringen, um bei
Wartungsarbeiten ein überflüssiges Entleeren der
Rohrleitung zu vermeiden. Vorzugsweise Absperrventile
oder Kugelhähne verwenden.
Anschlüsse auf der Saug- und Druckseite der Pumpe
für mögliche Kontrollinstrumente vorsehen.
Sicherstellen dass die Rohrleitungen, Behälter und
anderen Geräte vor der Montage sorgfältig gereinigt
sind.
• Die MOUVEX-Pumpen sind selbstsaugend. Sollte jedoch
das Entleeren der Rohrleitung vermieden werden oder
wenn die Ansaughöhe groß ist, kann ein Fußventil ins-
talliert werden.
• Wenn die gepumpte Flüssigkeit in den Leitungen ers-
tarren oder sich ausdehnen können, müssen
Tiefpunkte in der Rohrleitung vermieden oder mit
Ablassventilen ausgerüstet werden.
SAUGSEITE
DRUCKSEITE
NT 1004-E00 02 18 SLS4 i - SLS8 i g
3. INSTALLATION (For tsetzung)
Pumpen mit Heizmantel : siehe § ABMESSUNGEN - Variante Heizmantel
1
2 STANDARD
1
2
• Falls die Installation begleitbeheizt ist, muss ein Ableiten
der Ausdehnung in die Leitungen erfolgen können. Es
ist daher notwendig, dass das Produkt in den
Rohrleitungen vor dem in der Pumpe enthaltenen
Produkt erwärmt wird. Es muss ebenfalls darauf
geachtet werden, dass die zu erwärmende Pumpe
nicht durch geschlossene Ventile abgesperrt ist.
Bei der SL-Pumpe handelt es sich um eine selbstansau-
gende Verdrängerpumpe. Deshalb darf die Pumpe nicht
bei geschlossenen Absperrventilen betrieben werden.
Das betrifft sowohl die Saug- als auch die Druckseite.
3.2 Ausrichtung der Saug-und Druckstutzen
Die Saug- und Druckstutzen können unterschiedlich
ausgerichtet werden.
Falls die Lage der Stutzen verändert werden soll, siehe
entsprechenden Abschnitt.
Pumpen der Serie SL können unabhängig von der
Position der Ansaugöffnung entleert werden,
jedoch muss dazu der Druckstutzen unten liegen
(Position 4).
3.3 Drehrichtung
Der Pfeil auf dem Antriebsblock zeigt die richtige
Drehrichtung an.
MÖGLICHE AUSRICHTUNGEN
3
3
10/31
HINWEIS
4
4 STANDARD
