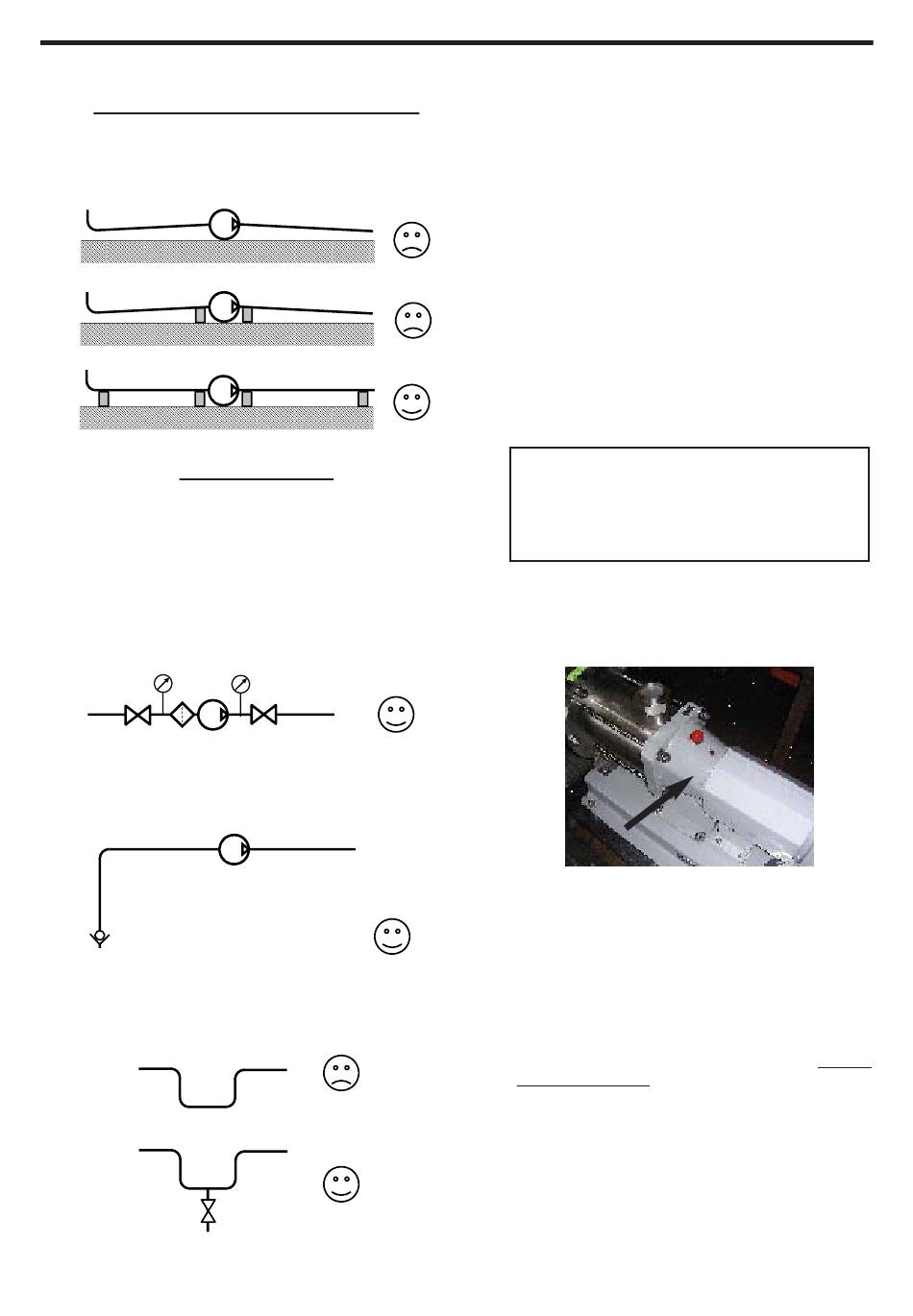

Ausrichtung und Auffangen der Rohrleitungen
Die Pumpe darf nicht die Rohrleitungen tragen und auch
keiner Spannung ausgesetzt werden, die vom Gewicht
der Rohrleitungen oder ihrer Ausdehnung bewirkt wer-
den. Für letztere Kompensatoren vorsehen.
Rohrleitungselemente
• Ventile nahe an der Pumpe anbringen, um bei
Wartungsarbeiten ein überflüssiges Entleeren der
Rohrleitung zu vermeiden. Vorzugsweise Absperrventile
oder Kugelhähne verwenden.
Anschlüsse auf der Saug- und Druckseite der Pumpe
für mögliche Kontrollinstrumente vorsehen.
Sicherstellen dass die Rohrleitungen, Behälter und
anderen Geräte vor der Montage sorgfältig gereinigt
sind.
• Die MOUVEX-Pumpen sind selbstsaugend. Sollte jedoch
das Entleeren der Rohrleitung vermieden werden oder
wenn die Ansaughöhe groß ist, kann ein Fußventil ins-
talliert werden.
• Wenn die gepumpte Flüssigkeit in den Leitungen ers-
tarren oder sich ausdehnen können, müssen
Tiefpunkte in der Rohrleitung vermieden oder mit
Ablassventilen ausgerüstet werden.
NT 1004-D00 07 18 SLC24 i - SLC36 i - SLC45 i g
2. INSTALLATION (For tsetzung)
• Falls die Installation begleitbeheizt ist, muss ein Ableiten
der Ausdehnung in die Leitungen erfolgen können. Es
ist daher notwendig, dass das Produkt in den
Rohrleitungen vor dem in der Pumpe enthaltenen
Produkt erwärmt wird. Es muss ebenfalls darauf
geachtet werden, dass die zu erwärmende Pumpe
nicht durch geschlossene Ventile abgesperrt ist.
SLC-Pumpen
Verdrängerpumpen. Deshalb darf die Pumpe nicht bei
geschlossenen Absperrventilen betrieben werden. Das
betrifft sowohl die Saug- als auch die Druckseite.
2.2 Ausrichtung der Saug-und Druckstutzen
Die Saug- und Druckstutzen können unterschiedlich
ausgerichtet werden.
Falls die Lage der Stutzen verändert werden soll, siehe
entsprechenden Abschnitt.
Pumpen der SLC Serie können unabhängig
von der Position der Ansaugöffnung entleert
werden, jedoch muss dazu der Druckstutzen
unten liegen (Position 4).
2.3 Drehrichtung
Der Pfeil auf dem Antriebsblock zeigt die richtige
Drehrichtung an.
Vom
freien
Wellenende
Drehrichtung im Uhrzeigersinn, vom Deckel aus gese-
hen ist die Drehrichtung entgegen dem Uhrzeigersinn.
Falls die Pumpe entgegengesetzt läuft, führt das zu kei-
ner Beschädigung der Pumpe, es erfolgt jedoch kein
Druckaufbau.
2.4 Schutz der Anlage
• Vor dem Start, während des Betriebs oder dem
Abschalten der Pumpe ist sicherzustellen, daß die
Ventile geöffnet sind.
• Beim Abschalten der mit Flüssigkeit gefüllten Pumpe
ist entweder die Saug- oder Druckseite geöffnet zu hal-
ten, um ein Ausdehnen oder Zusammenziehen beim
Erhitzen oder Abkühlen des Mediums auszugleichen.
Bei Nichtbeachtung kann es zu Schäden am
Faltenbalg und der Anlage kommen.
