Technische Daten; Gewicht Und Schwerpunkt; Abmessungen; Kurven - MOUVEX -PRINZIP A12 A Betriebsanleitung

10.1 Gewicht und Schwerpunkt

10.1.1 Gewicht
40 bis 50 kg.
10.1.2
Schwerpunkt
Die Position des Schwerpunkts kann je nach
gewählten Optionen
Überströmventil-Abdeckung,
Heizmantel...) und der Position der beweglichen
Teile im Pumpeninneren leicht variieren.

10.2 Abmessungen

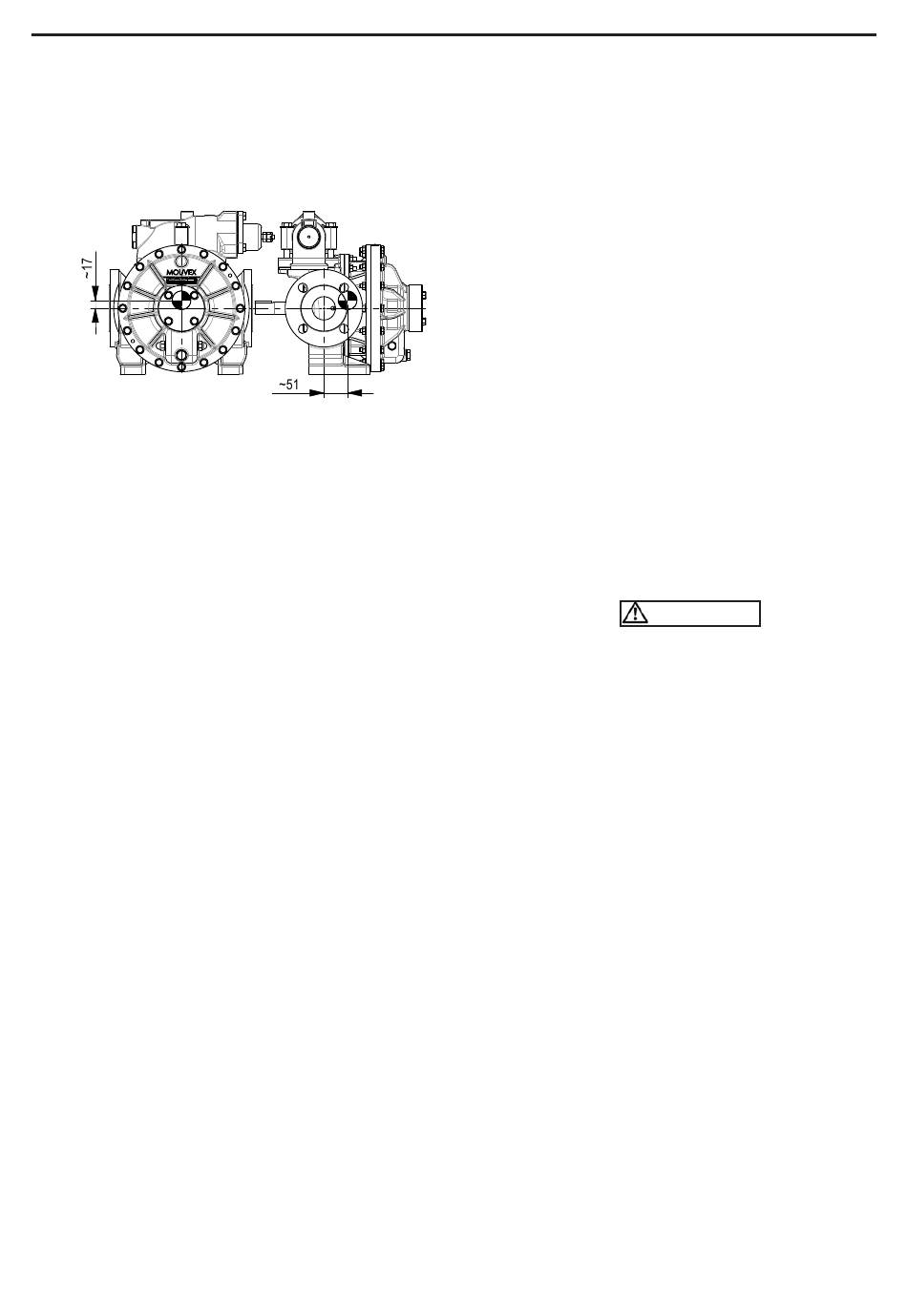

Siehe folgende Seiten.
NT 1012-B00 09 18 Pumpe A12 A g

10. TECHNISCHE DATEN

HINWEIS
(Überströmventil,
Gehäusedeckel-

10.3 Kurven

Konsultieren Sie unseren Technischen Service.

10.4 Einsatzgrenzen und technische Daten

Maximal zulässiger Druck auf der Saugseite ......... 9 barg
Maximal zulässiger Differenzdruck :
Maximal zulässiger Druck auf der Druckseite ........12 barg
Maximal zulässiger Druck im Heizmantel............... 8 barg
Maximal zulässige Drehzahl...................................500 1/min
Umgebungstemperatur :
Temperatur der gepumpten Flüssigkeit :
Temperatur des Heizmediums
Maximaler Volumenstrom
Fördervolumen........................................................0,402 L
Die Bestimmung der Betriebsbedingungen der Pumpe
(Drehzahl, Differenzdruck, Viskosität oder Fördermedium)
muss von durch MOUVEX qualifiziertes Personal oder
anderes berechtigtes Personal durchgeführt werden.
a HINWEIS : Im Fall eines Saugdruckes, der höher ist als der atmosphäri-
sche Druck, ein Ventil vorsehen, um das Durchströmen von Flüssigkeit
durch die abgeschaltete Pumpe zu verhindern.
b Die maximale Temperatur des Fördermediums hängt stark von den
Betriebsbedingungen (Druck, Drehzahl, Viskosität, ...) ab. Bitte wenden Sie sich
an unsere technische Abteilung, um die maximal zulässige Temperatur für Ihre
Anwendung zu bestimmen.
c Die maximale Temperatur des Heizmediums ist so zu wählen, dass damit die
Temperatur des gepumpten Mediums der für die Anwendung bestimmten
Temperatur entspricht.
d Dieser Wert kann entsprechend Ihren Anwendungsparamentern variieren.
Unser Technischer Kundendienst steht Ihnen jederzeit für die notwendigen
Auskünfte zur Verfügung.
29/35
Kohle-Buchse ............................10 bar
Bronze-Buchse .......................... 5 bar
Minimale zulässige .................... - 15°C
Maximale zulässige ................... + 40°C
Minimale zulässige .................... - 15°C
b
Maximale zulässige (siehe )..... + 150°C
c
:
Minimale zulässige .................... - 15°C
Maximale zulässige ................... + 150°C
d
......................................12 m
