MOUVEX CC20 series Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für CC20 series:
- Schnellstartanleitung (2 Seiten) ,
- Betriebsanleitung (3 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Pumpen der CC20-Serie unterliegen einem Gewährleistungszeitraum von 24 Monaten innerhalb der in unseren Allgemeinen
Geschäftsbedingungen genannten Grenzen. Im Falle einer anderen Verwendung als in den Anweisungen vorgesehen
und ohne vorherige Zustimmung von MOUVEX erlischt die
Z.I. La Plaine des Isles - F 89000 AUXERRE - FRANCE
Tel. : +33 (0)3.86.49.86.30 - Fax : +33 (0)3.86.49.87.17
contact@mouvex.com - www.mouvex.com

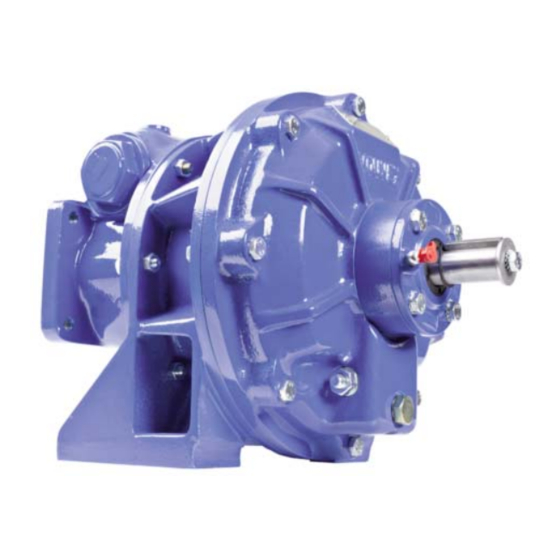

PUMPE CC20
GEWÄHRLEISTUNG :
BETRIEBSANLEITUNG 1010-C00 g
Rubrik
Gültig ab
Ersetzt
Übersetzung der Originalbetriebsanleitung
Gewährleistung.
1010
März 2018
Oktober 2017
INSTALLATION
BETRIEB
WARTUNG
Ihr Händler :
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MOUVEX CC20 series
Inhaltszusammenfassung für MOUVEX CC20 series
- Seite 1 GEWÄHRLEISTUNG : Pumpen der CC20-Serie unterliegen einem Gewährleistungszeitraum von 24 Monaten innerhalb der in unseren Allgemeinen Geschäftsbedingungen genannten Grenzen. Im Falle einer anderen Verwendung als in den Anweisungen vorgesehen und ohne vorherige Zustimmung von MOUVEX erlischt die Gewährleistung. Ihr Händler : Z.I.
-
Seite 2: Inhaltsverzeichnis
10.1 Funktion ........13 CC20-Pumpen von MOUVEX erlauben und MUSS mit der Pumpe 10.2 Demontage . -
Seite 3: Abmessungen
1. ABMESSUNGEN NT 1010-C00 03 18 Pumpe CC20 g 3/16... -
Seite 4: Betriebsgrenzen
2,3 → 3,8 3. INSTALLATION 3.1 Auswahl der Pumpe 3.4 Durchmesser der Rohrleitungen Damit die MOUVEX -Pumpe ihrem Einsatzzweck hinsich- Um optimale Betriebsbedingungen zu erreichen, ist es tlich der Leistungsparameter als auch der Lebensdauer wichtig, folgende Empfehlungen zur Rohrleitungsauswahl entspricht, ist es notwendig, den Pumpentyp, die Drehzahl... -
Seite 5: Installation (For Tsetzung)
3. INSTALLATION (For tsetzung) 3.5 Installation in die Rohrleitung • Wenn die Ansaughöhe besonders hoch ist oder das Um optimale Anwendungsbedingungen zu erhalten, ist Entleeren der Leitungen beim Stillstand vermieden es wichtig, folgende Empfehlungen zum Anbau der werden kann, ist es möglich, ein Fußventil einzuplanen. Rohrleitungen zu kennen : Es sollte ein großer Querschnitt gewählt werden, damit •... -
Seite 6: Direktantriebsmotor
4. DIREKTANTRIEBSMOTOR 4.1 Aufstellung des Aggregats 4.2 Ausrichtung Motor / Pumpe bzw. Getriebe / Pumpe WARNUNG WARNUNG BETRIEB OHNE WELLENSCHUTZ KANN VORSICHT BEIM BEWEGEN VON SCHWERE KÖRPERVERLETZUNGEN, SCHWEREN TEILEN. HOHE SACHSCHÄDEN ODER TOD Das Gewicht der Teile VERURSACHEN. kann gefährlich sein Nicht ohne und Körperverletzungen installierten... -
Seite 7: Elektromotoren
4. DIREKTANTRIEBSMOTOR (For tsetzung) 4.3 Elektromotoren Diese Kontrolle ist ohne Fördermedium und mit offenen Saug- und Druckkreisen durchzuführen, damit die WARNUNG Gefahr eines unerwarteten Druckaufbaus (zum Beispiel auf der Saugseite) vermieden wird. So schadet die Kontrolle weder der Pumpe noch der Anlage. Starten Sie die Pumpe im Leerlauf und überprüfen Sie, VOR DER DURCHFÜHRUNG VON SERVICEARBEITEN STROMVERSOR-... -
Seite 8: Betrieb
Betrieb genommen wird. 6.4 Trockenlauf (ohne Flüssigkeit in der Pumpe) WARNUNG Die MOUVEX-Pumpen der CC20-Serie können ohne Schaden zu nehmen 5 Minuten ohne Flüssigkeit, z. B. während des Selbstansaugens, betrieben werden. BEI FÖRDERUNG VON GEFÄHRLICHEN STOFFEN IST DAS SYSTEM VOR SERVICELEISTUNGEN ZU REINIGEN. -
Seite 9: Frostschutzfunktion
6. BETRIEB (For tsetzung) 6.7 Frostschutzfunktion 6.8 Erneute Inbetriebnahme Sollte das in der Pumpe enthaltene Produkt ein Das Standardverfahren für die Inbetriebnahme der Pumpe / Gefrierrisiko darstellen, muss der Pumpenkörper nach des Motorpumpenaggregats befolgen, indem die oben jeder Verwendung wie folgt entleert werden : stehenden zusätzlichen Anweisungen befolgt werden. -
Seite 10: Erforderliches Werkzeug
7. ERFORDERLICHES WERKZEUG • Maulschlüssel 13 - 14 - 16 - 17 - 19 - 30 - 48 Anzugsdrehmomente : • Schraubendreher • M12 ...81 Nm • M10 ...47 Nm • M 8 ....23 Nm • M 6 ....10 Nm 8. -
Seite 11: Demontage
NT 1010-C00 03 18 Pumpe CC20 g 11/16... -
Seite 12: Stellung Und Umkehr Des Bypasses
9. STELLUNG UND UMKEHR DES BYPASSES 9.1 Stellung des Bypasses 9.2 Bypass Umkehr Der Bypass schützt die Pumpe nur in einer Abschrauben der Kappe 833 und lösen der Druckschraube Drehrichtung, ist jedoch umkehrbar.Daher ist die richtige 834 zur maximalen entspannung der Feder 824. Stellung zu prüfen, in welcher sich die Kappe auf der Ausbau der Teils 828 mit den dazugehörigen Teilen ;... -
Seite 13: Abdichtung Blocdir
10. ABDICHTUNG BLOCDIR 10.1 Funktion 10.3 Zuzsammenbau Die Welle 501 treibt das drehende Monoblockteil 696 Prüfen des eiwandfreien zustands der Dichtungen 605, an. Zu diesem zweck ist das drehende teil mit 2 Zungen 707 und des drehenden Monoblockteils 697. versehen, die in die 2 Kerben auf der Welle eingreifen. And den Neuteilen den einwandfreien Zustand der Das Gegenteil 604 ist über die Dichtung 605 und den Kontaktfläschen der gegenteile 604 und des drehenden... -
Seite 14: Wartung
11. WARTUNG 11.1 Schmierung 11.2 Reinigung des Vorsatzfilters • Zu verwendendes Fett : Ein Lagerfett mit guter Qualität. Die Pumpe ist stets gegen das Eindringen von • Häufigkeit : Alle 500 Stunden oder 1 mal pro Jahr. Fremdkörpern zu schützen, indem ein Filter vor die Ansaugleitung gesetzt wird. -
Seite 15: Lagerung
Die nicht gestrichenen Außenflächen der Pumpe (wie Körperverletzungen die Wellen, Kupplungen…) müssen mit Korrosionsschutz überzogen werden. Die Pumpen und Motorpumpenaggregate von MOUVEX werden eingefettet geliefert, so dass die inneren Das Lager muss geschmiert werden. Wenn das Lagern Bestandteile für eine kurze Lagerzeit in einem folgen- der Pumpe länger als drei Jahre dauern sollte, muss dieser... -
Seite 16: Konformitätserklärung
15. KONFORMITÄTSERKLÄRUNG NT 1010-C00 03 18 Pumpe CC20 g 16/16...
