6. DEMONTAGE DER PUMPE (For tsetzung)

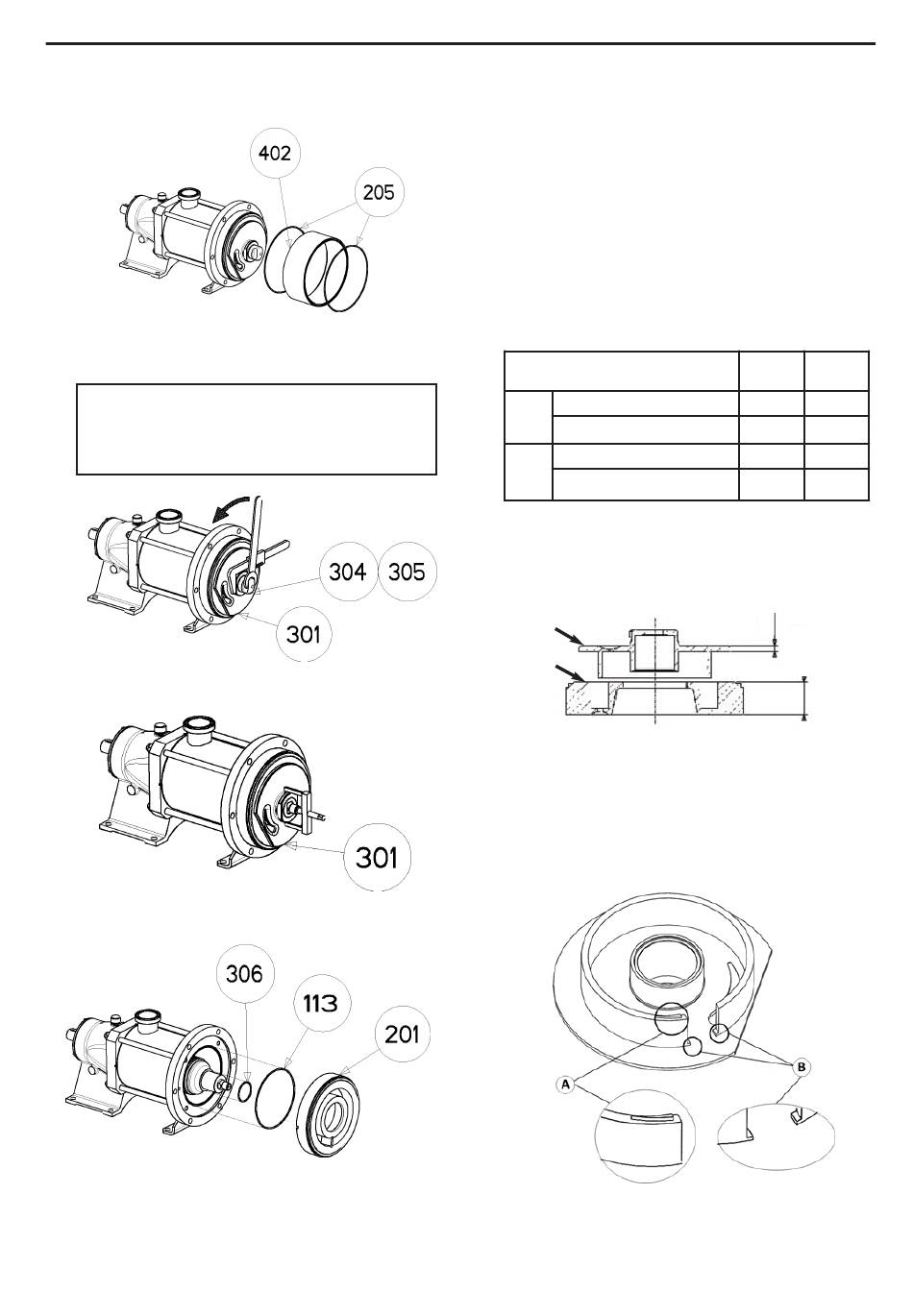

• Distanzstück 402 und O-Ringe 205 abziehen.
• Kolben 301 mit einem Schraubenschlüssel
einem verstellbaren Schraubenschlüssel festhalten
und Mutter 304 und zugehörigen O-Ring 305 lösen.
Den Kolben unbedingt festhalten, denn eine
Drehung könnte die Beschädigung des Faltenbalges
zur Folge haben.
• Kolben 301 mit Hilfe einer Abziehvorrichtung demontieren.
•
Zylinder 201 sowie die O-Ringe 113 und 306 entnehmen.
NT 1004-G00 07 18 SLS12 i - SLS18 i g
mm oder
70
ACHTUNG :
6.2 Überprüfung der Bauteile
Kolben 301 und Zylinder 201 sind bewegliche Teile, von
denen die Leistung der Pumpe direkt abhängt. Daher
wird empfohlen, regelmäßig die Leistungen der Pumpe
zu kontrollieren und das Zylinder-/Kolben-Paar bei
Leistungsabnahme auszutauschen.
Andererseits kann die Nutzung eines zu stark abgenutz-
ten Zylinder-/Kolben-Paares den Antriebsblock der
Pumpe beschädigen. Daher wird empfohlen, das
Zylinder-/Kolben-Paar auszutauschen, wenn die in
untenstehender
Abnutzungswerte erreicht sind.
Abmessungen, neu
S
LS12
Minimal zulässiger Grenzwert
Abmessungen, neu
SLS18
Minimal zulässiger Grenzwert
Da die Entwicklung der Pumpenleistung von den
Betriebsbedingungen der Anwendung abhängt (Druck,
Drehzahl, gepumpte Flüssigkeit ...), empfiehlt MOUVEX
den Nutzern, die Kontrollintervalle und das präventive
Wartungsprogramm je nach eigener Erfahrung festzulegen.
301
201
Bei der Kontrolle von Kolben und Zylinder, kann auch
dann, wenn die Verschleißgrenze noch nicht erreicht ist,
das nachfolgend abgebildete Erscheinungsbild sichtbar
werden. Das trifft insbesondere für Förderprozesse mit
abrasiven oder sehr dünnflüssigen Produkten zu :
• Dreieckiger Steg auf dem Kolbenring (A),
• Kleine Stufen am Boden der Kolbenscheibe (B).
18/28
Tabelle
aufgeführten
maximalen
Kolben
301
9
6
9
6
Zylinder
201
50
47
70
67
