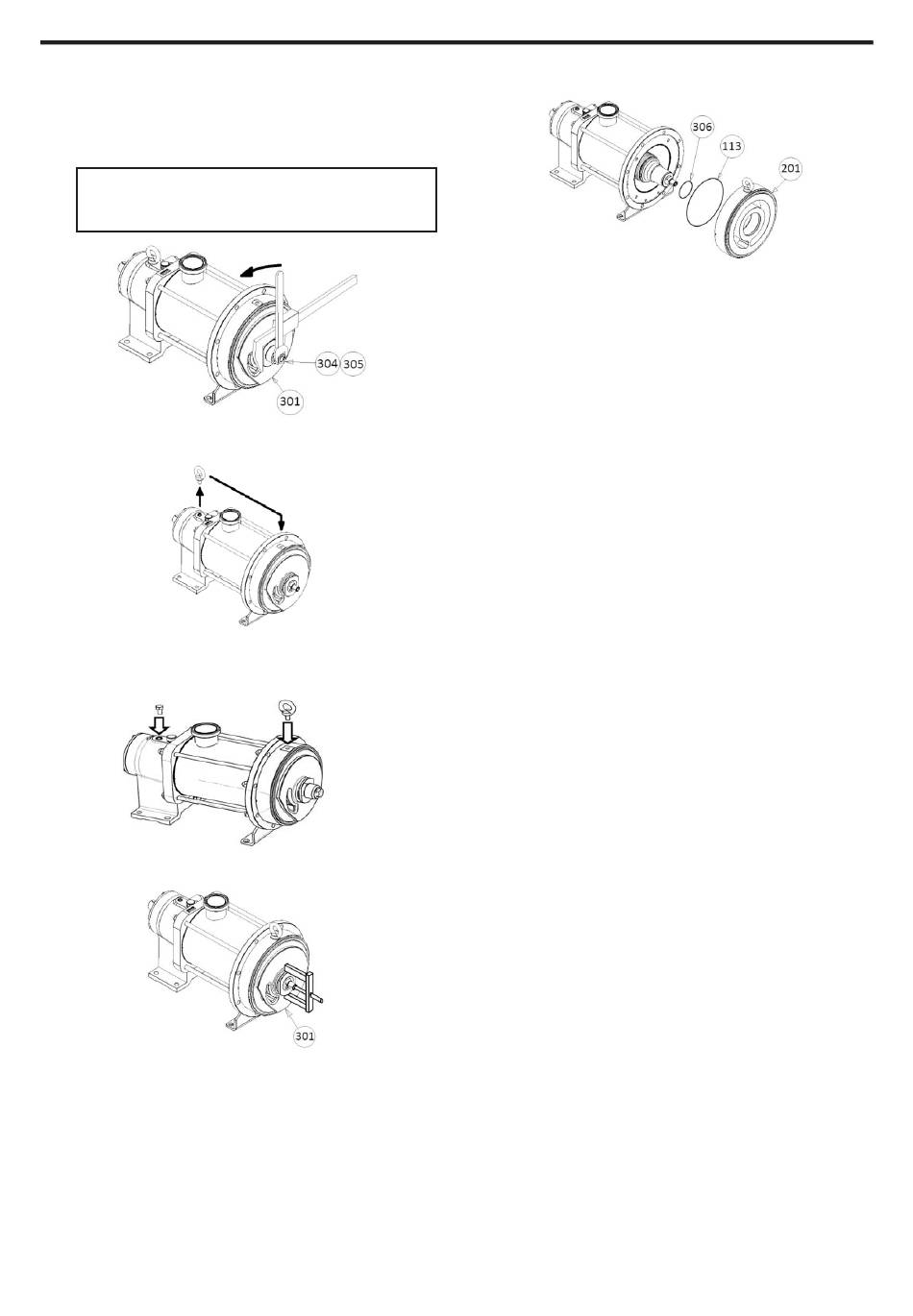

6. DEMONTAGE DER PUMPE (For tsetzung)
• Kolben 301 mit einem Schraubenschlüssel
einem verstellbaren Schraubenschlüssel festhalten
und Mutter 304 und zugehörigen O-Ring 305 lösen.
Den Kolben unbedingt festhalten, denn eine Drehung
könnte die Beschädigung des Faltenbalges zur Folge
haben.
• Um das Anheben des Zylinder-/Kolben-Paares zu er-
leichtern, die Huböse des Antriebes verwenden.
• Die Huböse in die dazu vorgesehene Gewinde-
bohrung des Zylinders und die Abdeckschraube in die
der Huböse schrauben.
• Kolben 301 mit Hilfe einer Abziehvorrichtung demontieren.
• Zylinder 201 sowie die O-Ringe 113 und 306 abnehmen.
NT 1004-H00 09 18 SLS24 i - SLS36 i g
mm oder
85
18/29
