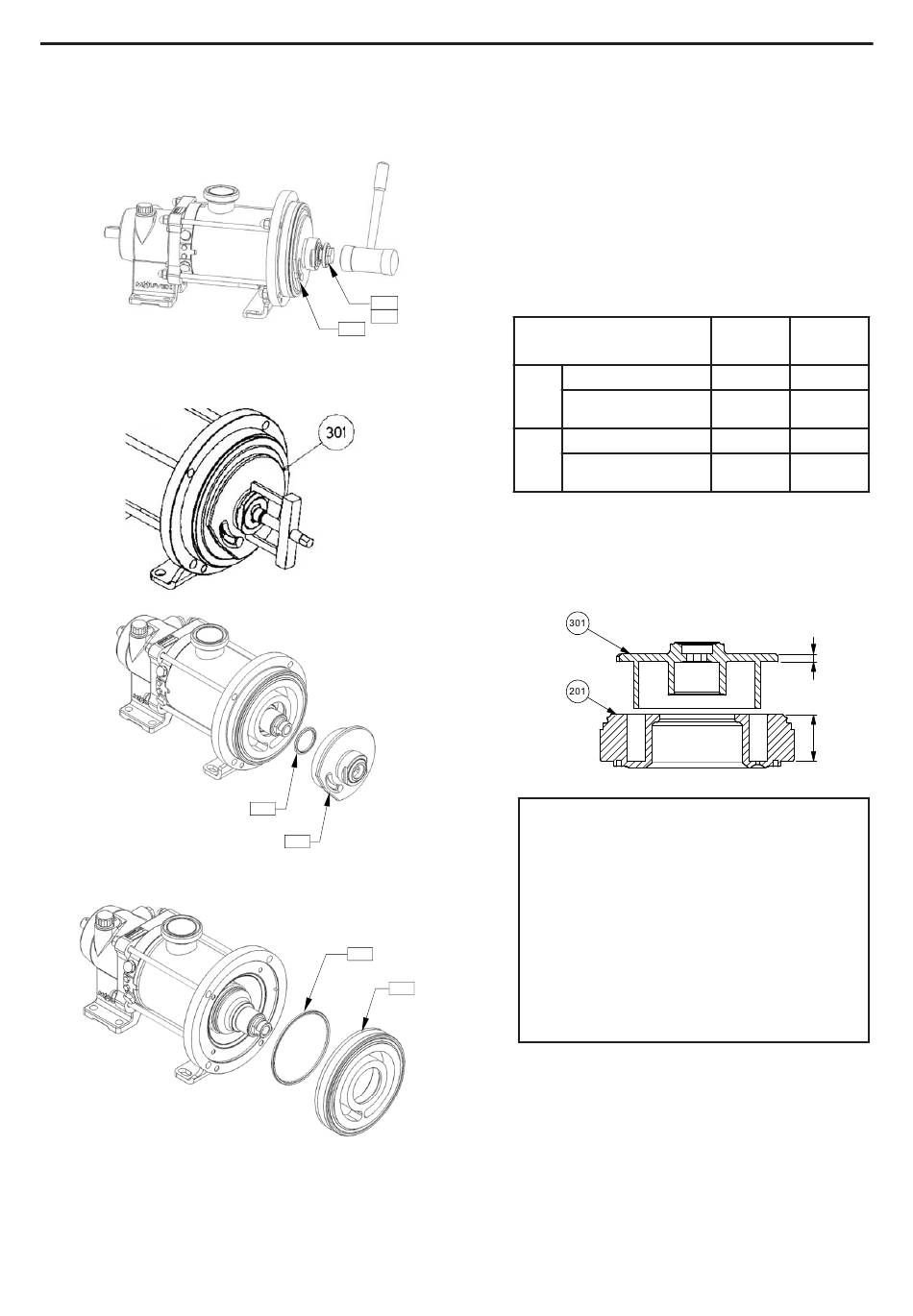

7. DEMONTAGE DER PUMPE (For tsetzung)

• Die Kolbenmutter 304 mit 2 oder 3 Drehungen lösen
und mit leichten Gummihammer-Schlägen auf die
Mutter den Kolben 301 lösen.
• Gegebenenfalls eine Abziehvorrichtung verwenden,
um den Kolben zu lösen.
• Zylinder 201 sowie die O-Ringe 113 und 306 abnehmen.
NT 1004-E00 02 18 SLS4 i - SLS8 i g
304
305
301
306
301
113
201
7.2 Überprüfung der Bauteile
Kolben 301 und Zylinder 201 sind bewegliche Teile, von
denen die Leistung der Pumpe direkt abhängt. Daher
wird empfohlen, regelmäßig die Leistungen der Pumpe
zu kontrollieren und das Zylinder-/Kolben-Paar bei
Leistungsabnahme auszutauschen.
Andererseits kann die Nutzung eines zu stark abgenutzten
Kolben-/Zylinder-Paares den Antriebsblock der Pumpe
beschädigen. Daher wird empfohlen, das Kolben-/Zylinder-
Paar auszutauschen, wenn die in untenstehender Tabelle
aufgeführten maximalen Abnutzungswerte erreicht sind.
Abmessungen, neu
SLS4
Minimal zulässiger
Grenzwert
Abmessungen, neu
SLS8
Minimal zulässiger
Grenzwert
Da die Entwicklung der Pumpenleistung von den
Betriebsbedingungen der Anwendung abhängt (Druck,
Drehzahl, gepumpte Flüssigkeit ...), empfiehlt MOUVEX
den Nutzern, die Kontrollintervalle und das präventive
Wartungsprogramm je nach eigener Erfahrung festzulegen.
Wenn es sich beim Ausbau herausstellen
sollte, dass das Gewinde der Kolbenmutter
304 verschmutzt ist, empfehlen wir folgende
Reinigung : Waschen und Reinigen des
Innengewindes und Sterilisierung des
gesamten Teils (beispielsweise durch
Dampfsterilisation), anschließend grobe
Verunreinigungen vom Gewinde mit einer
geeigneten Bürste entfernen und mit einer
Desinfektionslösung vor Zusammenbau
spülen.
19/31
Kolben 301 Zylinder 201
(mm) (mm)
7 31,5
5 29,5
7 48,5
5 46,5
HINWEIS
