5. DEMONTAGE DER PUMPE (For tsetzung)

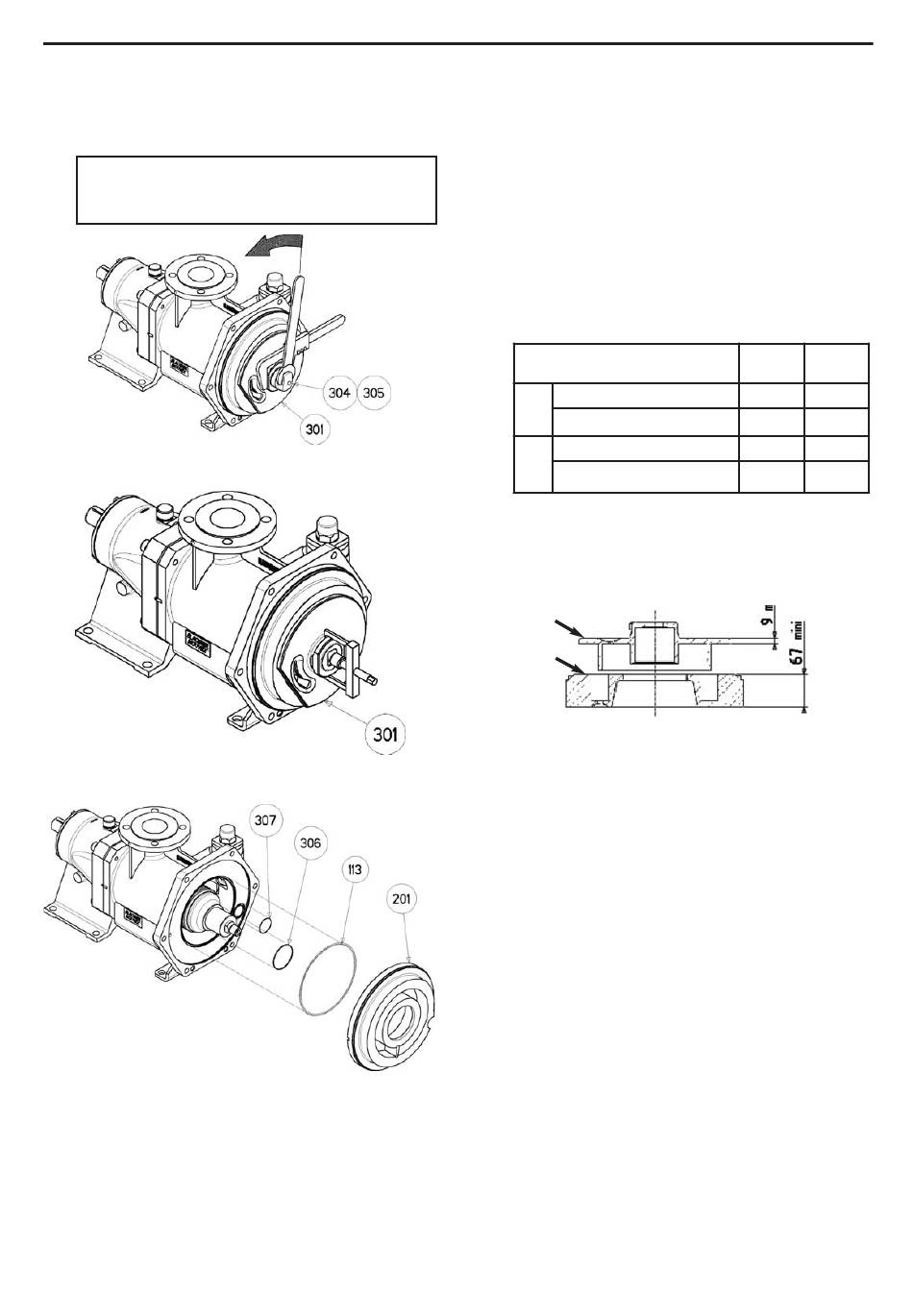

• Kolben 301 mit einem Schraubenschlüssel (Maulweite
70 mm) kontern und Mutter 304 mit Dichtung 305 ab-
schrauben.
Den Kolben unbedingt festhalten, denn eine
Drehung könnte die Beschädigung des Faltenbalges
zur Folge haben.
• Kolben 301 mit Hilfe einer Abziehvorrichtung abziehen.
• Zylinder 201 und Dichtungen 113, 306 und 307 entnehmen.
NT 1001-F00 09 18 C12 A - C18 A g
5.2 Überprüfung der Bauteile
Kolben 301 und Zylinder 201 sind bewegliche Teile, von
denen die Leistung der Pumpe direkt abhängt. Daher
wird empfohlen, regelmäßig die Leistungen der Pumpe
zu kontrollieren und das Paar Zylinder-/Kolben-Paar bei
Leistungsabnahme auszutauschen.
Andererseits kann die Nutzung eines zu stark abgenutz-
ten Zylinder-/Kolben-Paares den Antriebsblock der
Pumpe beschädigen. Daher wird empfohlen, das
Zylinder-/Kolben-Paar auszutauschen, wenn die in
untenstehender
Abnutzungswerte erreicht sind.
Abmessungen, neu
C12
Minimal zulässiger Grenzwert
Abmessungen, neu
C18
Minimal zulässiger Grenzwert
Da die Entwicklung der Pumpenleistung von den
Betriebsbedingungen der Anwendung abhängt (Druck,
Drehzahl, gepumpte Flüssigkeit ...), empfiehlt MOUVEX
den Nutzern, die Kontrollintervalle und das präventive
Wartungsprogramm je nach eigener Erfahrung festzulegen.
301
201
13/24
Tabelle
aufgeführten
maximalen
Kolben
301
9
6
9
6
Zylinder
201
50
47
70
67
