DER NEUE DAILY ‒ EINGRIFFE AM FAHRGESTELL
30
EINGRIFFE AM FAHRGESTELL
2.8 ÄNDERUNGEN AM ANTRIEB
Die oben angegebenen, maximal erreichbaren Längen beziehen sich auf Originalwellen; für die
▶
geänderten Wellenabschnitte müssen geringere Längen (-10%) vorgesehen werden.
Positionierung der Abschnitte
Bei Antrieben mit mehreren Abschnitten müssen die einzelnen Wellen in etwa die gleiche Länge haben. In der Regel darf der Län-
genunterschied zwischen einer Zwischenwelle und einer Steckwelle (siehe Abbildung 18) nicht mehr als 600 mm betragen, wäh-
rend der Unterschied zwischen zwei Zwischenwellen nicht mehr als 400 mm betragen darf. Bei Steckwellen muss ein Spielraum
von mindestens 20 mm zwischen der Mindestbetriebslänge und der maximalen Schließlänge vorhanden sein.
Unter Berücksichtigung des Nutzhubwegs muss der statische Durchhang so genau wie möglich in der Mitte liegen.
1. Motorachse, Kupplung, Getriebe
2. Kugelgelenkwelle mit Steckwelle

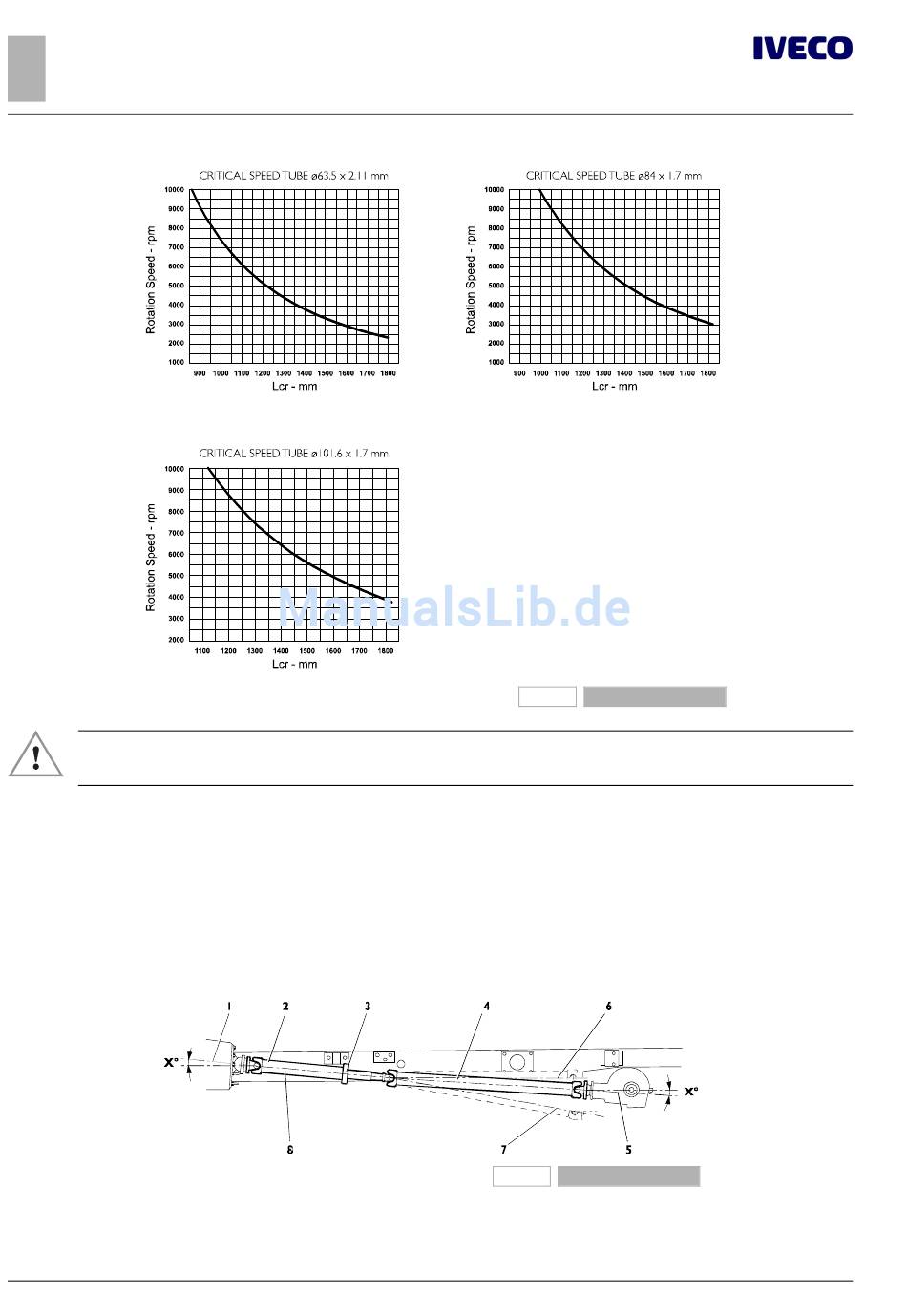

Abbildung 17
208208
Abbildung 18
173260
3. Wellenlager
4. Kugelgelenkwelle
– Printed 603.95.790 – 1 Ed. - Base 02/2014
