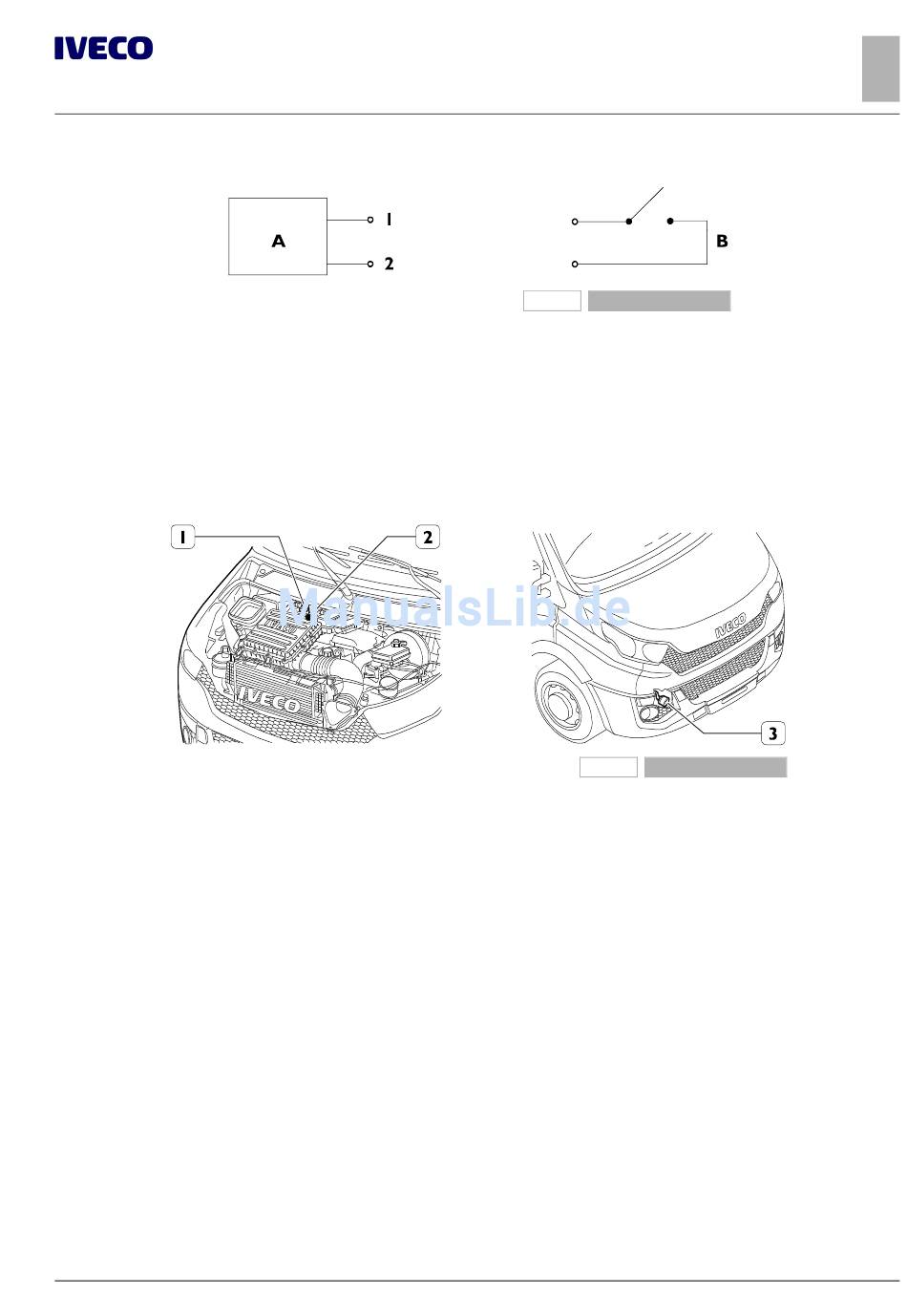

Anschlussschema Taste für Motorhaube
A.
Anschluss Motorhaube
B.
Taste Ausstatter-Schalter
Nur für Ausführungen mit reduziertem Windlauf, Windlauf und reduzierter Windlauf für Wohnmobile Opt. 5865
(2)
Offener Kreis → bei geschlossener Tür
Geschlossener Kreis → bei offener Tür
1.
Öffnungssensor Motorhaube
Informationen zur Funktionsweise sind im Betriebs- und Wartungshandbuch enthalten.
– Printed 603.95.790 – 1 Ed. - Base 02/2014
DER NEUE DAILY ‒ ELEKTRONISCHE UNTERSYSTEME
5.4 ELEKTRISCHE ANLAGE: EINGRIFFE UND STROMANSCHLÜSSE
208227
(2)
1.
Pin 1: Signal Tür geschlossen
2.
Pin 2: Signal Tür geschlossen
2.
Anschluss Motorhaube
3.
Alarmsirene
