1. Konterrahmen
2. Konsolen
Realisierung geschlossener Lieferwagen
Die Verbindung am Fahrzeugfahrgestell kann mit einem zusammengesetzten Aufbau aus Quer- und Längsträgern ausgeführt wer-
den. Für die Längsträger kann auf die Angaben in Tabelle 3.4 Bezug genommen werden.

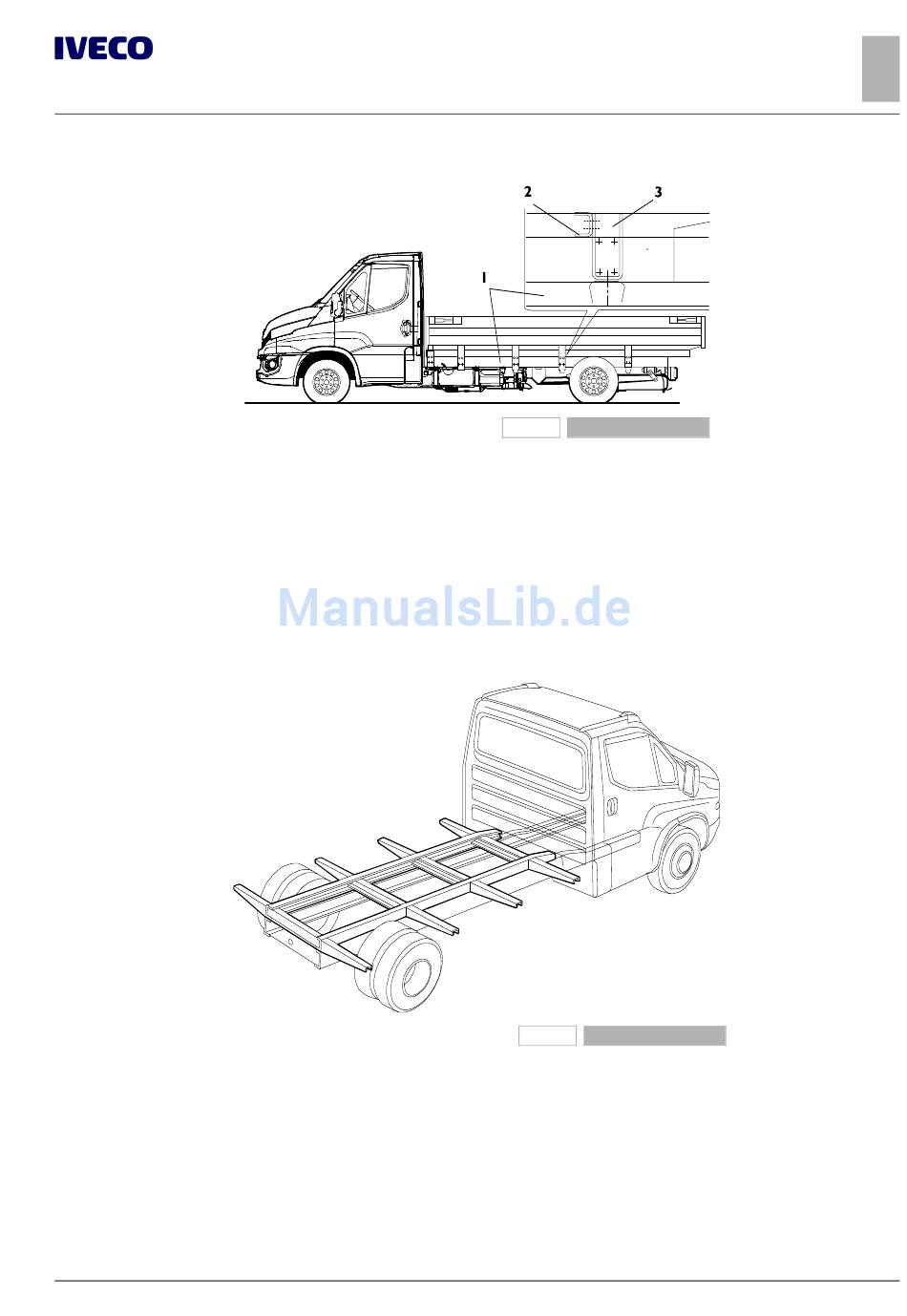

In Abbildung 14 ist ein Ausführungsbeispiel aufgeführt, wo die Längsträger durch Querträger und Konsolen auf der ganzen Länge
ergänzt wurden, um die Höhe des Aufbaus zu beschränken.
In diesem Fall können die hinteren Radkästen in die Basis des Aufbaus eingesetzt werden.
Wenn für die Ausführung des Bodens Querträger mit einem Abstand untereinander von weniger als 700 mm verwendet werden
und so verbunden sind, dass sie eine ausreichend starre Struktur (selbsttragend) bilden, müssen Längsträger nicht unbedingt einge-
baut werden (siehe Abbildung 15).
Um die notwendige Stabilität der Querträger zu gewährleisten und um eine übermäßige Steifigkeit des Fahrgestells im vorderen
Bereich zu vermeiden, wird empfohlen, die in Paragraph angegebenen Hinweise zu beachten.
– Printed 603.95.790 – 1 Ed. - Base 02/2014
DER NEUE DAILY ‒ ANBRINGUNG DER AUFBAUTEN
208205
3. Querträger
208206
ANBRINGUNG DER AUFBAUTEN
3.4 ANBRINGUNG VON PRITSCHEN
Abbildung 13
Abbildung 14
19
