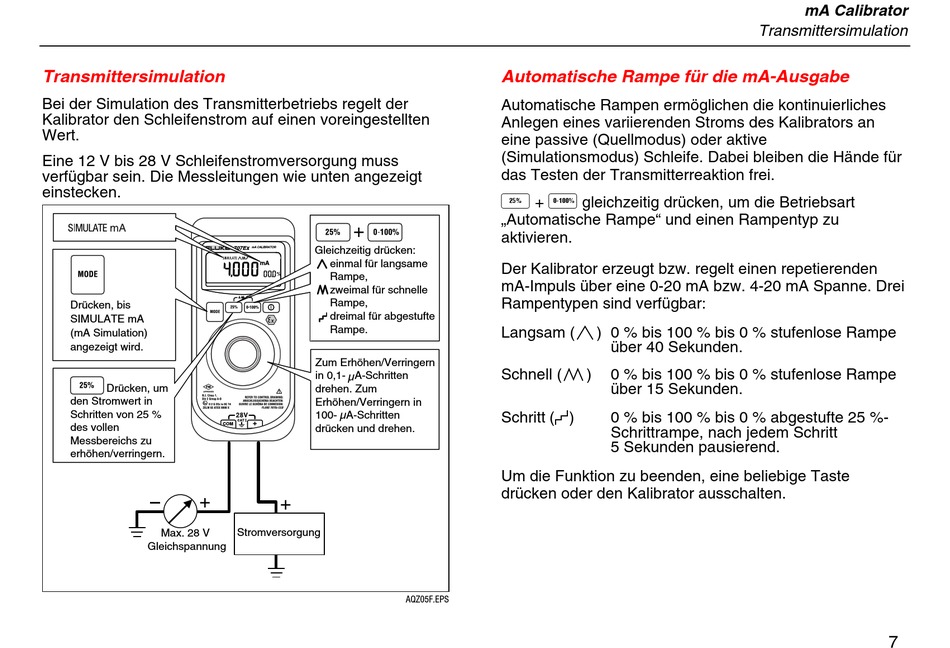

Transmittersimulation

Bei der Simulation des Transmitterbetriebs regelt der
Kalibrator den Schleifenstrom auf einen voreingestellten
Wert.
Eine 12 V bis 28 V Schleifenstromversorgung muss
verfügbar sein. Die Messleitungen wie unten angezeigt
einstecken.
Drücken, bis
SIMULATE mA
(mA Simulation)
angezeigt wird.
Drücken, um
den Stromwert in
Schritten von 25 %
des vollen
Messbereichs zu
erhöhen/verringern.
Max. 28 V
Gleichspannung
707Ex
mA CALIBRATOR Gleichzeitig drücken:
einmal für langsame
Rampe,
zweimal für schnelle
Rampe,
dreimal für abgestufte
Rampe.
Zum Erhöhen/Verringern
in 0,1- A-Schritten
drehen. Zum
Erhöhen/Verringern in
100- A-Schritten
+
COM
drücken und drehen.
Stromversorgung
Automatische Rampe für die mA-Ausgabe
Automatische Rampen ermöglichen die kontinuierliches
Anlegen eines variierenden Stroms des Kalibrators an
eine passive (Quellmodus) oder aktive
(Simulationsmodus) Schleife. Dabei bleiben die Hände für
das Testen der Transmitterreaktion frei.
B + C gleichzeitig drücken, um die Betriebsart
„Automatische Rampe" und einen Rampentyp zu
aktivieren.
Der Kalibrator erzeugt bzw. regelt einen repetierenden
mA-Impuls über eine 0-20 mA bzw. 4-20 mA Spanne. Drei
Rampentypen sind verfügbar:
Langsam (e) 0 % bis 100 % bis 0 % stufenlose Rampe
Schnell (g)
Schritt (f)
Um die Funktion zu beenden, eine beliebige Taste
drücken oder den Kalibrator ausschalten.
AQZ05F.EPS
Transmittersimulation
über 40 Sekunden.
0 % bis 100 % bis 0 % stufenlose Rampe
über 15 Sekunden.
0 % bis 100 % bis 0 % abgestufte 25 %-
Schrittrampe, nach jedem Schritt
5 Sekunden pausierend.
mA Calibrator
