L I F T A L A R M T E L E F O O N S
Tekening C:

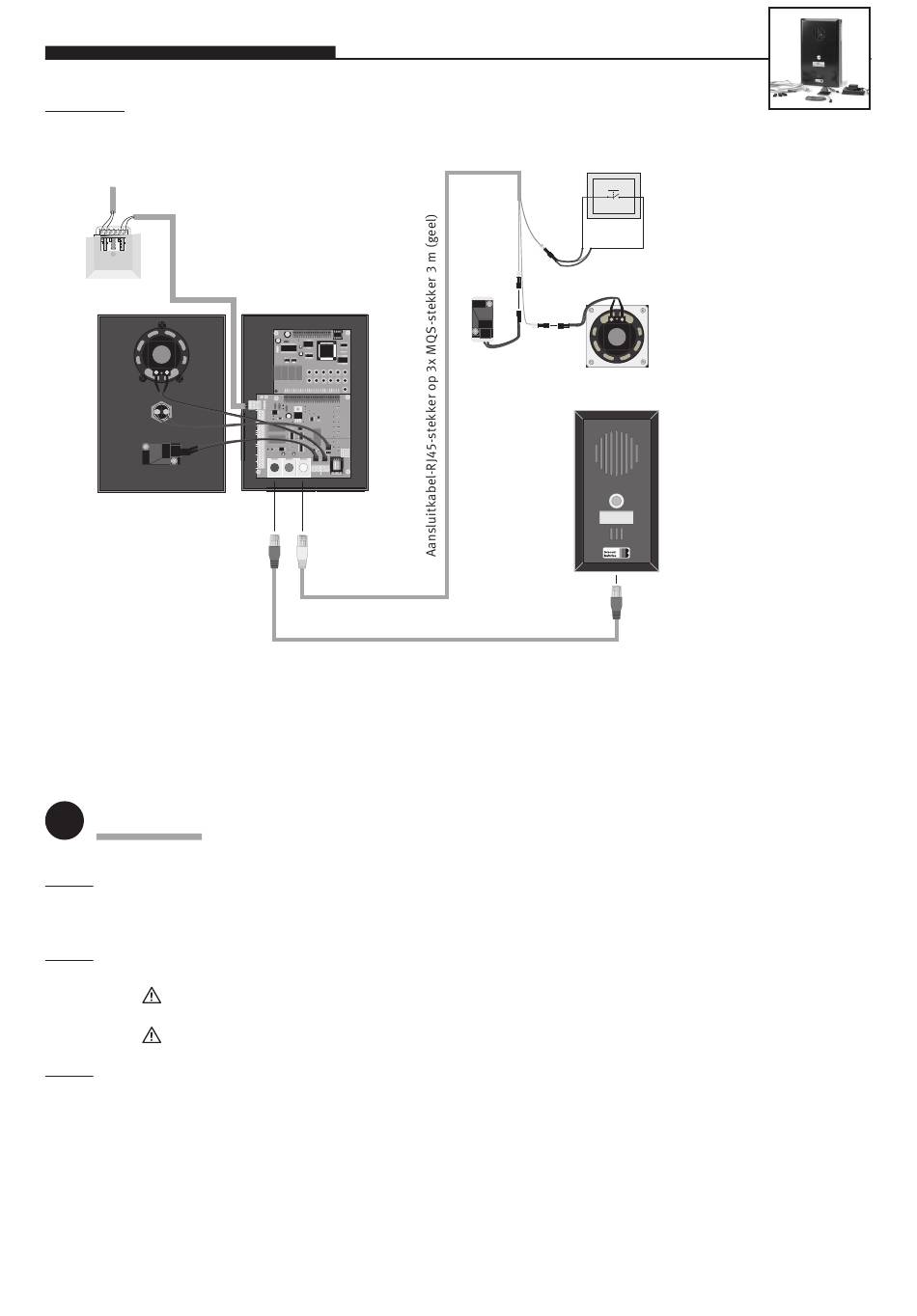

Liftalarmtelefoon 20-0028 (met geïntegreerde externe cabinespraakmodule voor op de
cabine) met microfoon en luidspreker voor achterinbouw als MLM A
Telefoonaansluiting
De telefoonleiding wordt van de
telefoonaansluiting in de
machinekamer langs de kooikabel
naar alarmtelefoon in de liftcabine
geleid en daarop aangesloten.
BNOS-
liftalarmtelefoon
20-0028 met
geïntegreerde externe
cabinespraakmodule
Wij bieden de liftalarmtelefoon 20-0028 los of in twee sets aan:
20-0021
Set 1 = Telefoon 20-0028 plus externe luidspreker, microfoon en alle aansluitkabels.
20-0022
Set 2 = als Set 1, maar met extra 1 externe cabinespraakmodule voor onder de cabine.
Aansluiten
3
Stap 1:
– Luidspreker, microfoon en toetsen voor in de cabine aansluiten = MLM A.
– Externe cabinespraakmodule voor op de cabine aansluiten, indien gewenst = MLM B (niet bij 20-0028).
– Externe cabinespraakmodule voor onder de cabine aansluiten, indien gewenst = MLM C.
Stap 2:
12 V= aansluiten, indien nodig (moet potentiaalvrij zijn – BNOS-UPS gebruiken of beschikbare noodstroom-
voorziening samen met BNOS-DC/DC-convertor).
Alleen vereist voor: verlichting, camera, geïntegreerde verwarming, geïntegreerde extra versterker; 12 V
aan MLM doorschakelen
Niet vereist voor: werking telefoon incl. alle functies.
Stap 3:
Telefoonleiding aansluiten (a/b-leiding van analoge nevenaansluiting van een telefooninstallatie of analoge
hoofdaansluiting) => een lange pieptoon geeft aan dat de telefoon gebruiksklaar is.
16
Telefonbau Behnke GmbH
1
2
3
4
5
∗
∗
#
6
7
8
9
0
#
T
E
L
T1
1
2
3
\
4
5
6
\
9 i
MLM A
7
8
# +
+MLM C
+MLM B
T2
*
0
− MIC +
LS
− MIC +
LS
rot
blau
gelb
5 m patchkabel (rood)
De op het paneel beschikbare
alarmtoets wordt gebruikt om
een alarmoproep te doen
(sluiter of opener, zie
configuratiestap 970).
M
Inbouwmicrofoon en
L
inbouwluidspreker in de
cabine; ook andere modules
mogelijk
(MLM A)
Externe BNOS-
cabinespraakmo-
dule met toets
voor onder de
cabine
(MLM C)
ALARM
