D
Behnke IP-Kamera 20-/21-/50-2907A-IP, 43-9587/A,
50-1204A/-1204-IP, 50-1207A/-1207-IP,
SIP-Sprechstellen Serie 5/10-IP
GB
Behnke IP camera 20-/21-/50-2907A-IP, 43-9587/A,
50-1204A/-1204-IP, 50-1207A/-1207-IP,
SIP-Intercom stations series 5/10-IP
F
Behnke Caméra IP 20-/21-/50-2907A-IP, 43-9587/A,
50-1204A/-1204-IP, 50-1207A/-1207-IP,
SIP-série de stations de paging 5/10-IP
KurzAnleitung
Version 3.0
Seite ..... 3
Page .... 23
Page ..... 43
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Telecom Behnke Serie 5
Inhaltszusammenfassung für Telecom Behnke Serie 5
- Seite 1 KurzAnleitung Version 3.0 Behnke IP-Kamera 20-/21-/50-2907A-IP, 43-9587/A, 50-1204A/-1204-IP, 50-1207A/-1207-IP, SIP-Sprechstellen Serie 5/10-IP Seite ..3 Behnke IP camera 20-/21-/50-2907A-IP, 43-9587/A, 50-1204A/-1204-IP, 50-1207A/-1207-IP, SIP-Intercom stations series 5/10-IP Page ..23 Behnke Caméra IP 20-/21-/50-2907A-IP, 43-9587/A, 50-1204A/-1204-IP, 50-1207A/-1207-IP, SIP-série de stations de paging 5/10-IP...
-
Seite 2: Service-Hotline
Wartungs- oder Reparaturarbeiten vom Stromnetz (Steckernetzteil) und vom Netzwerk bzw. Telefonanschluss getrennt sind und die einschlägigen Sicherheitsregeln eingehalten werden. Weitere rechtliche Hinweise finden Sie auf Seite 19. KontAKt Info-Hotline Telecom Behnke GmbH Ausführliche Informationen zu Produkten, Gewerbepark „An der Autobahn“ Projekten und unseren Dienstleistungen: Robert-Jungk-Straße 3... -
Seite 3: Inhaltsverzeichnis
▸ Konfiguration ........................9 ▸ Vorschriften ........................9 1.3. IP-Kameramodul ......................10 1.4. IP-Hinterbaukamera ......................10 1.5. Türstationen Serie 5 und 10 ..................... 10 1.6. Anschluss IP-Kamera (20-/21-/50-2907-IP, 43-9587, 50-1207-IP/-1204-IP) ......11 ▸ LAN-Anschluss.........................11 ▸ Stromversorgung ......................11 1.7. Anschluss IP-Kamera mit B-Smart Funktion in Verbindung mit Behnke a/b-Türsprechstelle Serie 20 (20-/21-/50-2907A-IP, 43-9587A, 50-1204A/-1207A) .... - Seite 4 Behnke IP-Kamera Inhalt 3. Kameraaufruf via Browser 3.1. Einleitung ........................15 3.2. Generelle Funktionen ...................... 15 3.3. Login ..........................16 4. Technische Daten 5. Bemaßung 6. Rechtliche Hinweise www.behnke-online.de...
-
Seite 5: Einleitung
Behnke IP-Kamera Einleitung einleitung Die Kamera liefert Videos bis zur HD-Auflösung von 1280 x 720 Bildpunkte. Hierbei zeigt die Kamera 1.1. Lieferumfang einen großen Sichtfeldbereich bei einem 180° Öff- nungswinkel in der Horizontalen. Weiterhin verfügt ▸ IP Kameramodul mit Kurzanleitung die Kamera über einen infrarot LED Beleuchtungs- ▸... -
Seite 6: Systemvoraussetzungen
Behnke IP-Kamera Einleitung Systemvoraussetzungen Zur Nutzung der App-Funktionalität müssen folgende Voraussetzungen erfüllt sein: ▸ Zur Installation der Behnke IP-Kamera sind fol- Smartphone oder Tablet PC mit min. iOS 10 gende Mindestvoraussetzungen erforderlich: und höher oder min. Android™ 7 und höher ▸... - Seite 7 Behnke IP-Kamera Einleitung Die Qualität von Bild und Sprache des Türanrufs ist abhängig von der eingesetzten Hardware (Smartphone, Tablet). Aufgrund der vielfältigen Modelle und der unterschiedlichen Qualitätsmerkmale der verschiedenen Endgeräte, können wir bei Verwendung der Behnke App bei den verschiedenen Endgeräten die Qualtität der Sprachverbindung (nur in Verbindung mit der Behnke IP-Basiselektronik) nicht gewährleisten.
-
Seite 8: Einbaubedingungen
Person zu richten. Beleuchtung, Dichtung). ▸ Kameraöffnungswinkel (horizontal / vertikal), Bei der Montage der Sprechstellen Serie 5, Reflektionen durch Fremdlicht und Sonnen- 10, 20, 30, 40 und 50 in Aufputzgehäusen ist einstrahlung, Gegenlicht und Totzone sind die Kabeleinführung unten bzw. hinten am Faktoren, die die Bildqualität später im Betrieb... -
Seite 9: Dichtungen
Behnke IP-Kamera Einleitung Dichtungen Reinigung und Pflege Zum Schutz vor Feuchtigkeit achten Sie bitte Sie haben hochwertige Behnke Produkte mit beim Einbau Ihrer Türstation auf den korrekten Frontblenden aus verschiedenen Materialien Sitz der mitgelieferten Dichtungen. Die Dichtung verbaut. Für alle Materialien gilt, dass diese muss sauber auf dem Rahmen des Unter- oder in regelmäßigen ausreichend kleinen Abständen, Aufputzgehäuses bzw. -
Seite 10: Ip-Kameramodul

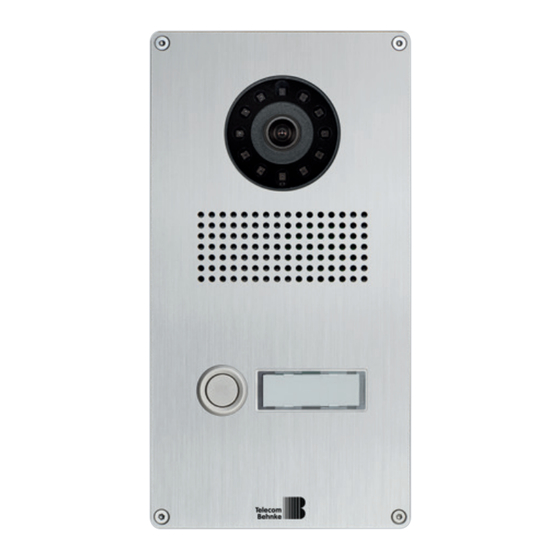

Behnke IP-Kamera Einleitung 1.3. IP-Kameramodul 1.5. Türstationen Serie 5 und 10 20-/21-2907-IP, 20-/21-2907A-IP 50-2907-IP/-2907A-IP Beispiel für Türstationen der Serie 5 50-1204A/-1204-IP 50-1207A/-1207-IP 1.4. IP-Hinterbaukamera Beispiel für Türstationen der Serie 10 43-9587/-9587A Kameralinse IR-LED Beleuchtungsring www.behnke-online.de... -
Seite 11: Anschluss Ip-Kamera (20-/21-/50-2907-Ip, 43-9587, 50-1207-Ip/-1204-Ip)
Behnke IP-Kamera Einleitung 1.6. Anschluss IP-Kamera (20-/21-/50-2907-IP, 43-9587, 50-1207-IP/-1204-IP) LAN-Anschluss Stromversorgung Der LAN-Anschluss erfolgt üblicherweise über Die Energieversorgung der Behnke IP-Kamera einen RJ-45 Stecker ( ). Wird das Modul zusam- er folgt über die Ethernet Schnittstelle (PoE men mit einer Basis elektronik der Serie 20 IP class 0). -
Seite 12: Anschluss Ip-Kamera Mit B-Smart Funktion In Verbindung Mit Behnke A/B-Türsprechstelle Serie 20 (20-/21-/50-2907A-Ip, 43-9587A, 50-1204A/-1207A)
Behnke IP-Kamera Einleitung 1.7. Anschluss IP-Kamera mit B-Smart Funktion in Verbindung mit Behnke a/b-Tür- sprechstelle Serie 20 (20-/21-/50-2907A-IP, 43-9587A, 50-1204A/-1207A) ▸ IP-Kamera mit B-Smart Funktion (20-/21-/50-2907A-IP, 43-9587A, 50-1204A,/-1207A) in Verbin- dung mit einer analogen Behnke Türsprechstelle der Serie 20 (20-0001/-0002/-0005/-0006/ -0013 /-0014/-0041 /-0043) -
Seite 13: Anschluss Ip-Kamera Mit B-Smart Funktion (20-/21-/50-2907A-Ip, 43-9587A, 50-1204A/-1207A) Stand-Alone (Ohne Behnke A/B Sprechstelle)
Behnke IP-Kamera Einleitung 1.8. Anschluss IP-Kamera mit B-Smart Funktion (20-/21-/50-2907A-IP, 43-9587A, 50-1204A/-1207A) Stand-Alone (ohne Behnke a/b Sprechstelle) Kameraenergieversorgung via POE class 0 Verbindungsleitung zwischen IP-Kamera mit B-Smart Funktion und Ihrem Taster darf Taste 50 cm nicht über- oder schreiten Netzwerk Verkabelung nur in Verbindung bei Türöffnung über die App „TC Behnke“... -
Seite 14: Konfiguration Und Inbetriebnahme
Behnke IP-Kamera Konfiguration und Inbetriebnahme KonfigurAtion und inbetriebnAhme 2.1. Vorbereitung Einsatzgebiete ▸ Verbindung der IP-Videokamera mit einem 1. Einsatz der IP-Kamera mit App-Funktionalität 100 Mbit Ethernet LAN ▸ Wenn die Kamera zusammen mit der SIP ▸ Stromversorgung via Power over Ethernet App „TC-Behnke“... -
Seite 15: Kameraaufruf Via Browser
Behnke IP-Kamera Kameraaufruf via Browser KAmerAAufruf viA browser 3.1. Einleitung Die Behnke Weitwinkel IP-Kamera bietet die Möglichkeit einer Konfiguration und Abruf des Videobildes via Browser. Die IP Adresse der Kamera kann durch die Behnke IP-Video Soft- ware oder über das Webfrontend der Behnke IP Türstation gefunden werden (sofern sie am PORT2 der Basiselektronik angeschlossen ist). -
Seite 16: Login
Behnke IP-Kamera Kameraaufruf via Browser 3.3. Login Administratorzugang: Auf dieser Seite können Sie sich anmelden, Benutzername: admin um alle Funktionen des Webclients zu nutzen. Passwort: admin Geben Sie bitte Ihren Benutzernamen und Passwort ein und klicken Sie auf den Button Benutzerzugang: unterhalb der Eingabefelder. -
Seite 17: Technische Daten
Behnke IP-Kamera Technische Daten technische dAten Ausstattung ▸ Stromversorgung via PoE, maximale Leistungs- aufnahme 3,2 W ▸ Infrarot LED Beleuchtungsring ▸ Kompatibel zum Einsatz mit Video-Überwa- chungssystemen unterschiedlicher Hersteller, unterstützt MJPG via HTTP sowie H.264 via RTSP. Optik ▸ Horizontaler Bildwinkel 180° ▸... -
Seite 18: Bemaßung
Behnke IP-Kamera Bemaßung bemAssung Hinterbau Front Bohrung Ø 3,5 Ø 58 4x Stehbolzen M3 x 10 Montage Briefkastenwand www.behnke-online.de... -
Seite 19: Rechtliche Hinweise
Behnke IP-Kamera Rechtliche Hinweise rechtliche hinweise Infos zum Produkthaftungsgesetz: 1. Änderungen an unseren Produkten, die dem technischen Fortschritt dienen, behalten wir uns vor. Die abgebildeten Produkte können im Zuge 1. Alle Produkte aus dieser Anleitung dürfen nur für der ständigen Weiterentwicklung auch optisch von den angegebenen Zweck verwendet werden. - Seite 20 Notizen / Note www.behnke-online.de...
-
Seite 21: Quick Instructions
Behnke IP camera QuicK instructions Version 3.0 Behnke IP-Kamera 20-/21-/50-2907A-IP, 43-9587/A, 50-1204A/-1204-IP, 50-1207A/-1207-IP, SIP-Sprechstellen Serie 5/10-IP Seite ..3 Behnke IP camera 20-/21-/50-2907A-IP, 43-9587/A, 50-1204A/-1204-IP, 50-1207A/-1207-IP, SIP-Intercom stations series 5/10-IP Page ..23 Behnke Caméra IP 20-/21-/50-2907A-IP, 43-9587/A, 50-1204A/-1204-IP, 50-1207A/-1207-IP, SIP-série de stations de paging 5/10-IP... - Seite 22 For further legal information, please see page 39. contAct Information: Telecom Behnke GmbH For detailed information on our product, Gewerbepark „An der Autobahn“ projects and services: Robert-Jungk-Straße 3...
- Seite 23 Behnke IP camera Contents contents 1. Introduction 1.1. What’s in the box ......................25 1.2. General Information ......................25 ▸ Features ......................... 25 ▸ System Requirements .....................26 ▸ Installation requirements ....................28 ▸ Outside mounting ......................28 ▸ Sealings .........................29 ▸ Maintenance and Care ....................29 ▸...
- Seite 24 Behnke IP camera GB GB Contents 3. Camera access via a browser 3.1. Introduction ........................35 3.2. General functions ......................35 3.3. Login ..........................36 4. Technical Specifications 5. Dimensions 6. Legal Information www.behnke-online.com...
-
Seite 25: Introduction
Behnke IP camera Introduction introduction The camera provides video images with HD reso lution of up to 1280 x 720 pixels. The 1.1. What’s in the box camera features a large field of view with a horizontal angular aperture of 180°. Addition- ▸... -
Seite 26: System Requirements
Behnke IP camera GB GB Introduction System Requirements Requirements to use the app functionality: ▸ Smartphone or tablet with iOS 10 or later or Minimum requirements to install Behnke IP Android™ 7 or later ▸ cameras: The app “TCBehnke” from the Apple ®... - Seite 27 Behnke IP camera Introduction Audio and Video quality of the call depends on the used hardware (i.e. Smartphone or Tablet). Due to the diversity of available devices and their different characteristics we cannot guarantee a flawless audio quality using the Behnke App.
-
Seite 28: Installation Requirements
Behnke IP camera GB GB Introduction Installation requirements Outside mounting ▸ When determining the camera position of a When using your door intercom on a weather Behnke door intercom station, please bear in side, the Series 20, 30 and 40 intercom sta- mind the following: tions should be mounted in-wall with a rain In order to receive an image feed, you need a... -
Seite 29: Sealings
Behnke IP camera Introduction Sealings Maintenance and Care To protect your device against dampness, You have chosen high-quality Behnke products please make sure the included sealings have with front panels made from various materials. been put in place correctly when installing your Regardless of the material, all front panels door intercom device. -
Seite 30: Ip Camera Module
Behnke IP camera GB GB Introduction 1.3. IP camera module 1.5. Door intercom devices Series 5 and 10 20-/21-2907-IP, 20-/21-2907A-IP 50-2907-IP/-2907A-IP Example of a Series 5 door intercom station 50-1204A/-1204-IP 50-1207A/-1207-IP 1.4. IP reverse side camera Example of a Series 10 door intercom station 43-9587/-9587A Camera lens IR-LED illumination... -
Seite 31: Connecting The Ip Camera (20-/21-/50-2907-Ip, 43-9587, 50-1207-Ip/-1204-Ip)
Behnke IP camera Introduction 1.6. Connecting the IP camera (20-/21-/50-2907-IP, 43-9587, 50-1207-IP/-1204-IP) LAN connection Power supply Usually, an RJ-45 connector is used to establish Power for the Behnke IP camera is supplied via LAN connection ( ). When operated with the the Ethernet port (PoE class 0). -
Seite 32: Connecting The Ip Camera With B-Smart Function In Conjunction With The Behnke A/B Door Intercom Series 20 (20-/21-/50-2907A-Ip, 43-9587A, 50-1204A/-1207A)
Behnke IP camera GB GB Introduction 1.7. Connecting the IP camera with B-Smart function in conjunction with the Behnke a/b door intercom series 20 (20-/21-/50-2907A-IP, 43-9587A, 50-1204A/-1207A) ▸ IP camera with B-Smart function (20-/21-/50-2907A-IP, 43-9587A, 50-1204A,/-1207A) in conjunc- tion with an analogue Behnke door intercom series 20 (20-0001/-0002/-0005/-0006/ -0013 /-0014/-0041 /-0043) -
Seite 33: Connecting The Ip Camera With B-Smart Function (20-/21-/50-2907A-Ip, 43-9587A, 50-1204A/-1207A) Stand Alone (Without Behnke A/B Intercom)
Behnke IP camera Introduction 1.8. Connecting the IP camera with B-Smart function (20-/21-/50-2907A-IP, 43-9587A, 50-1204A/-1207A) stand alone (without Behnke a/b intercom) Camera power supply through POE class 0 Connecting cable between the IP camera with B-Smart function and your button cannot exceed 50 cm Network Wiring only in... -
Seite 34: Configuration And Set-Up
Behnke IP camera GB GB Configuration and Set-up configurAtion And set-up 2.1. Preparation Scope of applications ▸ Connect the IP camera to a 100 Mbit Ethernet 1. Using the IP camera with app functionality ▸ In case you want to use the camera together ▸... -
Seite 35: Camera Access Via A Browser
Behnke IP camera Camera access via a browser cAmerA Access viA A browser 3.1. Introduction Behnke’s wide angled IP Camera enables both configuration and access of the video image feed via browser. The camera’s IP address can either be located through Behnke’s IP Video Software or via the web frontend of the Behnke door intercom device (provided they have been connected to the PORT2 of the basic electron-... -
Seite 36: Login
Behnke IP camera GB GB Camera access via a browser 3.3. Login Administrator access: Use this page to login in order to use all the User name: admin functions within the webclient. Please enter Password: admin your credentials (user name and password) and click on the button underneath the entry boxes. -
Seite 37: Technical Specifications
Behnke IP camera Technical Specifications technicAl specificAtions Features ▸ Power supply via PoE, maximum power drain 3.2 W ▸ IR LED illumination ▸ Compatible with video surveillance systems from different manufacturers, supports MJPG via HTTP as well as H.264 via RTSP. Optics ▸... -
Seite 38: Dimensions
Behnke IP camera GB GB Dimensions dimensions Reverse side mounting (Front) Drill hole, Ø 3.5 Dia. 58 4x stud bolts M3 x 10 Installation Letterbox wall www.behnke-online.com...
