S E R I E 1 0 / S E R I E 2 0
Aansluiten
2
Stap 1: Deuropener aansluiten op relais 1, indien gewenst.
Relais = spanningsvrij contact = schakelt alleen de deuropener, voorziet deze niet van elektrische span-
ning; de deuropener moet zelf op de netstroom worden aangesloten! Relais 2 is beschikbaar voor verde-
re schakelfuncties (zie uitgebreid technisch handboek; verkrijgbaar op internet als PDF).
12 V= aansluiten, indien nodig (potentiaalvrij – Behnke stekker-voedingseenheid 20-9500 gebruiken!).
Stap 2:
Alleen vereist voor: verlichting, camera, geïntegreerde verwarming, geïntegreerde extra versterker; niet
vereist voor: werking telefoon incl. alle functies.
Stap 3: Telefoonleiding aansluiten (a/b-leiding van analoge nevenaansluiting van een telefooninstallatie of analoge
hoofdaansluiting) => een lange pieptoon geeft aan dat de telefoon gebruiksklaar is.

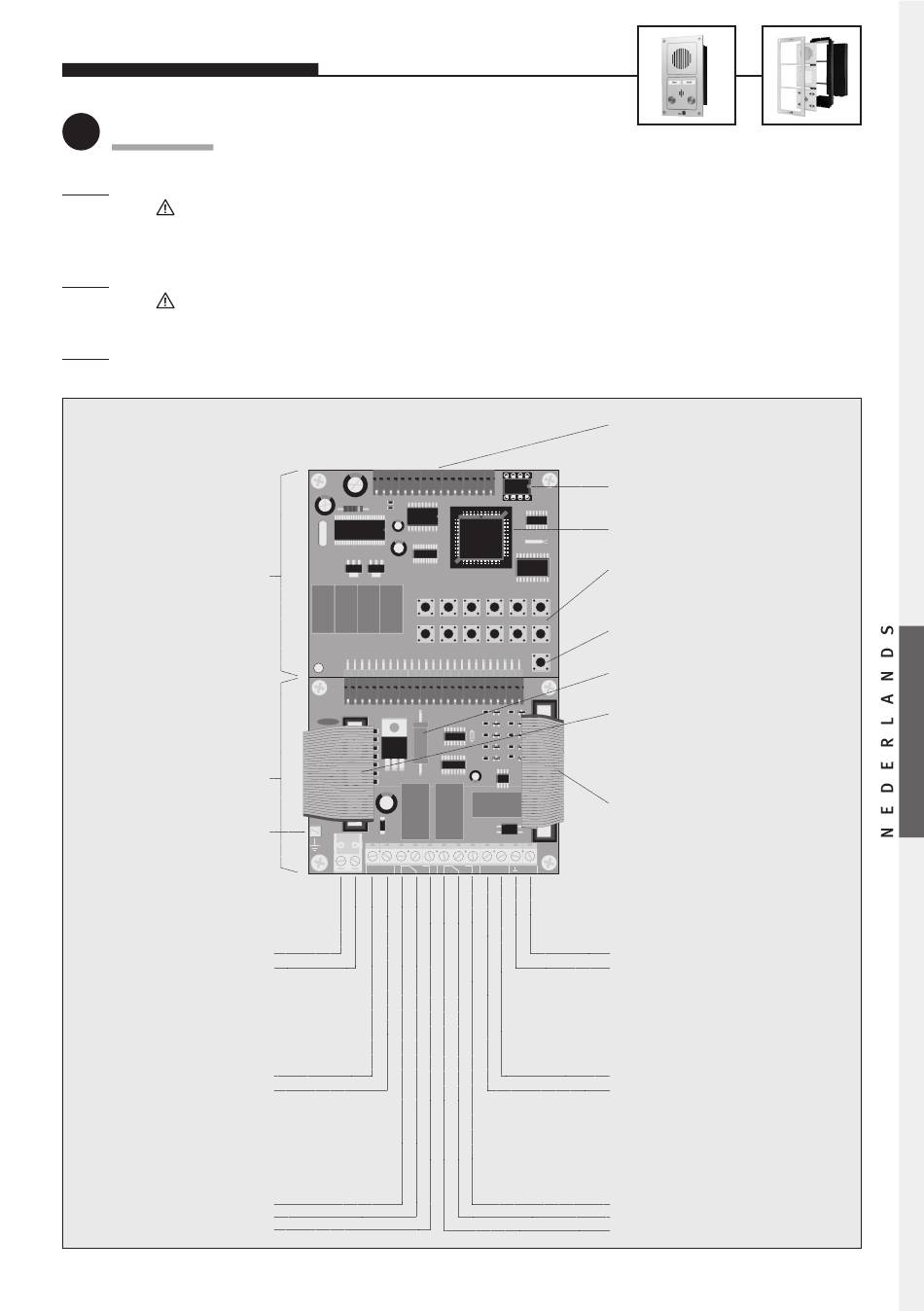

Hoofdprintplaat
Aansluitprintplaat
Aarde
Telefoonleiding
Analoge hoofdaansluiting
of nevenaansluiting van
een telefooninstallatie
a-ader
b-ader
Extra stroomvoorziening
Potentiaalvrije spanning,
bv. van Behnke stekker-
voedingseenheid
12 V=
Relais 1
Relaisstuurvermogen:
max. 60 VA 24 W
0,5 A 120 V~ of 1 A 24 V=
Rustcontact
Stuurcontact
Werkcontact
Telefonbau Behnke GmbH
1
6
TEL
a / b
– 12 V + REL. 1
–
+
Aansluiting voor
elektronica-uitbreidingen
Spraakaanmelding, klok en display
EEPROM
Hoofdprocessor
Interne configuratie-
en telefoontoetsen
∗
2 3 4 5
∗
Telefoon "AAN"
#
7 8 9 0 #
T
E
Verwarmingsweerstand
L
Aansluitkabel
voor verlichting
(alleen nodig voor module
met verlichting)
Aansluitkabel
voor modules
REL. 2 + ALARM – VIDEO
Video-uitgang
alleen in gebruik wanneer
de module is voorzien van
een camera
Videosignaal
Videomassa
Alarmingang
Alarmtoestand is actief
zolang de spanning
is aangesloten
–
+
Relais 2
Relaisstuurvermogen:
max. 60 VA 24 W
0,5 A 120 V~ of 1 A 24 V=
Werkcontact
Stuurcontact
Rustcontact
6 tot 24 V=
