T É L É P H O N E S D ' U R G E N C E P O U R A S C E N S E U R S

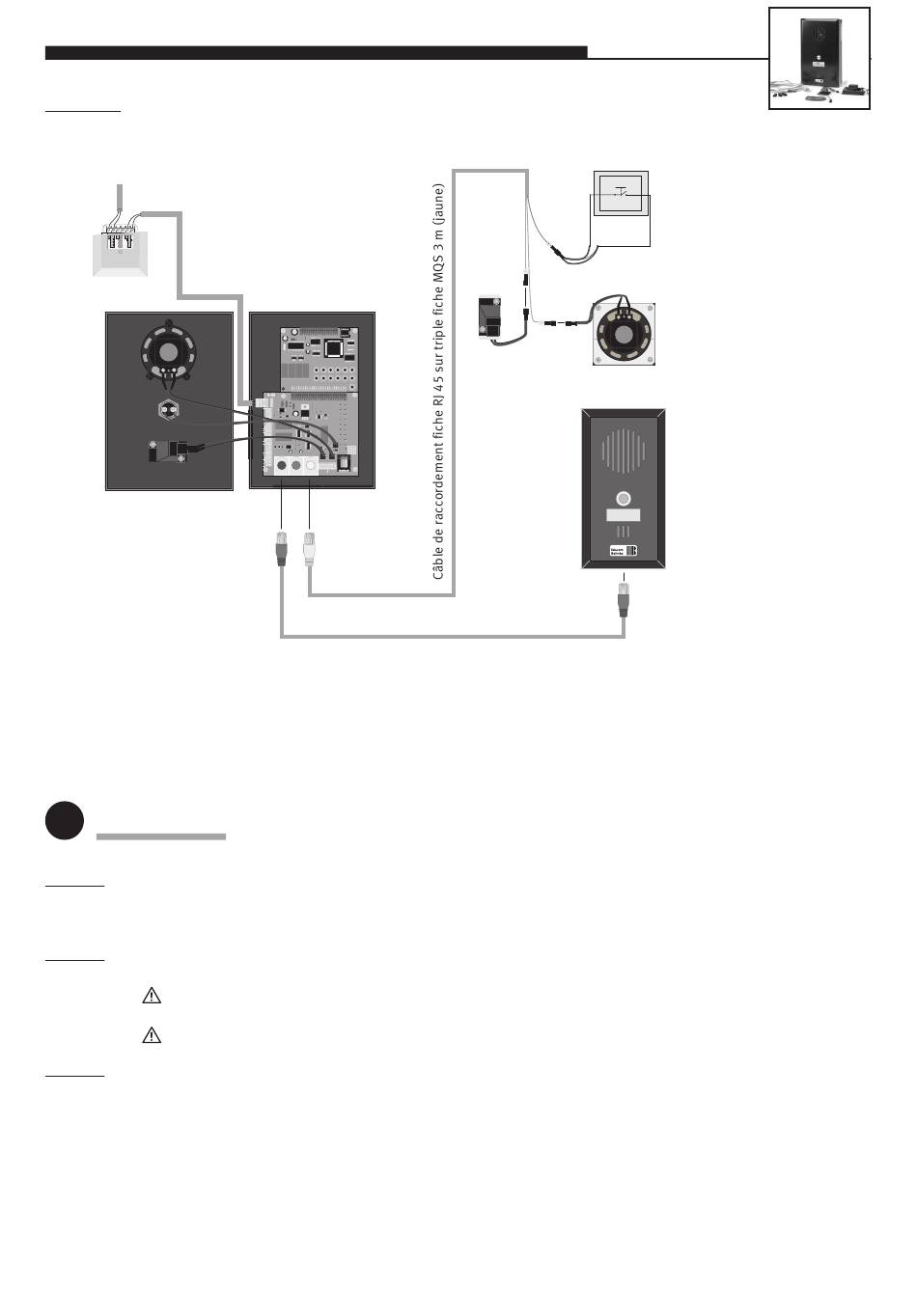

Schéma C : téléphone pour ascenseurs 20-0028 (avec module vocal poste extérieur intégré pour pose
sur la cabine) avec microphone et haut-parleur pour montage arrière en tant que MMH A
Prise de téléphone La ligne téléphonique est amenée
par le biais du câble pendentif
depuis la prise de téléphone située
dans la salle des machines jusqu'au
téléphone d'urgence installé sur la
cabine de l'ascenseur.
Téléphone d'urgence
pour ascenseur BNOS
20-0028 avec module
vocal poste extérieur
intégré
Le téléphone d'urgence pour ascenseurs 20-0028 est proposé soit à l'unité soit en tant que composant de deux kits différents :
20-0021 Kit 1 = téléphone 20-0028 + haut-parleur externe + microphone + tous les câbles de raccordement requis.
20-0022
Kit 2 = comme le kit 1 + 1 module vocal poste extérieur pour pose sous la cabine.
Branchement
3
Étape 1 : – brancher le haut-parleur, le microphone et les boutons pour pose dans la cabine = MMH A.
– brancher, si souhaité, le module vocal poste extérieur pour pose sur la cabine = MMH B (pas pour 20-0028).
– brancher, si souhaité, le module vocal poste extérieur pour pose sous la cabine = MMH C.
Étape 2 : raccorder l'alimentation 12 V= si nécessaire (doit être à potentiel libre – utiliser l'UPS BNOS ou l'alimenta-
tion en courant de secours existante avec le convertisseur DC/DC BNOS).
Uniquement nécessaire pour : éclairage, caméra, résistance chauffante intégrée, amplificateur supplé-
mentaire intégré ; commuter l'alimentation 12 V sur le MMH.
Pas nécessaire pour : mode téléphone avec toutes ses fonctions.
Étape 3 : brancher la ligne téléphonique (ligne a/b d'un poste secondaire analogique d'une installation téléphonique
ou d'une ligne téléphonique analogique principale) => une longue tonalité indique que le téléphone est opé-
rationnel.
16
Telefonbau Behnke GmbH
1 2 3 4 5 ∗
∗
#
6 7 8 9 0 #
T
E
L
T1
1 2 3 \
4 5 6 \
7 8 9 i
MLM A
T2 * 0 # +
+MLM C +MLM B
− MIC + LS
rot blau gelb − MIC + LS
Câble Patch 5 m (rouge)
Le bouton d'appel d'urgence
existant dans le panneau est
utilisé pour déclencher l'appel
d'urgence (contact de repos
ou de travail, voir code de con-
M figuration 970).
Microphone et haut-parleur
L
encastrables dans la cabine ;
possibilité d'installer d'autres
modules
(MMH A)
Module vocal
poste extérieur
BNOS avec bou-
ton, à fixer sous
la cabine
(MMH C)
APPEL D'URGENCE
