S E R I E 1 0 / S E R I E 2 0

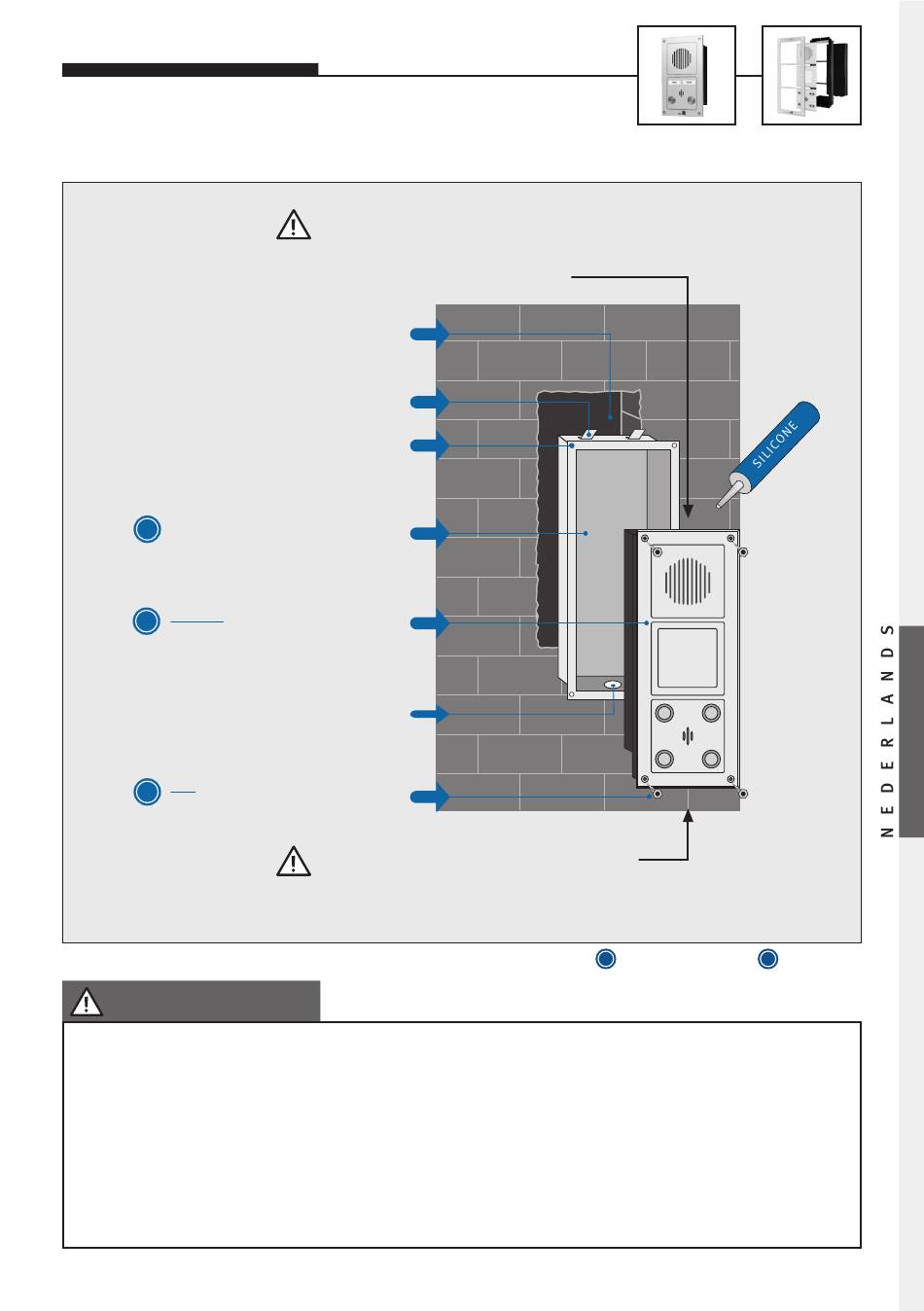

4.2 Serie 20 – Industriestandaard:
Muurgedeelte voor IB-behuizing:
(gebruik indien nodig een afdekpaneel)
Kooimoeren M4 (4x)
A
IB-behuizing voor inbouw
L
Handsfree telefoon
Kabeltoevoer midden onder
L
Inbusschroeven M4 (4x)
LET VOOR EEN STORINGSVRIJE
WERKING OP HET VOLGENDE:
1. De afdichting van het frontkader moet tegen de inbouwbehuizing aanliggen. Alleen zo is de afdichting van het
apparaat gegarandeerd (geldt ook voor opbouwbehuizing).
2. De telefoons in de Serie 20 hebben onder het midden een speciale waterafvoer aan de achterzijde van het frontka-
der (voor het geval dat er ondanks de afdichting toch water in de telefoon mocht komen) – daarom moet de onder-
kant niet geheel met silicone worden afgesloten, maar moet het midden worden vrijgelaten!
3. Overige aanwijzingen voor de opbouwmontage, montage met regenpaneel, montage met regenafdak en montage
in een holle wand vindt u in ons uitgebreide technische handboek (als PDF te downloaden van internet – zie ook
aanwijzing op pagina 2).
Let altijd op dat er bovenaan geen water kan binnendringen.
Gebruik silicone om af te dichten of monteer eventueel een
regenafdak of een regenpaneel!
Haltestege (4x)
incl. inbussleutel
Waterafvoer in het frontpaneel vrijlaten
onder het midden (niet volledig afsluiten
met silicone o.i.d.)!
= Geleverd bij telefoon
L A
= Accessoires
