Telecom Behnke 10 series Kurzanleitung Seite 89

L I F T A L A R M T E L E F O O N S

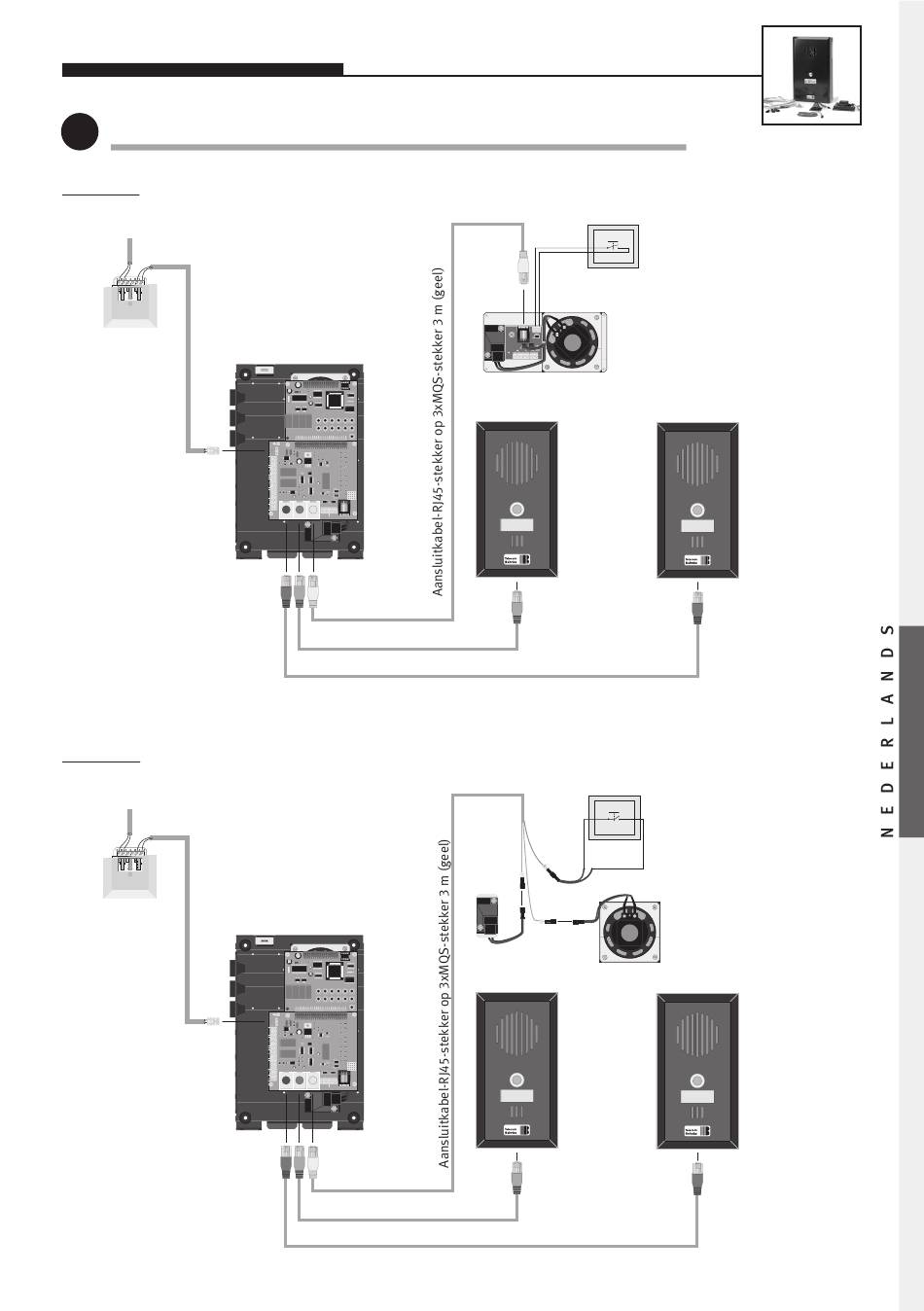

Basisschema's met 3 MLM's (microfoon-/luidsprekermodule)
2
Tekening A: Liftalarmtelefoon 20-0018 met spraakmodule voor achterinbouw als MLM A
Telefoonaansluiting De telefoonleiding wordt van de
telefoonaansluiting in de
machinekamer langs de kooikabel
naar alarmtelefoon in de liftcabine
geleid en daarop aangesloten.
BNOS-
liftalarm-
telefoon
Tekening B: Liftalarmtelefoon 20-0018 met microfoon en luidspreker voor achterinbouw als MLM A
Telefoonaansluiting De telefoonleiding wordt van de
telefoonaansluiting in de
machinekamer langs de kooikabel
naar alarmtelefoon in de liftcabine
geleid en daarop aangesloten.
BNOS-
liftalarm-
telefoon
Telefonbau Behnke GmbH
1 2 3 4 5 ∗
∗
#
6 7 8 9 0 #
T
E
L
T1
1 2 3 \
4 5 6 \
MLM A 7 8 9 i
T2 * 0 # +
+MLM C +MLM B
− MIC + LS
− MIC + LS
rot blau gelb
2 m patchkabel (blauw)
5 m patchkabel (rood)
Telefonbau Behnke GmbH
1 2 3 4 5 ∗
∗
#
6 7 8 9 0 #
T
E
L
T1
1 2 3 \
4 5 6 \
MLM A 7 8 9 i
+MLM C +MLM B T2 * 0 # +
− MIC + LS
rot blau gelb − MIC + LS
2 m patchkabel (blauw)
5 m patchkabel (rood)
De op het paneel beschikbare
alarmtoets wordt gebruikt om een
alarmoproep te doen (sluiter of
opener, zie configuratiestap 970).
BNOS-spraakmodule voor de cabine
met luidspreker en microfoon
• maakt gebruik van beschikbare
alarmtoets
• andere modules zijn ook mogelijk
(MLM A)
Externe
BNOS-
cabinespraak
module met
toets voor op
de cabine
ALARM
(MLM B)
De op het paneel beschikbare
alarmtoets wordt gebruikt om een
alarmoproep te doen (sluiter of
opener, zie configuratiestap 970).
M
Inbouwmicrofoon en
inbouwluidspreker in de
L
cabine; ook andere modules
mogelijk
(MLM A)
Externe
BNOS-
cabinespraak
module met
toets voor op
de cabine
ALARM
(MLM B)
Externe BNOS-
cabinespraakmo
dule met toets
voor onder de
cabine
(MLM C)
ALARM
Externe BNOS-
cabinespraakmo
dule met toets
voor onder de
cabine
(MLM C)
ALARM
15
