A P P A R E I L U N I V E R S E L 2 0 - 0 0 0 7
Branchement
1
Étape 1 :
brancher le haut-parleur, le microphone et les boutons.
Distance entre l'unité de base et le haut-parleur, le microphone et les boutons : 100 m maximum.
Les boutons peuvent avoir un câble commun de retour (uniquement 20-0007). Entre l'électronique de
base et les éléments de commande (haut-parleur, microphone et boutons), utiliser un câble blindé
IY-ST-Y ou AY-ST-Y. Raccorder le blindage à la borne 12 V – (voir également page 2). Procéder au monta-
ge délocalisé hors site du clavier en façade à 25 m maximum (utiliser un câble Patch Behnke pour le
branchement du clavier en façade).
Étape 2 :
brancher la gâche sur le relais 1, si cela est souhaité.
Relais = contact sans tension = actionne uniquement la gâche, ne l'alimente pas en tension électrique ;
la gâche requiert sa propre alimentation en courant ! Le relais 2 est disponible pour d'autres fonctions
de commutation (consultez le manuel technique complet que vous pouvez vous procurer en version PDF
sur Internet).
Étape 3 :
raccorder l'alimentation 12 V= requise pour 20-0007 (à potentiel libre – utiliser le bloc d'alimentation
Behnke 20-9500 !).
Étape 4 :
débrancher les deux câbles Patch courts qui relient la platine principale et la platine secondaire des
douilles R5J 45 situées sur la platine principale.
Étape 5 :
brancher la ligne téléphonique (ligne a/b d'un poste secondaire analogique d'une installation téléphonique
ou d'une ligne téléphonique analogique principale) => une longue tonalité indique que le téléphone est opé-
rationnel.
Étape 6 :
procéder à la configuration (point 2), tenir compte du code de configuration 18 !
Étape 7 :
rebrancher correctement les câbles Patch dans les douilles RJ 45 sur la platine principale.

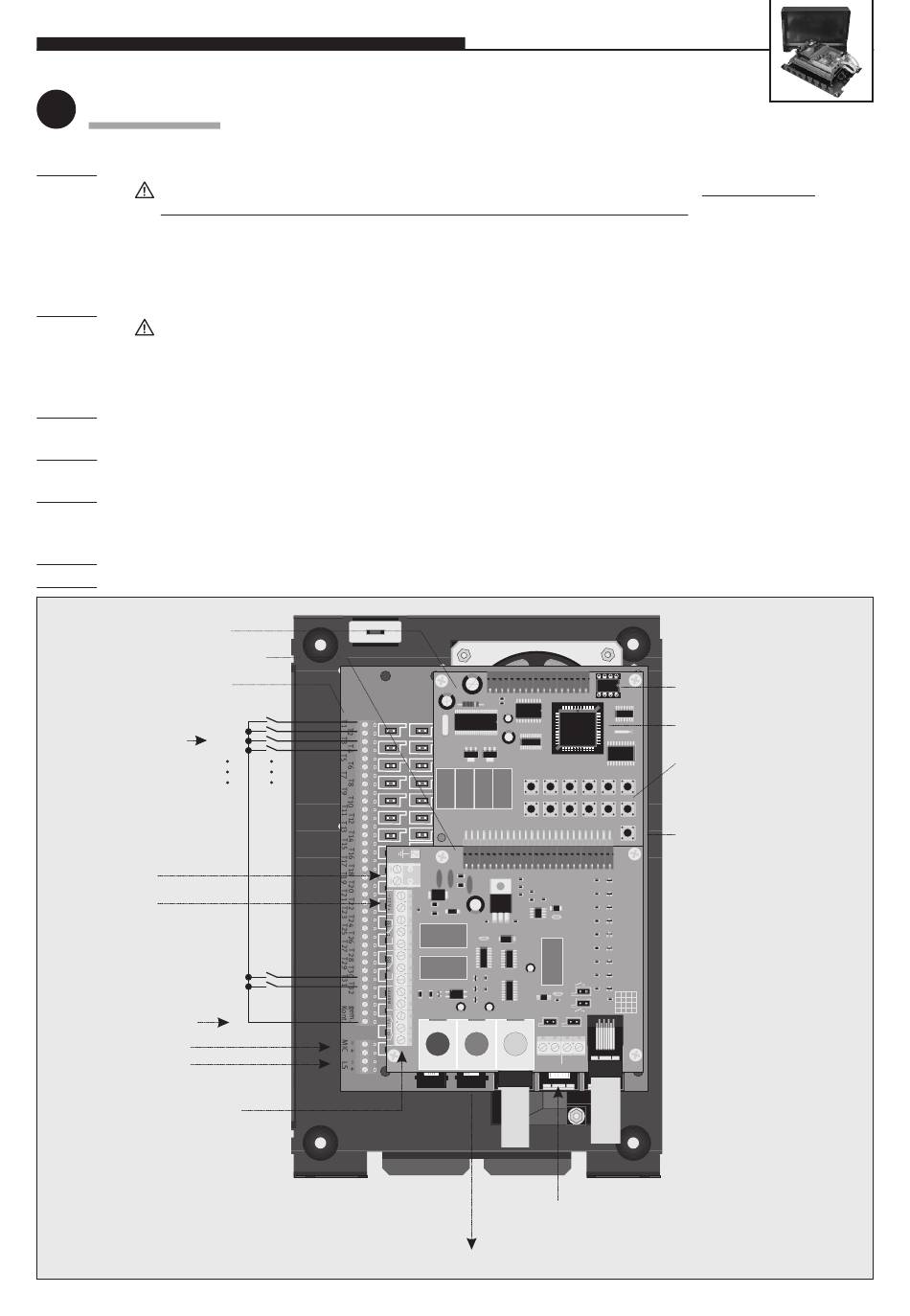

Platine principale
Platine de raccordement
Platine secondaire
Boutons 1 à 32
a/b
12 V=
Contact commun
(boutons)
Microphone
Haut-parleur
Bornes pour relais 1 et 2 et
entrée alarme
(pour plus de détails, voir
schéma de branchement
20-0006)
Remarque :
Ne pas utiliser les bornes
T1 et T2 !
12
Bouton 1
Bouton 2
Bouton 3
Bouton 4
Bouton 31
Bouton 32
MIC
Vers la 1ère extension électronique 20-0057 (en option)
Telefonbau Behnke GmbH
1
2
3
4
6
7
8
9
T1
MLM A
T2
+MLM C
+MLM B
− MIC +
LS
− MIC +
LS
rot
blau
gelb
Clavier en façade (en option)
EEPROM
Processeur maître
Clavier de configuration et
5
∗
de numérotation incorporé
∗
#
0
#
T
Touche « fonction
E
L
téléphone »
1
2
3
\
\
4
5
6
7
8
9 i
# +
*
0
