L I F T A L A R M T E L E F O O N S
1

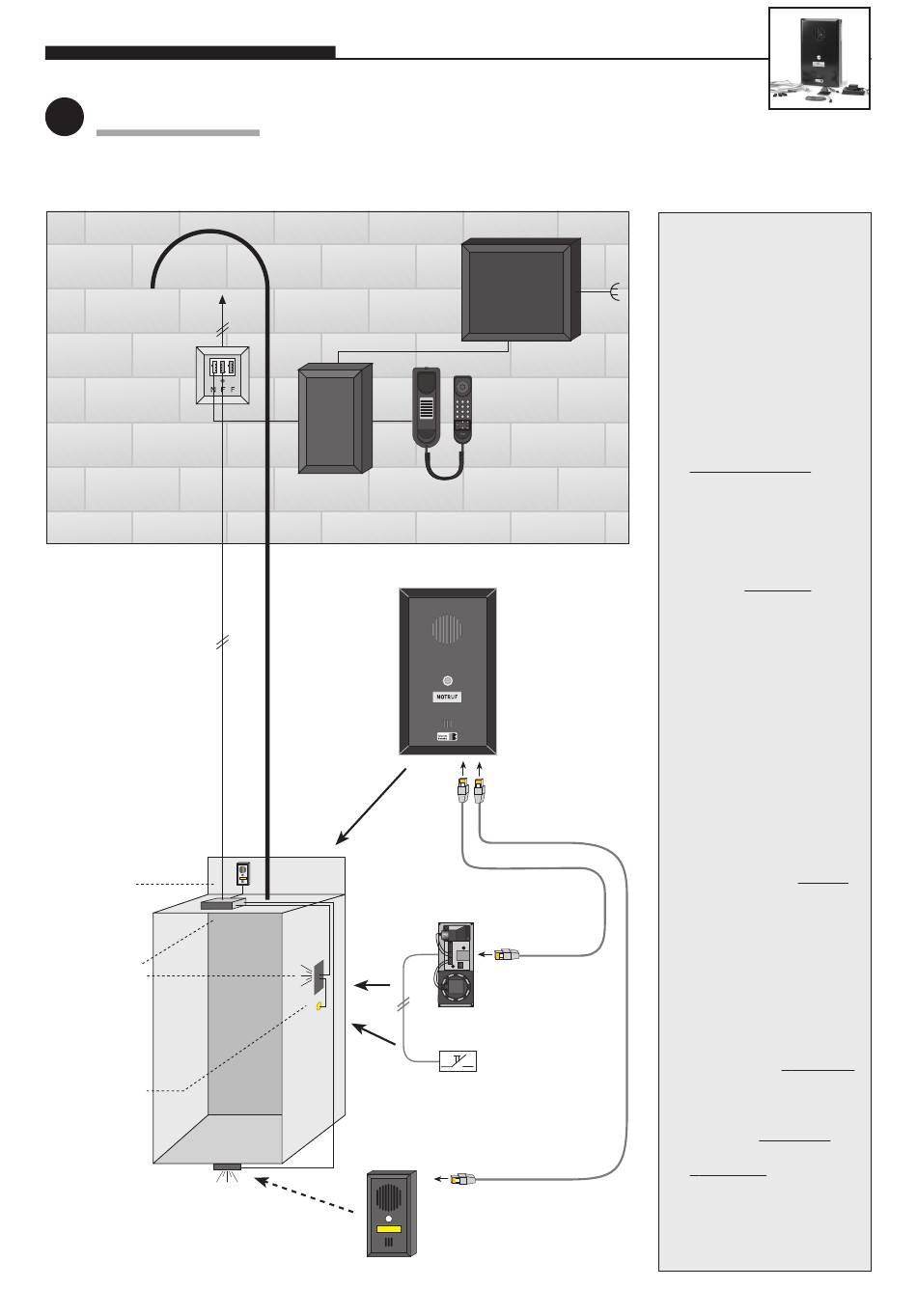

Basisschema lift
Liftalarmtelefoon met machinekamer/cabinetelefoon
Telefoonaansluiting
TAE-doos
N F F
Alarminstallatie
op cabinedak
met externe
cabinespraak-
module
Geluidsvoorzie-
ning vanuit het
paneel of van
boven
Alarminstallatie
in de cabine met
microfoon (met
gebruikmaking
van de
beschikbare
alarmtoets)
14
Noodstroom, bv.
20-9650 BNOS-UPS
20-9501 BNOS-accu-
voedingseen-
heid
12 – 24 V=
20-0030/20-0031
Machinekamer/cabinetelefoon
ALARM
ALARM
220 V
1
ABC
DEF
2
1
2
3
3
4
GHI
JKL
MNO
5
4
5
6
6
7
8
PQRS
TUV
WXYZ
7
8
9
9
0
Notruf
Hotline
*
0
#
R
IWV/MFV
M
20-0028
Liftalarm-
telefoon
20-9302 Patchkabel 5 m
20-9301 Patchkabel 3 m
20-9219
Spraakmodule
grootte 3
Alarmtoets beschikbaar op
commandopaneel van de
liftkooi (sluiter of opener)
of toets 20-9100
optioneel:
20-9230 externe
cabinespraakmodule met
toets voor onder de cabine
Aanwijzingen:
1. Voor de spraakmodule
resp. voor de achterin-
bouwluidspreker en de
achterinbouwmicrofoon
zijn voldoende grote
geluidsopeningen ver-
eist (zie pagina 2).
2. Achterinbouwdelen
moeten ingewerkt tegen
de achterkant van het
liftpaneel met afdichting
worden gemonteerd
(belangrijk voor een
goede akoestiek).
Zie ook aanwijzing
op pagina 2.
3. Houd een grote afstand
aan tussen microfoon en
luidspreker. Zie ook aan-
wijzing op pagina 2.
4. Aanwijzingen voor de
montage van BNOS-MCT
(machinekamer/cabine-
telefoon), BNOS-UPS,
BNOS-hubs etc. vindt u
bij de overeenkomstige
producten.
