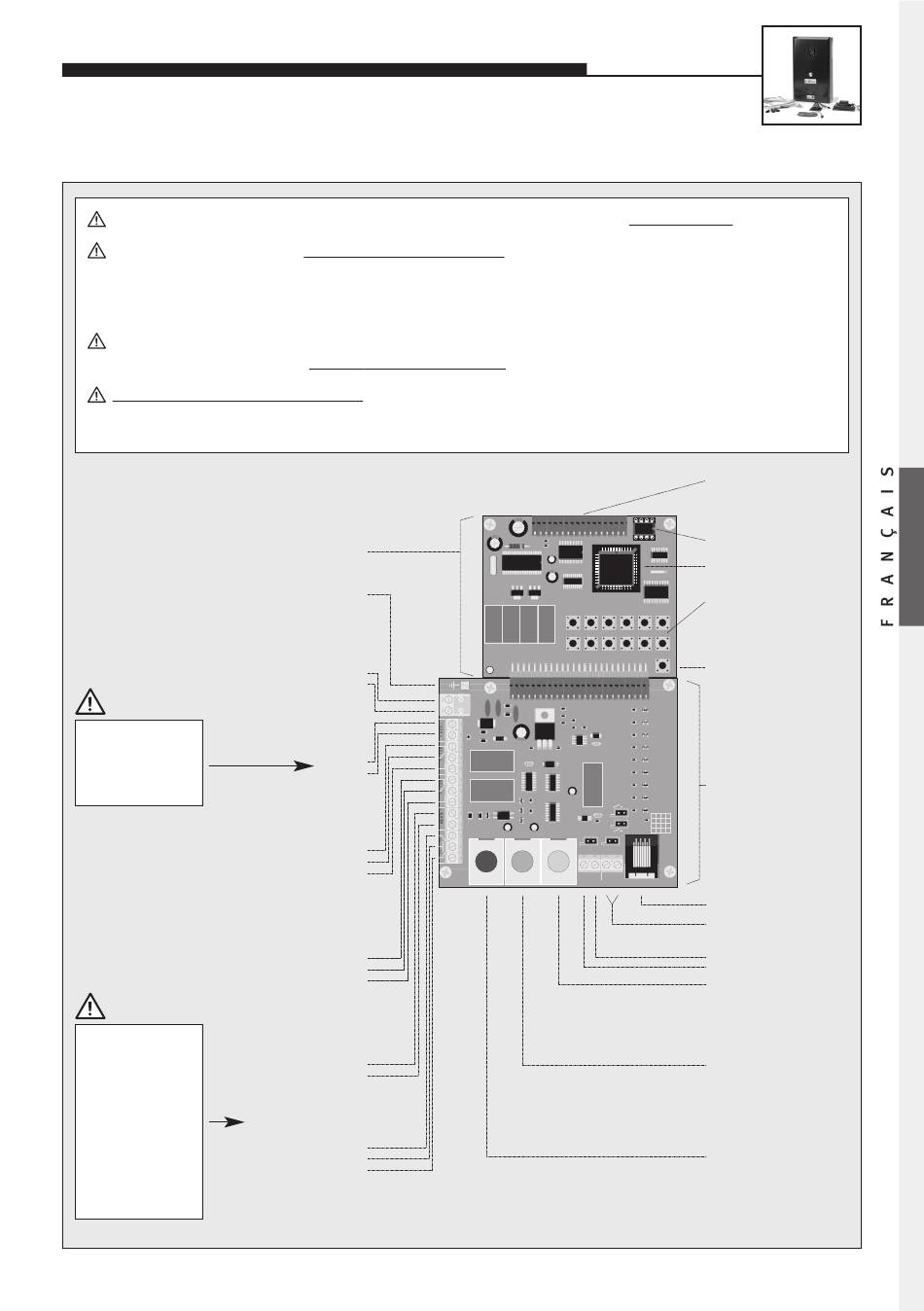

Telecom Behnke 10 series Kurzanleitung Seite 67

T É L É P H O N E S D ' U R G E N C E P O U R A S C E N S E U R S
Distance entre l'unité de base et le haut-parleur, le microphone et les boutons : 25 m maximum.
Les boutons ne doivent avoir aucun câble de retour commun. Entre l'électronique de base et les éléments de
commande (haut-parleur, microphone et boutons), utiliser un câble blindé IY-ST-Y ou AY-ST-Y. Raccorder le blin-
dage à la borne 12 V – (voir également page 2). Procéder au montage délocalisé hors site du clavier en façade à
25 m maximum (utiliser un câble Patch Behnke pour le branchement du clavier en façade).
Pour brancher les MMH A à C (modules microphone/haut-parleur = postes utilisateur avec haut-parleur, micro-
phone et bouton), utiliser des câbles Patch Behnke d'origine ; voir également page 10.
L'amplificateur supplémentaire intégré (1 W) peut uniquement être activé pour le MMH A. Vous trouverez les
codes de configuration correspondants dans notre manuel technique complet (que vous pouvez vous procurer
sur Internet en version PDF – voir également la remarque page 2).
Raccorder le blinda-
ge du microphone et
des boutons à l'ali-
mentation 12 V –,
pas à la terre !
Standard = « contact
de travail » ; pour
utiliser le bouton en
tant que « contact de
repos », la configura-
tion doit être modi-
fiée (voir le manuel
technique complet
que vous pouvez
vous procurer en
version PDF sur
Attention : raccorder le
Internet) !
Platine principale
Terre
Ligne téléphonique
Ligne analogique principale
ou poste secondaire d'une
installation téléphonique
Fil a
Fil b
Alimentation externe
Tension à potentiel libre
fournie, par ex., par le bloc
d'alimentation Behnke
–
12 V=
+
Relais
Puissance de commutation :
maximum 60 VA 24 W
0,5 A 120 V~ oder 1 A 24 V=
Contact de repos
Contact de commande
Contact de travail
Relais 2
Puissance de commutation :
maximum 60 VA 24 W
0,5 A 120 V~ oder 1 A 24 V=
Contact de repos
Contact de commande
Contact de travail
Entrée alarme
État alarme activé tant
que la tension est
appliquée
–
6 à 24 V=
+
Boutons
Contact de travail ou de repos,
utilisable en tant que bouton
Borne 1
Contact mixte
Borne 2
bouton de la cabine
à la borne T2 !
Telefonbau Behnke GmbH
1 2 3 4 5
6 7 8 9 0
T1
MLM A
T2
+MLM C +MLM B
− MIC + LS
− MIC + LS
rouge bleu jaune
Raccord pour
les extensions
électroniques
Annonce vocale, heure et
affichage
EEPROM
Processeur maître
Clavier de
∗
configuration et
∗
de numérotation
#
incorporé
#
T
Touche « fonction
E
L
téléphone »
Platine de
raccordement
\
1 2 3
\
4 5 6
7 8 9 i
# +
* 0
Clavier en façade
Haut-parleur
Microphone
+
–
MMH A
(MMH principal
dans la cabine)
Programmation du
numéro d'appel
avec le code 22
MMH B
(MMH
supplémentaire
sur la cabine)
Programmation du
numéro d'appel
avec le code 23
MMH C
(MMH
supplémentaire
sous la cabine)
Programmation du
numéro d'appel
avec le code 24
17
