T É L É P H O N E S D ' U R G E N C E P O U R A S C E N S E U R S
1

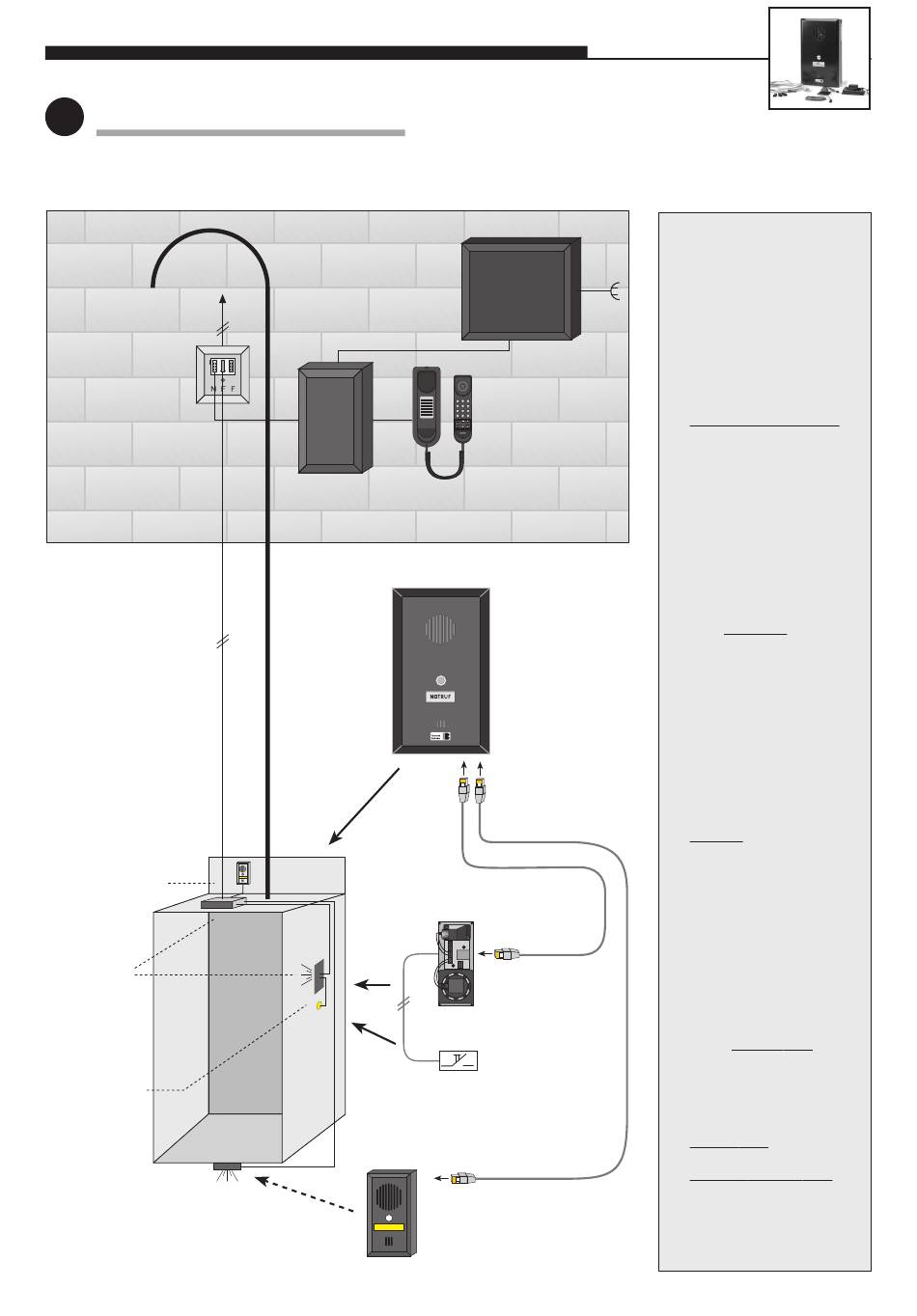

Schéma de base de l'ascenseur
Téléphone d'urgence pour ascenseurs avec téléphone salle des machines / cabine
Prise de téléphone
Prise standard
(TAE)
N F F
Dispositif d'appel
d'urgence sur le
toit de la cabine
avec module vocal
poste extérieur
Sonorisation
par le panneau
ou par le toit
Dispositif d'appel
d'urgence dans
la cabine avec
microphone
(utilisation du
bouton d'appel
d'urgence
existant)
14
Courant de secours, par ex.
20-9650 UPS BNOS
20-9501 Bloc d'alimen-
tation batterie
BNOS
12 – 24 V=
20-0030/20-0031
Téléphone salle des machines / cabine
APPEL D'URGENCE
APPEL D'URGENCE
220 V
1
ABC
DEF
1
2
3
2
3
4
GHI
JKL
MNO
5
4
5
6
6
7
PQRS
TUV
WXYZ
8
9
7
8
9
0
Notruf
*
Hotline
0
#
R
IWV/MFV
M
20-0028
Téléphone d'urgen-
ce pour ascenseurs
20-9302 Câble Patch 5 m
20-9301 Câble Patch 3 m
20-9219
Module vocal,
dimension 3
Bouton existant dans le
panneau de commande de
la nacelle (contact de travail
ou de repos) ou référence
20-9100
En option:
20-9230 Module vocal poste
extérieur avec bouton, à fixer
sous la cabine
Remarques :
1. Prévoir pour le module
vocal et les haut-parleur
et microphone pour
montage arrière des
fentes « acoustiques »
de taille suffisante (voir
également page 2).
2. Les composants pour
montage arrière doivent
être montés avec un
joint à fleur de la face
arrière du panneau de
l'ascenseur (pour garan-
tir une bonne acous-
tique). Voir également la
remarque page 2.
3. Éloigner autant que pos-
sible le microphone du
haut-parleur. Voir égale-
ment la remarque page 2.
4. Vous trouverez des
remarques sur le monta-
ge du TSMC BNOS (télé-
phone salle des
machines / cabine), de
l'UPS BNOS, des
concentrateurs BNOS,
etc., avec les produits
correspondants.
