T É L É P H O N E S D ' U R G E N C E P O U R A S C E N S E U R S

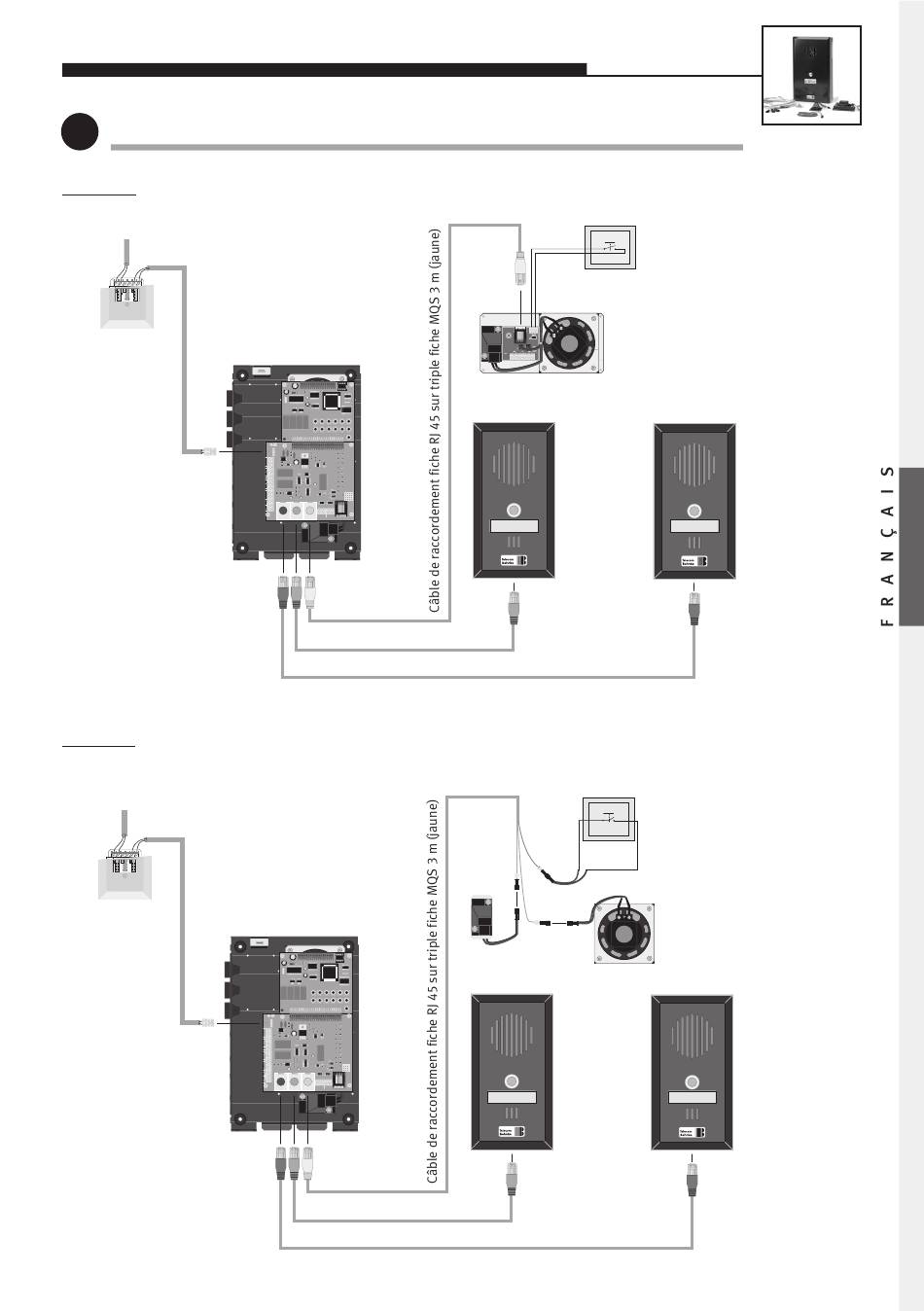

Schémas de base avec 3 MMH (modules microphone/haut-parleur)
2
Schéma A : téléphone pour ascenseurs 20-0018 avec module vocal pour montage arrière en tant que MMH A
Prise de téléphone La ligne téléphonique est amenée
par le biais du câble pendentif
depuis la prise de téléphone
située dans la salle des machines
jusqu'au téléphone d'urgence
installé sur la cabine
de l'ascenseur.
Téléphone d'urgence pour
ascenseurs BNOS
Schéma B : téléphone pour ascenseurs 20-0018 avec microphone et haut-parleur pour montage arrière en tant que MMH A
Prise de téléphone La ligne téléphonique est amenée
par le biais du câble pendentif
depuis la prise de téléphone
située dans la salle des machines
jusqu'au téléphone d'urgence
installé sur la cabine
de l'ascenseur.
Téléphone d'urgence pour
ascenseurs BNOS
Telefonbau Behnke GmbH
1 2 3 4 5 ∗
∗
#
6 7 8 9 0 #
T
E
L
T1
1 2 3 \
4 5 6 \
MLM A 7 8 9 i
T2 * 0 # +
+MLM C +MLM B
− MIC + LS
rouge bleu jaune − MIC + LS
Câble Patch 2 m (bleu)
Câble Patch 5 m (rouge)
Telefonbau Behnke GmbH
1 2 3 4 5 ∗
∗
#
6 7 8 9 0 #
T
E
L
T1
1 2 3 \
4 5 6 \
7 8 9 i
MLM A
T2 * 0 # +
+MLM C +MLM B
− MIC + LS
− MIC + LS
rouge bleu jaune
Câble Patch 2 m (bleu)
Câble Patch 5 m (rouge)
Utilisation du bouton d'appel
d'urgence existant dans le panneau
(contact de travail ou de repos, voir
code de configuration 970)
Module vocal BNOS pour montage dans
la cabine avec haut-parleur et microphone
• utilisation du bouton d'appel
d'urgence existant
• possibilité d'installer d'autres modules
(MMH A)
Module vocal
poste extérieur
BNOS avec
bouton,
à fixer sur la
cabine
APPEL D'URGENCE
(MMH B)
Utilisation du bouton d'appel
d'urgence existant dans le panneau
(contact de travail ou de repos, voir
code de configuration 970)
M
Microphone et haut-parleur
pour montage arrière dans la
L
cabine ; possibilité d'installer
d'autres modules
(MMH A)
Module vocal
poste extérieur
BNOS avec
bouton,
à fixer sur la
cabine
APPEL D'URGENCE
(MMH B)
Module vocal
poste extérieur
BNOS avec
bouton,
à fixer sous la
cabine
APPEL D'URGENCE
(MMH C)
Module vocal
poste extérieur
BNOS avec
bouton,
à fixer sous la
cabine
APPEL D'URGENCE
(MMH C)
