S É R I E 1 0 / S É R I E 2 0

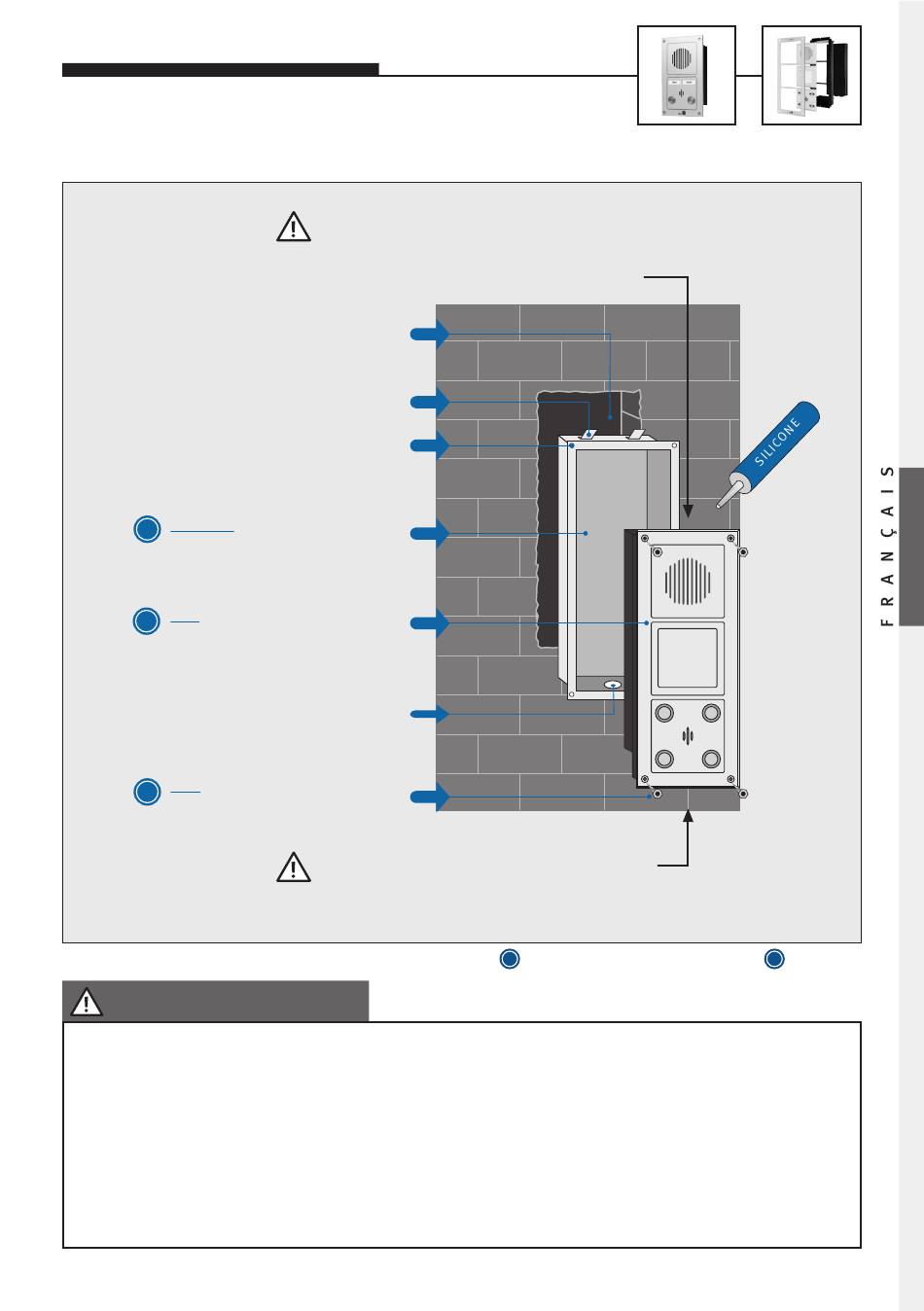

4.2 Série 20 – standard industriel :
Découpe dans le mur pour
boîtier encastrable (si nécessaire,
utiliser un écran protecteur)
4 écrous en cage M4
A
L
Téléphone mains-libres
par le dessous, centré
L
4 vis six pans creux M4
(avec clé mâle coudée pour
vis à six pans creux)
POUR UN FONCTIONNEMENT PARFAIT,
RESPECTER LES POINTS SUIVANTS :
1. Le joint du châssis avant doit impérativement être posé bien à plat sur le boîtier encastrable pour garantir un
étanchement correct de l'appareil (cette remarque s'applique également aux boîtiers en saillie).
2. Les téléphones de la série 20 sont dotés sur le bas de la face arrière du châssis avant d'une fente spéciale située
au milieu pour l'écoulement de l'eau (au cas où de l'eau pénètrerait dans le téléphone malgré le joint) – c'est la
raison pour laquelle il ne faut pas obturer totalement le bord inférieur avec du silicone !
3. Vous trouverez d'autres remarques concernant le montage en saillie, le montage avec écran de protection anti-
pluie, le montage avec toit de protection anti-pluie ou le montage dans des murs creux dans notre manuel tech-
nique complet (que vous pouvez vous procurer sur Internet en version PDF – voir également la remarque page 2).
Veiller à toujours empêcher toute pénétration d'eau par
le haut. Étancher avec du silicone ; le cas échéant, monter
le toit ou l'écran de protection anti-pluie !
4 tiges de maintien
Boîtier encastrable
Passage de câble
Ne pas étancher totalement le bas (avec du
silicone par ex.) pour permettre à l'eau de
s'écouler par le milieu !
= fait partie de la Livraison du téléphone
L
= Accessoire
A
7
