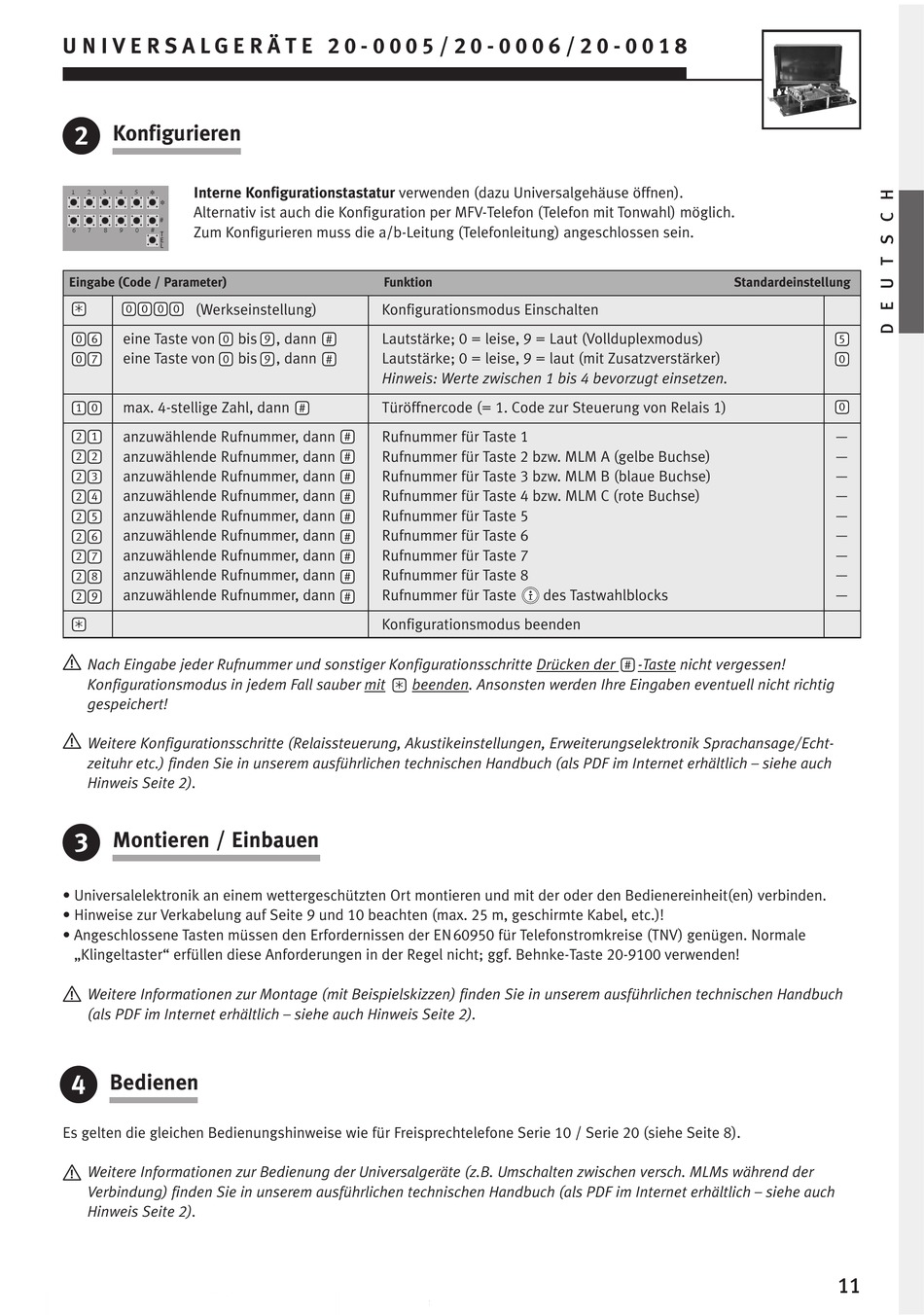

Telecom Behnke 10 series Kurzanleitung Seite 13

U N I V E R S A L G E R Ä T E 2 0 - 0 0 0 5 / 2 0 - 0 0 0 6 / 2 0 - 0 0 1 8
Konfigurieren
2
Interne Konfigurationstastatur verwenden (dazu Universalgehäuse öffnen).
∗
1 2 3 4 5
∗
Alternativ ist auch die Konfiguration per MFV-Telefon (Telefon mit Tonwahl) möglich.
#
Zum Konfigurieren muss die a/b-Leitung (Telefonleitung) angeschlossen sein.
6 7 8 9 0 #
T
E
L
Eingabe (Code / Parameter)
(Werkseinstellung)
n 0 0 0 0
eine Taste von
0 6 0
eine Taste von
0 7 0
max. 4-stellige Zahl, dann
1 0
anzuwählende Rufnummer, dann
2 1
anzuwählende Rufnummer, dann
2 2
anzuwählende Rufnummer, dann
2 3
anzuwählende Rufnummer, dann
2 4
anzuwählende Rufnummer, dann
2 5
anzuwählende Rufnummer, dann
2 6
anzuwählende Rufnummer, dann
2 7
anzuwählende Rufnummer, dann
2 8
anzuwählende Rufnummer, dann
2 9
n
Nach Eingabe jeder Rufnummer und sonstiger Konfigurationsschritte Drücken der
Konfigurationsmodus in jedem Fall sauber mit
gespeichert!
Weitere Konfigurationsschritte (Relaissteuerung, Akustikeinstellungen, Erweiterungselektronik Sprachansage/ Echt-
zeituhr etc.) finden Sie in unserem ausführlichen technischen Handbuch (als PDF im Internet erhältlich – siehe auch
Hinweis Seite 2).
Montieren / Einbauen
3
• Universalelektronik an einem wettergeschützten Ort montieren und mit der oder den Bedienereinheit(en) verbinden.
• Hinweise zur Verkabelung auf Seite 9 und 10 beachten (max. 25 m, geschirmte Kabel, etc.)!
• Angeschlossene Tasten müssen den Erfordernissen der EN 60950 für Telefonstromkreise (TNV) genügen. Normale
„Klingeltaster" erfüllen diese Anforderungen in der Regel nicht; ggf. Behnke-Taste 20-9100 verwenden!
Weitere Informationen zur Montage (mit Beispielskizzen) finden Sie in unserem ausführlichen technischen Handbuch
(als PDF im Internet erhältlich – siehe auch Hinweis Seite 2).
Bedienen
4
Es gelten die gleichen Bedienungshinweise wie für Freisprechtelefone Serie 10 / Serie 20 (siehe Seite 8).
Weitere Informationen zur Bedienung der Universalgeräte (z.B. Umschalten zwischen versch. MLMs während der
Verbindung) finden Sie in unserem ausführlichen technischen Handbuch (als PDF im Internet erhältlich – siehe auch
Hinweis Seite 2).
Funktion
Konfigurationsmodus Einschalten
bis , dann Lautstärke; 0 = leise, 9 = Laut (Vollduplexmodus)
9
#
bis , dann Lautstärke; 0 = leise, 9 = laut (mit Zusatzverstärker)
9 #
Hinweis: Werte zwischen 1 bis 4 bevorzugt einsetzen.
Türöffnercode (= 1. Code zur Steuerung von Relais 1)
#
Rufnummer für Taste 1
#
Rufnummer für Taste 2 bzw. MLM A (gelbe Buchse)
#
Rufnummer für Taste 3 bzw. MLM B (blaue Buchse)
#
Rufnummer für Taste 4 bzw. MLM C (rote Buchse)
#
Rufnummer für Taste 5
#
Rufnummer für Taste 6
#
Rufnummer für Taste 7
#
Rufnummer für Taste 8
#
Rufnummer für Taste
#
Konfigurationsmodus beenden
beenden. Ansonsten werden Ihre Eingaben eventuell nicht richtig
n
des Tastwahlblocks
-Taste nicht vergessen!
#
Standardeinstellung
5
0
0
—
—
—
—
—
—
—
—
—
11
