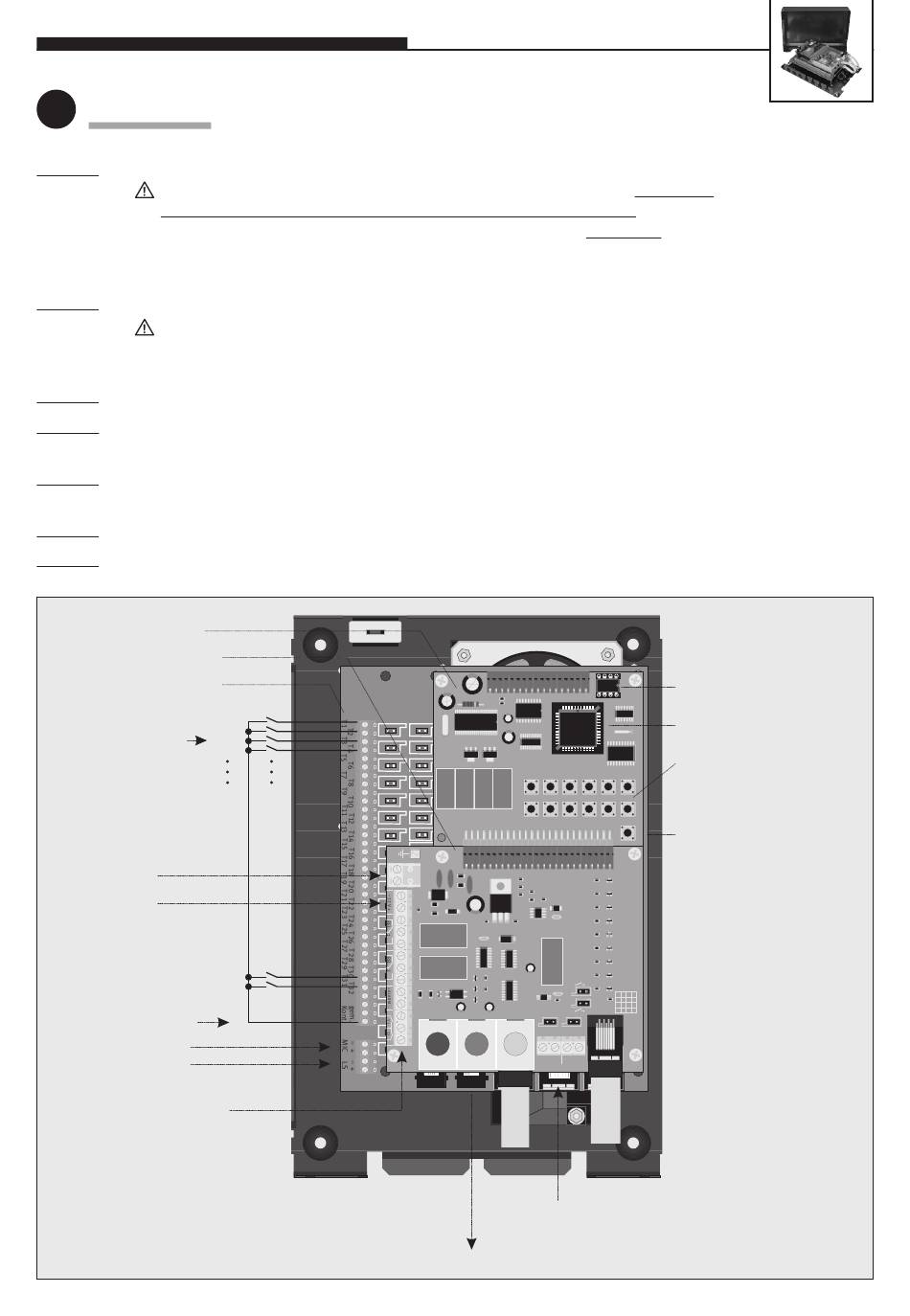

U N I V E R S A L G E R Ä T 2 0 - 0 0 0 7
Anschließen
1
Schritt 1:
Lautsprecher, Mikrofon und Tasten anschließen.
Abstand von Lautsprecher, Mikrofon und den Tasten zur Basiseinheit: max. 100 m.
Tasten dürfen eine gemeinsame Rückleitung haben (nur bei 20-0007). Zwischen Basiselektronik und
Bedienelementen (Lautsprecher, Mikrofon und Tasten) ist eine geschirmte Leitung zu verwenden. IY-ST-Y
oder AY-ST-Y. Schirm an Klemme 12 V – aufklemmen. (siehe auch Seite 2). Tastwahlblock max. 25 m ent-
fernt abgesetzt montieren (Behnke-Patchkabel zum Anschluss des Tastwahlblockes benutzen).
Schritt 2:
Türöffner an Relais 1 anschließen, falls gewünscht.
Relais = spannungsfreier Kontakt = schaltet nur den Türöffner, versorgt ihn nicht mit elektrischer Span-
nung; der Türöffner benötigt seine eigene Stromversorgung! Relais 2 steht für weitere Schaltfunktionen
zur Verfügung (siehe ausführliches technisches Handbuch; im Internet als PDF erhältlich).
Schritt 3:
12 V= anschließen – wird für 20-0007 benötigt (potentialfrei – Behnke Steckernetzteil 20-9500 benutzen!).
Schritt 4:
Beide kurzen Patchkabel, die die Ober- mit der Unterplatine verbinden, auf der Oberplatine aus den
RJ-45-Buchsen lösen.
Schritt 5:
Telefonleitung anschließen (a/b-Leitung von analoger Nebenstelle einer Telefonanlage oder analogem
Hauptanschluss) => ein langer Piepton signalisiert die Betriebsbereitschaft des Telefons.
Konfiguration (Punkt 2) durchführen, Konfigurationsschritt 18 beachten!
Schritt 6:
Schritt 7:
Patchkabel wieder auf der Oberplatine in die RJ-45-Buchsen richtig einstecken.
Hauptplatine
Anschlussplatine
Subplatine
Taste 1 bis 32
a/b
12 V=
Gemeinsamer
Kontakt (Tasten)
Mikrofon
Lautsprecher
Anschlussklemmen für
Relais 1 und 2 sowie
Alarmeingang
(Details siehe Anschluss-
Skizze 20-0006)
Hinweis:
Anschlussklemmen T1 und
T2 nicht benutzen!
12
Taste 1
Taste 2
Taste 3
Taste 4
Taste 31
Taste 32
MIC
Zur 1. Elektronikerweiterung 20-0057 (optional)
Telefonbau Behnke GmbH
1
2
3
4
6
7
8
9
T1
MLM A
T2
+MLM C
+MLM B
− MIC +
LS
− MIC +
LS
rot
blau
gelb
Optionaler Tastwahlblock
EEPROM
Masterprozessor
interne
5
∗
Konfigurations-
∗
und Wähltastatur
#
0
#
T
Telefon „EIN"
E
L
1
2
3
\
\
4
5
6
7
8
9 i
# +
*
0
