Telecom Behnke 10 series Kurzanleitung Seite 84

U N I V E R S E L E A P P A R A T E N 2 0 - 0 0 0 5 / 2 0 - 0 0 0 6 / 2 0 - 0 0 1 8
20-0006
20-0018

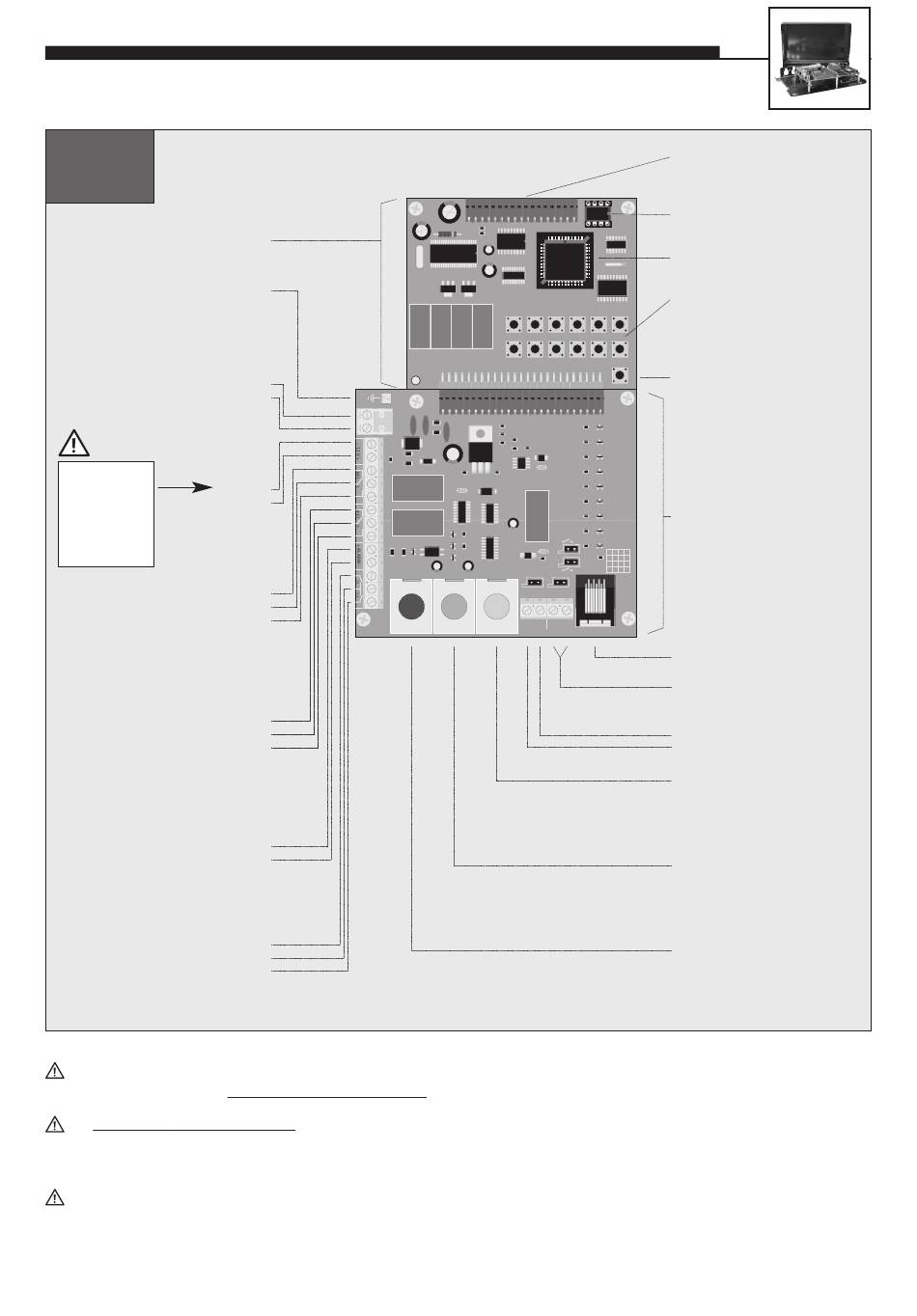

Hoofdprintplaat
Telefoonleiding
Analoge hoofdaansluiting
of nevenaansluiting van
een telefooninstallatie
Extra stroomvoorziening
Potentiaalvrije spanning,
bv. van Behnke stekker-
Afscherming
voedingseenheid
van microfoon
en toetsen op
12 V – aanslui-
ten, niet op
aarde! Relaisstuurvermogen:
max. 60 VA 24 W
0,5 A 120 V~ of 1 A 24 V=
Rustcontact
Stuurcontact
Werkcontact
Relais 2
Relaisstuurvermogen:
max. 60 VA 24 W
0,5 A 120 V~ of 1 A 24 V=
Rustcontact
Stuurcontact
Werkcontact
Alarmingang
Alarmtoestand is actief
zolang de spanning is
aangesloten
6 tot 24 V=
Toetsen
Sluiter of opener
als toets te gebruiken
gez. contact
Gebruik voor het aansluiten van MLM A tot C (microfoon-/luidsprekermodule = bedieningseenheden met luidspreker,
microfoon en toets) de originele Behnke patchkabels.
De geïntegreerde extra versterker (1 W) kan alleen voor MLM A worden geactiveerd. Overige configuratiestappen
hiervoor vindt u in ons uitgebreide technische handboek (als PDF te downloaden van internet – zie ook aanwijzing op
pagina 2).
Bij aansluiting van meerdere MLM's wordt de maximale afstand tussen MLM en basiselektronica verkort tot:
1 MLM = 25 m / 2 MLM's = elk 12,5 m / 3 MLM's = elk 10 m
10
Aarde
a-ader
b-ader
–
12 V=
+
Relais
+MLM C
–
+
Toets T1
Toets T2
Telefonbau Behnke GmbH
1 2 3
6 7 8
MLM A
+MLM B
− MIC + LS
− MIC + LS
rood blauw geel
Aansluiting voor
elektronica-uitbreidingen
Spraakaanmelding, klok en display
EEPROM
Hoofdprocessor
Interne
∗
4 5
configuratie- en
∗
telefoontoetsen
#
9 0 #
T
Telefoon "AAN"
E
L
Aansluitprintplaat
T1
1 2 3 \
4 5 6 \
7 8 9 i
# +
T2 0
*
Toetsenblok
Luidspreker
Microfoon
+
–
MLM A
(Hoofd-MLM)
Telefoonnummer met
configuratiestap
22 programmeren
MLM B
(Aanvullende MLM)
Telefoonnummer met
configuratiestap
23 programmeren
MLM C
(Aanvullende MLM)
Telefoonnummer met
configuratiestap
24 programmeren
