U N I V E R S A L G E R Ä T E 2 0 - 0 0 0 5 / 2 0 - 0 0 0 6 / 2 0 - 0 0 1 8
Anschließen
1
Schritt 1: Lautsprecher, Mikrofon und Tasten anschließen.
Abstand von Lautsprecher, Mikrofon und den Tasten zur Basiseinheit: max. 25 m.
Tasten dürfen keine gemeinsame Rückleitung haben. Zwischen Basiselektronik und Bedienelementen
(Lautsprecher, Mikrofon und Tasten) ist eine geschirmte Leitung zu verwenden. IY-ST-Y oder AY-ST-Y.
Schirm an Klemme 12 V – aufklemmen. (siehe auch Seite 2). Tastwahlblock max. 25 m entfernt abgesetzt
montieren (Behnke-Patchkabel zum Anschluss des Tastwahlblockes benutzen).
Schritt 2: Türöffner an Relais 1 anschließen, falls gewünscht.
Relais = spannungsfreier Kontakt = schaltet nur den Türöffner, versorgt ihn nicht mit elektrischer Span-
nung; der Türöffner benötigt seine eigene Stromversorgung! Relais 2 steht für weitere Schaltfunktionen
zur Verfügung (siehe ausführliches technisches Handbuch; im Internet als PDF erhältlich).
12 V= anschließen, falls benötigt (potentialfrei – Behnke Steckernetzteil 20-9500 benutzen!).
Schritt 3:
Nur erforderlich für: Beleuchtung, Kamera, integrierte Heizung, integrierten Zusatzverstärker;
nicht erforderlich für: Telefonbetrieb inkl. aller Funktionen.
Telefonleitung anschließen (a/b-Leitung von analoger Nebenstelle einer Telefonanlage oder analogem
Schritt 4:
Hauptanschluss) => ein langer Piepton signalisiert die Betriebsbereitschaft des Telefons.

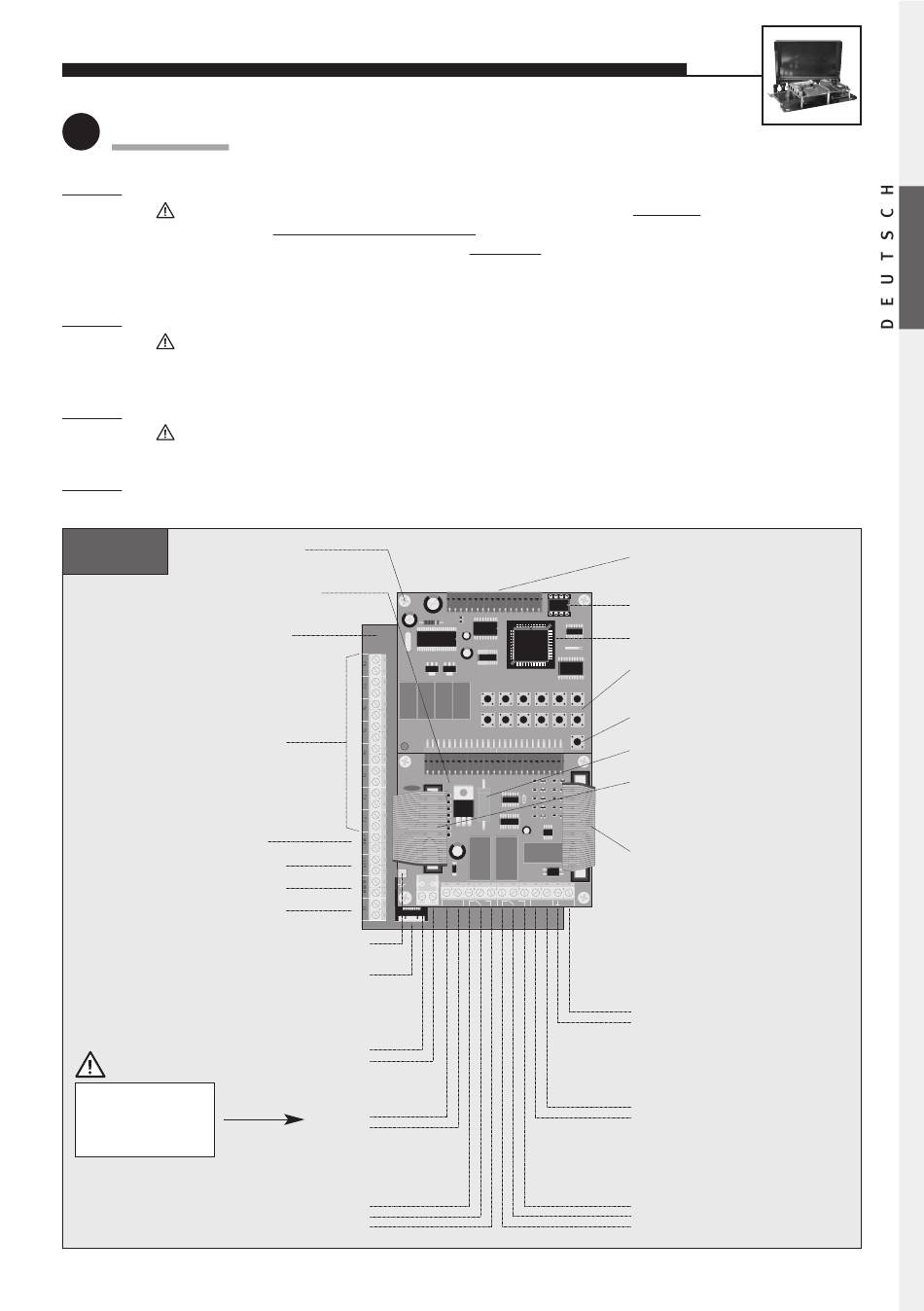

20-0005
Hauptplatine
Anschlussplatine
Subplatine
Klemmen
Taste 1 bis 8
Mikrofon
nicht belegt
nicht belegt
Lautsprecher
Abschirmung von
Mikrofon und Tasten
an 12 V – anschließen,
nicht an Erde!
Erde
RJ45-Buchse für
Tastwahlblock
Telefonleitung
analoger Hauptanschluss oder
Nebenstelle einer Telefonanlage
a-Ader
b-Ader
Zusatzversorgung
potentialfreie Spannung, z. B.
von Behnke-Steckernetzteil
–
12 V=
+
Relais 1
Relaisschaltleistung:
max. 60 VA 24 W
0,5 A 120 V~ oder 1 A 24 V=
Ruhekontakt
Steuerkontakt
Arbeitskontakt
Telefonbau Behnke GmbH
∗
1 2 3 4 5
∗
#
6 7 8 9 0 #
T
E
L
TEL
a / b
– 12 V + REL. 1 REL. 2 + ALARM – VIDEO
Anschluss für Elektronik-
erweiterungen
Sprachansage, Uhr und Display
EEPROM
Masterprozessor
interne Konfigurations-
und Wähltastatur
Telefon „EIN"
Heizwiderstand
Verbindung
Anschlussplatine –
Subplatine
Anschlusskabel für
Module
Videoausgang
nur beschaltet in
Verbindung mit einem
Modul mit Kamera
Videosignal
Video-Masse
Alarmeingang
Alarmzustand ist aktiv, solange
Spannung angelegt ist
–
6 bis 24 V=
+
Relais 2
Relaisschaltleistung:
max. 60 VA 24 W
0,5 A 120 V~ oder 1 A 24 V=
Arbeitskontakt
Steuerkontakt
Ruhekontakt
