A P P A R E I L S U N I V E R S E L S 2 0 - 0 0 0 5 / 2 0 - 0 0 0 6 / 2 0 - 0 0 1 8
Branchement
1
Étape 1 : brancher le haut-parleur, le microphone et les boutons.
Distance entre l'unité de base et le haut-parleur, le microphone et les boutons : 25 m maximum.
Les boutons ne doivent avoir aucun câble de retour commun. Entre l'électronique de base et les éléments
de commande (haut-parleur, microphone et boutons), utiliser un câble blindé IY-ST-Y ou AY-ST-Y. Raccorder
le blindage à la borne 12 V – (voir également page 2). Procéder au montage délocalisé hors site du clavier
en façade à 25 m maximum (utiliser un câble Patch Behnke pour le branchement du clavier en façade).
Étape 2 : brancher la gâche sur le relais 1, si cela est souhaité.
Relais = contact sans tension = actionne uniquement la gâche, ne l'alimente pas en tension électrique ;
la gâche requiert sa propre alimentation en courant ! Le relais 2 est disponible pour d'autres fonctions
de commutation (consultez le manuel technique complet que vous pouvez vous procurer en version PDF
sur Internet).
Étape 3 : raccorder l'alimentation 12 V= si nécessaire (à potentiel libre – utiliser le bloc d'alimentation Behnke 20-9500 !).
Uniquement nécessaire pour : éclairage, caméra, résistance chauffante intégrée, amplificateur supplé-
mentaire intégré ; pas nécessaire pour : mode téléphone avec toutes ses fonctions.
Étape 4 : brancher la ligne téléphonique (ligne a/b d'un poste secondaire analogique d'une installation téléphonique
ou d'une ligne téléphonique analogique principale) => une longue tonalité indique que le téléphone est
opérationnel.

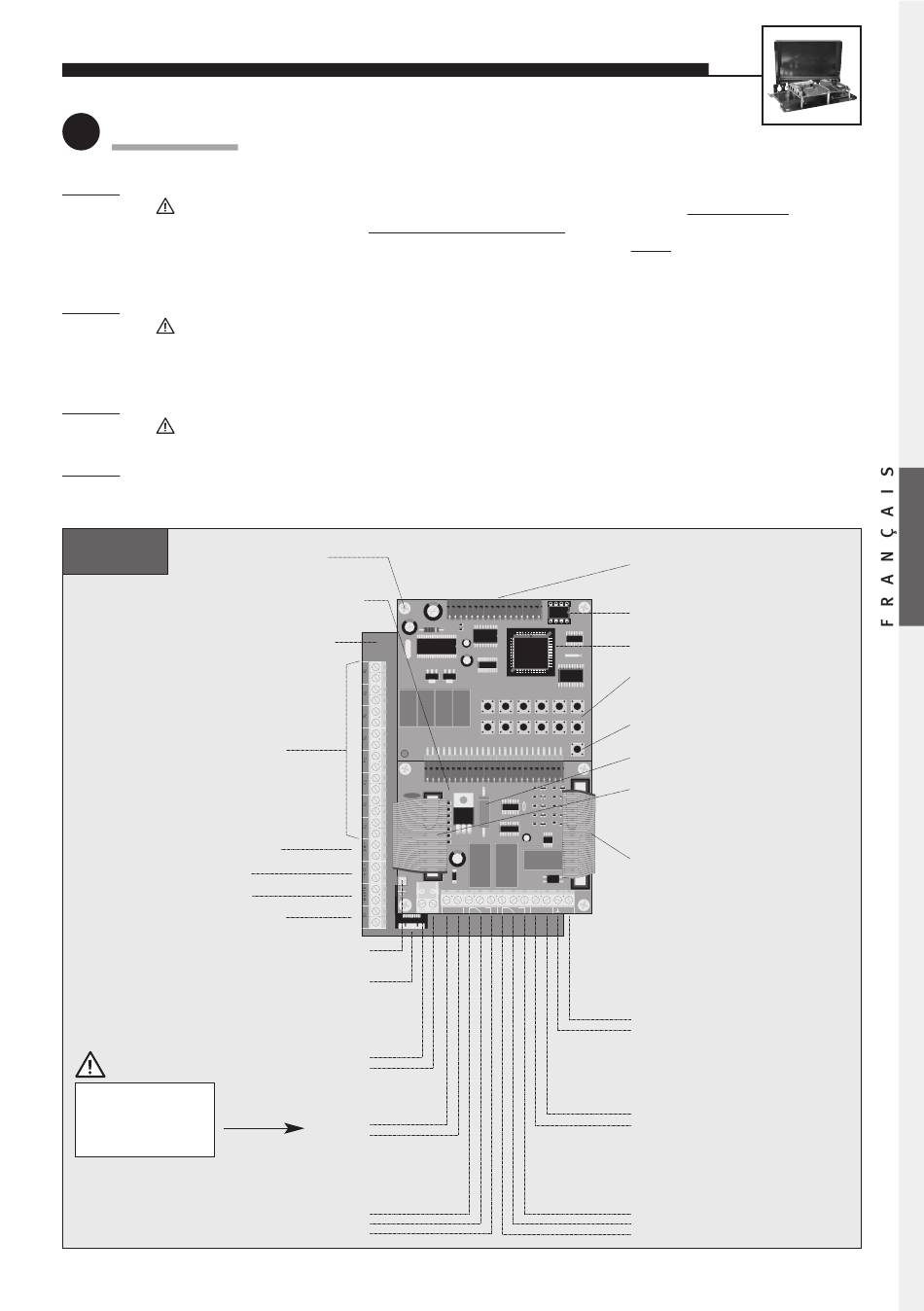

20-0005
Platine principale
Platine de raccordement
Platine secondaire
Bornes
boutons 1 à 8
Microphone
libre
libre
Haut-parleur
Douille RJ45 pour clavier
Ligne analogique principale ou poste
Raccorder le blindage
du microphone et des
ex., par le bloc d'alimentation Behnke
boutons à l'alimentation
12 V –, pas à la terre !
Terre
en façade
Ligne téléphonique
secondaire d'une installation
téléphonique
Fil a
Fil b
Alimentation externe
Tension à potentiel libre fournie, par
–
12 V=
+
Relais 1
Puissance de commutation :
max. 60 VA 24 W
0,5 A 120 V~ ou 1 A 24 V=
Contact de repos
Contact de commande
Contact de travail
Telefonbau Behnke GmbH
∗
1 2 3 4 5
∗
#
6 7 8 9 0 #
T
E
L
TEL
a / b
– 12 V + REL. 1 REL. 2 + ALARM – VIDEO
Raccord pour
les extensions
électroniques
annonce vocale, heure et affichage
EEPROM
Processeur maître
Clavier de configuration et de
numérotation incorporé
Touche « fonction téléphone »
Résistance chauffante
Liaison platine principale –
platine secondaire
Câble de raccordement
pour les modules
Sortie vidéo
Uniquement commutée en cas
de module avec caméra
Signal vidéo
Masse vidéo
Entrée alarme
État alarme activé tant que la
tension est appliquée
–
de 6 à 24 V=
+
Relais 2
Puissance de commutation :
maximum 60 VA 24 W
0,5 A 120 V~ ou 1 A 24 V=
Contact de travail
Contact de commande
Contact de repos
