S E R I E 1 0 / S E R I E 2 0
4.2 Serie 20 – Industriestandard:

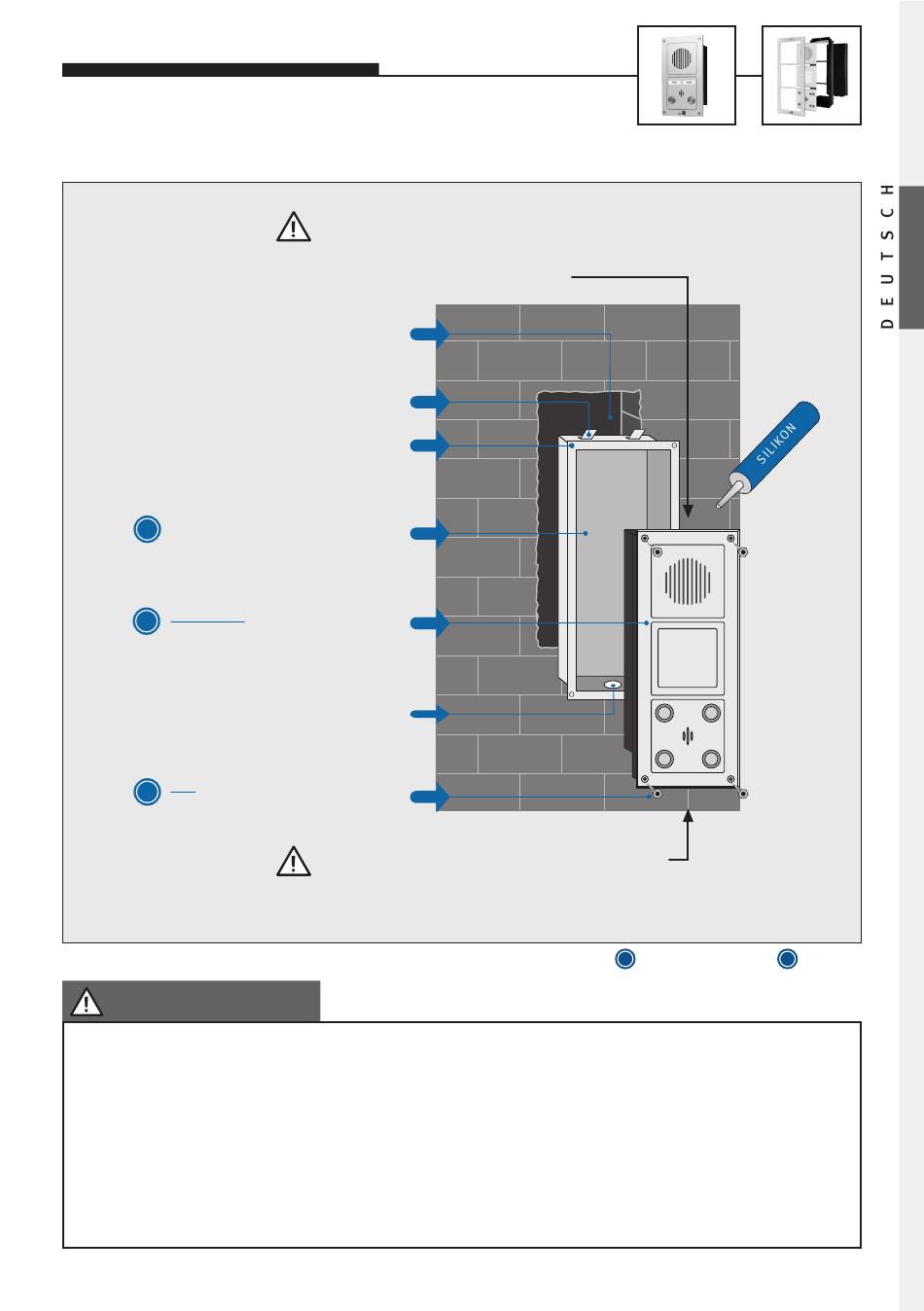

Mauerausschnitt für UP-Gehäuse
(bei Bedarf Abdeckblende verwenden)
Schwimmuttern M4 (4x)
Z
UP-Gehäuse zum Einputzen
L
Kabelzuführung von unten Mitte
L
Inbusschrauben M4 (4x)
inkl. Inbusschlüssel
FÜR EINEN STÖRUNGSFREIEN
BETRIEB BITTE BEACHTEN:
1. Die Dichtung des Frontrahmens muss unbedingt auf dem Unterputz-Gehäuse aufliegen, da nur so eine Abdichtung
des Gerätes gewährleistet werden kann (gilt auch für Aufputz-Gehäuse).
2. Die Telefone der Serie 20 haben unten in der Mitte einen speziellen Wasserablaufschlitz auf der Rückseite des
Frontrahmens (falls trotz Abdichtung einmal Wasser ins Innere des Telefons eindringt) – daher untere Kante nicht
komplett mit Silikon verschließen, sondern in der Mitte freilassen!
3. Weitere Hinweise zu Aufputz-Montage, Montage mit Regenschutzblende, Montage mit Regenschutzdach und
Hohlwandmontage finden Sie in unserem ausführlichen technischen Handbuch (als PDF im Internet erhältlich;
siehe auch Hinweis Seite 2).
Immer darauf achten, das oben kein Wasser eindringen
kann. Mit Silikon abdichten, ggf. Regenschutzdach oder
Regenschutzblende montieren!
Haltestege (4x)
Freisprechtelefon
Wasserablaufschlitz in der Frontblende unten
in der Mitte freilassen (nicht komplett mit
Silikon o.Ä. verschließen)!
= Lieferumfang Telefon
L
Z
= Zubehör
