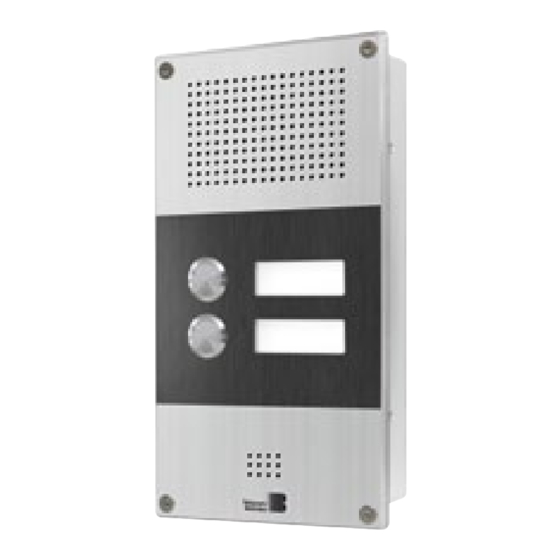

- Seite 1 Türtelefone Serie 10 – „Home Office“ (alle Modelle) Türtelefone Serie 40 – „Design Line“ (Modell Kompakt) Version 1.2 Anleitung...
- Seite 2 Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Hinweise Wichtige Hinweise – bitte beachten! 1. Die Installation und die Wartung der 4. Zur Installation der Direktruftasten darf Behnke-Telefone und ihrer Zubehörteile darf nur ausreichend isolierte Leitung, die für die nur durch eine Elektrofachkraft erfolgen.
-
Seite 3: Vertrieb In Europa
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Inhalt BESSER DURCH GUTEN SERVICE Info-Hotline Telecom Behnke GmbH Ausführliche Informationen zu Produkten, Gewerbepark „An der Autobahn“ Projekten und unseren Dienstleistungen: Robert-Jungk-Straße 3 +49 (0) 68 41 / 81 77-700... -
Seite 4: Einleitung
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Einleitung Die Anleitung bezieht sich auf folgende Modelle: Türtelefone Serie 10 – „Home Office“ BT 10-235 / BT 10-236 BT 10-631 / BT 10-633 – Mit gravierbaren Beschriftungsfeldern in Messing Optik BT 10-632 / BT 10-634 –... -
Seite 5: Inhaltsverzeichnis
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Einleitung SYSTEMATISCH SUCHEN Lieferumfang 1.1 Lieferumfang Unterputz-Montage 1.2 Lieferumfang Aufputz-Montage 1.3 Platine Serie 10 – „Home Office“ / Serie 40 – „Kompakt“ Installation 2.1 Installationsbeispiel 2.2 Anschlussschema 2.3 Unterputz-Montage 2.4 Aufputz-Montage Konfiguration 3.1 Konfigurationsbeispiel... -
Seite 6: Lieferumfang
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Lieferumfang 1. LIEFERUMFANG 1.1 Lieferumfang Unterputz-Montage (Beispiel Serie 40 – „Kompakt“) Frontblende / Ruftaste(n) / Beschriftungsfeld(er) / Lautsprecher / Mikrofon Unterputz- und (rückseitig Elektronik) Elektronikgehäuse Die Frontblende kann Unterputz-Rahmen je nach Bestellung variieren. -
Seite 7: Lieferumfang Aufputz-Montage
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Lieferumfang 1.2 Lieferumfang Aufputz-Montage (Beispiel Serie 40 – „Kompakt“) Frontblende / Ruftaste(n) / Beschriftungsfeld(er) / Lautsprecher / Mikrofon Unterputz- und (rückseitig Elektronik) Elektronikgehäuse Die Frontblende kann je nach Bestellung variieren. -
Seite 8: Platine Serie 10 - „Home Office" / Serie 40 - „Kompakt
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Platine 1.3 Platine: Serie 10 – „Home Office“ / Serie 40 – „Kompakt“ EEPROM Masterprozessor Hauptplatine interne Konfigurations- und Wähltastatur Relais 2 Anschlussplatine Arbeitskontakt Steuerkontakt Ruhekontakt Erde Relais 1 Heizwiderstand Arbeitskontakt Steuerkontakt... -
Seite 9: Installation
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Installation 2. INSTALLATION Die folgenden Abbildungen zeigt die Installation eines Behnke-Türtelefons der Serie 10 „Home Office“ oder Serie 40 „Kompakt“. Das MLM als zweite Sprechstelle wird über ein Patchkabel mit dem Behnke-Türtelefon verbunden. -
Seite 10: Anschlussschema
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Installation 2.2 Anschlussschema Kompakttelefon Achtung: Im Auslieferungszustand ist die Betriebsart des Relais 2: aktiviert während ab- und eingehender Verbin- dungen. Wenn eine zweite Sprechstelle (MLM) angeschlos- sen wird, kann das Relais 2 zum Öffnen der zweiten Tür verwendet werden. -
Seite 11: Unterputz-Montage
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Installation 2.3 Unterputz-Montage Loch in die Wand stemmen. Ausschnittmaße finden Sie auf Seite 18. Befestigungsschrauben am Gehäuse entfernen und das Telefon bis zur Verkabe- lung zur Seite legen. Rahmen und Unterputz-Gehäuse den Befestigungsschrauben... -
Seite 12: Aufputz-Einbau
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Installation 2.4 Aufputz-Einbau Aufputzgehäuse montieren. Abmessungen finden Sie auf Seite 20. Rahmen entfernen (wird nicht mehr benö- tigt). Befestigungsschrauben am Gehäuse entfernen und das Telefon bis zur Verka- belung zur Seite legen. -
Seite 13: Konfiguration
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Konfiguration 3. KONFIGURATION Die Konfiguration kann direkt am BT über die in- terne Konfigurationstastatur oder von Ferne aus über ein tonwahlfähiges Telefon erfolgen. Falls gewünscht, kann die Konfigurationsmöglichkeit am Gerät deaktiviert werden, so dass eine Konfi- guration nur noch von Ferne aus möglich ist. -
Seite 14: Konfigurationsbeispiel
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Konfiguration 3.1 Konfigurationsbeispiel (lokal an der internen Konfigurationstastatur) Konfigurationsmodus aktivieren 0 0 0 0 Sicherheitscode eingeben 21 111# Rufnummer 111 für die Taste 1 hinterlegen 06 8# Lautstärke auf 8 einstellen Konfigurationsmodus verlassen Achtung : Weitere Konfigurationsschritte (Sprachdauer, Relaissteuerung, Akustikeinstellungen, …) finden Sie in unserem ausführlichen technischen Handbuch (zum Download als PDF im Internet... -
Seite 15: Tabelle Der Konfigurationsschritte
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Konfiguration 3.3 Tabelle der Konfigurationsschritte Code Parameter Bestätigung Reset und Auslieferungszustand herstellen: * * * * Bei einem Reset wird der komplette Speicher gelöscht und alle Parameter auf die Vorgabe im Auslieferungszustand eingestellt. Ein Reset dauert einige Sekunden. -
Seite 16: Beschriftungsfelder
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Beschriftungsfelder 4. BESCHRIFTUNGSFELDER 4.1 Beschriftungsfeld wechseln Die Bildstrecke zeigt, wie Sie bei der Serie 10 „Home Office“ und Serie 40 „Kompakt“ die Be- schriftungsfelder problemlos wechseln können; BT 10-235 / BT 10-236, BT 40-801 / BT 40-802 und BT 40-811 / BT 40-812. -
Seite 17: Technische Daten
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ T echnische Daten 5 TECHNISCHE DATEN Technische Daten Anschlussart Analoges Telefonnetz, a / b-Schnittstelle Energieversorgung Über die a / b-Schnittstelle Schleifenstrom 20-60 mA Schleifenspannung 20-70 VDC Zusatzversorgung 12 V= potentialfrei +/- 3 V, max. 500 mA Achtung: nur bei Verwendung des Heizwiderstands erforderlich (SELV, EN 60950) Abschluss Zr nach TBR 21... -
Seite 18: Bemaßungsskizzen
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Bemaßungsskizzen Bemaßung in mm BT 40-801 BT 40-802 Maße (H x B x T) Außenmaße: 210 x 110 x 43 mm Maße des Elektronikgehäuses: 187,4 x 94 x 43 mm Wir empfehlen eine Hohlraumtiefe von 43 - 53 mm (inkl. - Seite 19 Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Bemaßungsskizzen Bemaßung in mm BT 10-631 BT 10-632 BT 10-633 BT 10-634 Maße (H x B x T) Außenmaße: 245 x 155 x 43 mm Maße des Elektronikgehäuses: 187,4 x 94 x 43 mm Wir empfehlen eine Hohlraumtiefe von 43 - 53 mm (inkl.
-
Seite 20: Anmeldung
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Bemaßungsskizzen Bemaßung in mm M 16 BT 40-811 BT 40-812 Maße (H x B x T) Außenmaße: 226 x 142 x 65 mm Ø... -
Seite 21: Rechtliche Hinweise
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Rechtliche Hinweise Rechtliche Hinweise: Infos zum Produkthaftungsgesetz: 1. Änderungen an unseren Produkten, die dem 1. Alle Produkte aus dieser Anleitung dürfen technischen Fortschritt dienen, behalten wir nur für den angegebenen Zweck verwendet uns vor. - Seite 22 Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Thema der Seiten Notizen...
-
Seite 23: Thema Der Seiten Notizen
Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Anleitung Türtelefone Serie 10 – „Home Office“ / Serie 40 – „Kompakttelefon“ Thema der Seiten Notizen... - Seite 24 Version: 1.2 Stand: Mai 2010 Telecom Behnke GmbH Gewerbepark „An der Autobahn“ Robert-Jungk-Straße 3 66459 Kirkel Deutschland / Germany Info-Hotline: +49 (0) 68 41 / 81 77-700 Service-Hotline: +49 (0) 68 41 / 81 77-777 Telefax: +49 (0) 68 41 / 81 77-750 Internet: www.behnke-online.de...
