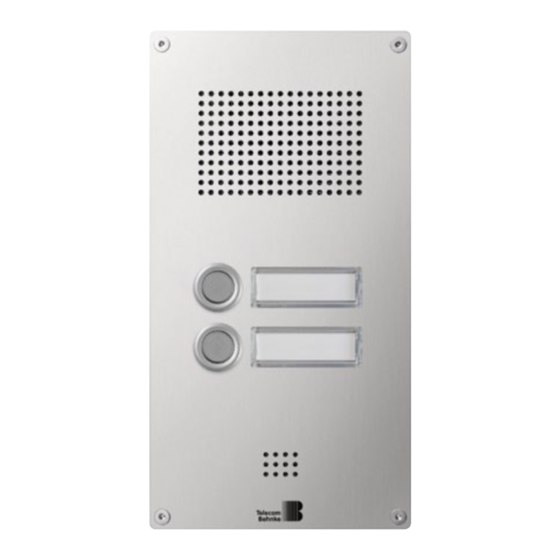

Telecom Behnke Serie 5 Anleitung
Türtelefon
Vorschau ausblenden
Andere Handbücher für Serie 5:
- Anleitung (104 Seiten) ,
- Kurzanleitung (60 Seiten) ,
- Anleitung (116 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Telecom Behnke Serie 5
Inhaltszusammenfassung für Telecom Behnke Serie 5
- Seite 1 Türtelefon Serie 5 Version 1.0 Anleitung...
-
Seite 2: Service Und Vertrieb
Anleitung Serie 5 Service und Vertrieb Wichtige Hinweise – bitte beachten! 1. Die Installation und die Wartung der 2. Trennen Sie die Geräte vor Wartungs- und Behnke-Telefone und ihrer Zubehörteile Reparaturarbeiten vom Stromnetz (Stecker- dürfen nur durch eine Elektrofachkraft netzteil) und vom Netzwerk. -
Seite 3: Inhaltsverzeichnis
3 Konfigurationsmodus beenden 4.1 Beispielkonfiguration Türtelefon 4.2 Tabelle der Konfigurationsschritte 5. Bedienung 5.1 Anwählen einer gespeicherten Rufnummer auf Tastendruck 5.2 Anrufen eines Behnke Telefons Serie 5 5.3 Türöffnen von innen 5.4 Steuerungsmöglichkeiten während der Sprachverbindungen 6. Problembehandlung 7. Rechtliche Hinweise... -
Seite 4: Kurzanleitung
Anleitung Serie 5 Kurzanleitung 1. KURZANLEITUNG 1.1 Installieren Steuerkontakt Ruhekontakt Arbeitskontakt a-Ader Tel. b-Ader – 12 V= Telefonleitung; analoger Hauptanschluss oder Nebenstelle einer Telefonanlage Relais; Relaisschaltleistung: max. 60 VA / 24 W: 0,5 A, 120 V~ / 1 A, 24 V= Zusatzversorgung;... -
Seite 5: Konfigurieren
2 ▸ Gerät wählt die gespeicherte Rufnummer ▸ Behnke Telefon Serie 5 anrufen 3 ▸ Sprechen. ▸ Behnke Telefon Serie 5 hebt ab und meldet sich mit einem Piepton 1.4 Türöffnen von innen ▸ Taste * drücken innerhalb von zwei Sekunden nach dem Piepton (wenn bereits mehr als 2 Sekunden vorüber sind, kann... -
Seite 6: Einleitung
Anleitung Serie 5 Einleitung 2. EINLEITUNG 2.1 Allgemeine Leistungsmerkmale Das Behnke Telefon Serie 5 ist ein hochwerti- ges Freisprechtelefon, das wie ein normales ▸ Vollduplex-Freisprechtelefon Telefon an einem analogen Hauptanschluss oder einer analogen Nebenstelle einer Im Standardbetrieb arbeitet das Behnke Tele- Telefonanlage betrieben werden kann. - Seite 7 Anleitung Serie 5 Einleitung Annehmen von eingehenden Anrufen Steuerfunktionen: automatisches oder ▸ ▸ Eingehende Anrufe können auf Tastendruck manuelles Ansteuern des Relais manuell angenommen werden oder automatisch Das eingebaute Relais kann zu vielfältigen nach dem ersten erkannten Klingelzeichen. Steuerfunktionen genutzt werden. Dazu kann die Betriebsart eingestellt werden.
-
Seite 8: Technische Daten
Anleitung Serie 5 Einleitung 2.2 Technische Daten Anschlussart: analoges Telefonnetz, a / b-Schnittstelle Energieversorgung: über die a / b-Schnittstelle Schleifenspannung: 20-70 VDC Schleifenstrom: 20-60 mA Zusatzversorgung: 12 V= potentialfrei +/-3 V, max. 500 mA Behnke-Steckernetzteil oder andere Zusatzversorgung in Verbindung mit Behnke-DC-DC-Wandler; pro Steckernetzteil ein Behnke-Telefon möglich... -
Seite 9: Inbetriebnahme
Serie 5 an einen analogen Telefonhaupt- anschluss oder an eine analoge Nebenstelle einer Telefonanlage angeschlossen werden. Dabei wird die zweiadrige Telefonleitung zum Behnke Telefon Serie 5 geführt und an der dafür vorgesehenen Anschlussklemme angeschlossen. Sie können darüber hinaus eine 12 V+- poten-... -
Seite 10: Anschlussplan
Anleitung Serie 5 Inbetriebnahme 3.2 Anschlussplan Mikrofon Prozessor Lautsprecher Tasten Taste 1 Beleuchtung Taste 1 Taste 2 Beleuchtung Taste 2 Relais 1 Relaisschaltleistung: max. 60 VA/24 W: 0,5 A, 120 V~/1 A, 24 V= Steuerkontakt Ruhekontakt Arbeitskontakt Erde Zusatzversorgung potentialfreie Spannung z. B. von... -
Seite 11: Vorgabekonfiguration In Verbindung Mit Einer Ac14 Agfeo Anlage
Wird das Gerät in Verbindung mit einer AC14 AGFEO TK-Anlage erworben, so gilt folgende Vorgabekonfiguration: ▸ Gerät Serie 5 mit einer Direktruftaste + eine Gegenstelle + eine TK Anlage ▸ Gerät Serie 5 mit zwei Direktruftasten + zwei Gegenstellen + eine TK Anlage TLN 2 (Rufnr. -
Seite 12: Beschriftungsfeld Wechseln
Anleitung Serie 5 Inbetriebnahme 3.4 Beschriftungsfeld wechseln Beschriftungsfeld mit Hilfe eines Schrauben- drehers aus dem Türtelefon hebeln. Vorlage zur Beschriftung unter www.behnke-online.de/beschriftung Nutzen Sie zur Beschriftung den beiliegen- den Bogen. Beschrifteten Papierstreifen in das Beschriftungsfeld einschieben. Beschriftungsfeld in die Öffnung des Türtele- fons eindrücken –... -
Seite 13: Konfiguration
Von Ferne mit tonwahlfähigem Telefon: 3 Konfigurationsmodus beenden ▸ Behnke Telefon Serie 5 anrufen ▸ ▸ Behnke Telefon Serie 5 hebt ab und meldet Taste * drücken oder 30 Sekunden sich mit einem Piepton keine Eingabe ▸ Taste * drücken innerhalb von zwei Sekunden nach dem Piepton (wenn bereits mehr als 2 Sekunden vorüber sind, kann... -
Seite 14: Beispielkonfiguration Türtelefon
Anleitung Serie 5 Konfiguration 4.1 Beispielkonfiguration Türtelefon Ein Behnke Telefon Serie 5 mit zwei beschrif- teten Direktruftasten soll eingesetzt werden. Dazu wurde das Behnke Telefon Serie 5 installiert und an einer Nebenstelle der Telefonanlage in Betrieb genommen, wobei das Relais als Türöffner-Relais beschaltet wurde. -
Seite 15: Tabelle Der Konfigurationsschritte
Anleitung Serie 5 Konfiguration 4.2 Tabelle der Konfigurationsschritte Code Parameter Bestätigung Reset und Auslieferungszustand herstellen: * * * * Bei einem Reset wird der komplette Speicher gelöscht und alle Parameter auf die Vorgabe im Auslieferungszustand eingestellt. Ein Reset dauert einige Sekunden. Während dessen ist ein hoher Piepton zu hören. - Seite 16 12 V angeschlossen ist, über diesen Konfigurationsschritt akti- viert und die gewünschte Lautstärke eingestellt werden. Wenn keine Zusatzversorgung angeschlossen ist, oder diese ausfällt, fällt das Behnke Telefon Serie 5 automatisch in den Standard- Vollduplex-Betrieb zurück. Betriebsart Relais: Vorgabe: 4 0 = inaktiv 1 = aktivierbar über Telefon...
- Seite 17 Anleitung Serie 5 Konfiguration Code Parameter Bestätigung Rufnummer: Vorgabe: s. Text Rufnummer ▸ Rufnummer 1 (Taste 1) Rufnummer ▸ Rufnummer 2 (Taste 2) Die Rufnummern bestehen nur aus Ziffern und sind maximal 20-stellig. Bei der Eingabe der Rufnummern sind folgende Son- dersymbole zulässig:...
- Seite 18 Anleitung Serie 5 Konfiguration Code Parameter Bestätigung Anzahl der langen Sprachansagen festlegen: Vorgabe: 1 * * * Anzahl der langen Sprachansagen 1 = 1 Ansage (Ansage 6: 40 s) 2 = 2 Ansagen (Ansage 6: 20 s und Ansage 7: 20 s)
- Seite 19 Anleitung Serie 5 Konfiguration Code Parameter Bestätigung Sprachansage abspielen: 1 = Ansage 1 abspielen (kurze Ansage) 2 = Ansage 2 abspielen (kurze Ansage) 3 = Ansage 3 abspielen (kurze Ansage) 4 = Ansage 4 abspielen (kurze Ansage) 5 = Ansage 5 abspielen (kurze Ansage)
- Seite 20 Anleitung Serie 5 Konfiguration Code Parameter Bestätigung Beispiel: Angenommen, es wurden über den Konfigurationsschritt 51 folgende Sprachansagen aufgenommen: 1. Sprachansage (51-1): „Tastendruck erkannt.“ 3. Sprachansage (51-3): „Bitte warten. Verbindung wird aufgebaut.“ 9. Sprachansage (51-9): „Anruf vom Türtelefon.“ Durch folgende Eingabe werden die Sprachansagen bei...
-
Seite 21: Bedienung
Gerät bei Betätigung dieser Taste abhebt und sofort mit einem Beim Einsatz als Türtelefon wird im Allgemei- Fehlerpiepton wieder auflegt. nen das Relais des Behnke Telefons Serie 5 als ▸ Mit Konfigurationsschritt 04 kann einge- Türöffner-Relais beschaltet. Während einer... -
Seite 22: Steuerungsmöglichkeiten Während Der Sprachverbindungen
B. auf 55, dann erfolgt das Ansteuern des Türöffner-Relais durch Wahl von 55 # auf dem tonwahlfähigen Telefon. 5.4 Steuerungsmöglichkeiten während der Sprachverbindungen Während einer Sprachverbindung bietet das Behnke Telefon Serie 5 folgende Steuerungs- möglichkeiten, die über ein tonwahlfähiges Telefon aktiviert werden können: Eingabe Funktion Aktivierungscode # Relais aktivieren Damit das Relais über einen Aktivierungscode aktiviert werden... -
Seite 23: Problembehandlung
Anleitung Serie 5 Problembehandlung 6. PROBLEMBEHANDLUNG Problem Ursache Maßnahme Gerät legt bei der Für die Direktruftaste wurde Mit Konfigurationsschritt 21 bzw. Betätigung der keine Nummer hinterlegt 22 eine Nummer konfigurieren Taste direkt mit Fehlerton wieder Gerät reagiert nicht 1) Einschaltverzögerung zu hoch... - Seite 24 Anleitung Serie 5 Problembehandlung Problem Ursache Maßnahme Der Relaiscode 1) Falscher oder kein Relaiscode 1) Mit dem Konfigurationsschritt 10 aktiviert das Relais programmiert bzw. 11 lassen sich zwei unab- nicht hängige Relaiscodes program- mieren. Diese können abhängig von der Betriebsart unterschied- lich genutzt werden, z.
- Seite 25 Anleitung Serie 5 Problembehandlung Problem Ursache Maßnahme Aktivierung des Manuelle Anrufannahme aktiv Anrufen, Taste drücken, Konfigu- Konfigurationsmo- rationsmodus, 03 1 #, Auflegen dus nicht möglich Für Fernkonfiguration verwendetes Eine Fernkonfiguration ist nur bei Telefon sendet keine MFV-Töne Verwendung eines tonwahlfähi- gen Telefons (=Telefon, das MFV- Töne senden kann) möglich.
- Seite 26 Bei der Eingabe von unzulässigen oder unzulässige Taste gedrückt Werten oder beim Drücken unzu- lässiger Tasten bricht das Behnke Telefon Serie 5 die Eingabe des Konfigurationsschrittes mit einem Fehlerton ab. Danach kann und sollte der Konfigurations- schritt noch einmal, diesmal aber richtig eingegeben werden.
-
Seite 27: Rechtliche Hinweise
Anleitung Serie 5 Rechtliche Hinweise 7. RECHTLICHE HINWEISE Infos zum Produkthaftungsgesetz: 1. Änderungen an unseren Produkten, die 1. Alle Produkte aus dieser Anleitung dürfen dem technischen Fortschritt dienen, behal- nur für den angegebenen Zweck verwendet ten wir uns vor. Die abgebildeten Produkte werden. -
Seite 28: Eg-Konformitätserklärung
Anleitung Serie 5 EG-Konformitätserklärung www.behnke-online.de... - Seite 29 Anleitung Serie 5 Notizen www.behnke-online.de...
- Seite 30 Anleitung Serie 5 Notizen www.behnke-online.de...
- Seite 31 Anleitung Serie 5 Notizen www.behnke-online.de...
- Seite 32 Version: 1.0 April 2011 Telecom Behnke GmbH Gewerbepark „An der Autobahn“ Robert-Jungk-Straße 3 66459 Kirkel Deutschland / Germany Info-Hotline: +49 (0) 68 41 / 81 77-700 Service-Hotline: +49 (0) 68 41 / 81 77-777 Telefax: +49 (0) 68 41 / 81 77-750 Internet: www.behnke-online.de...
