5
ZUBEHÖR

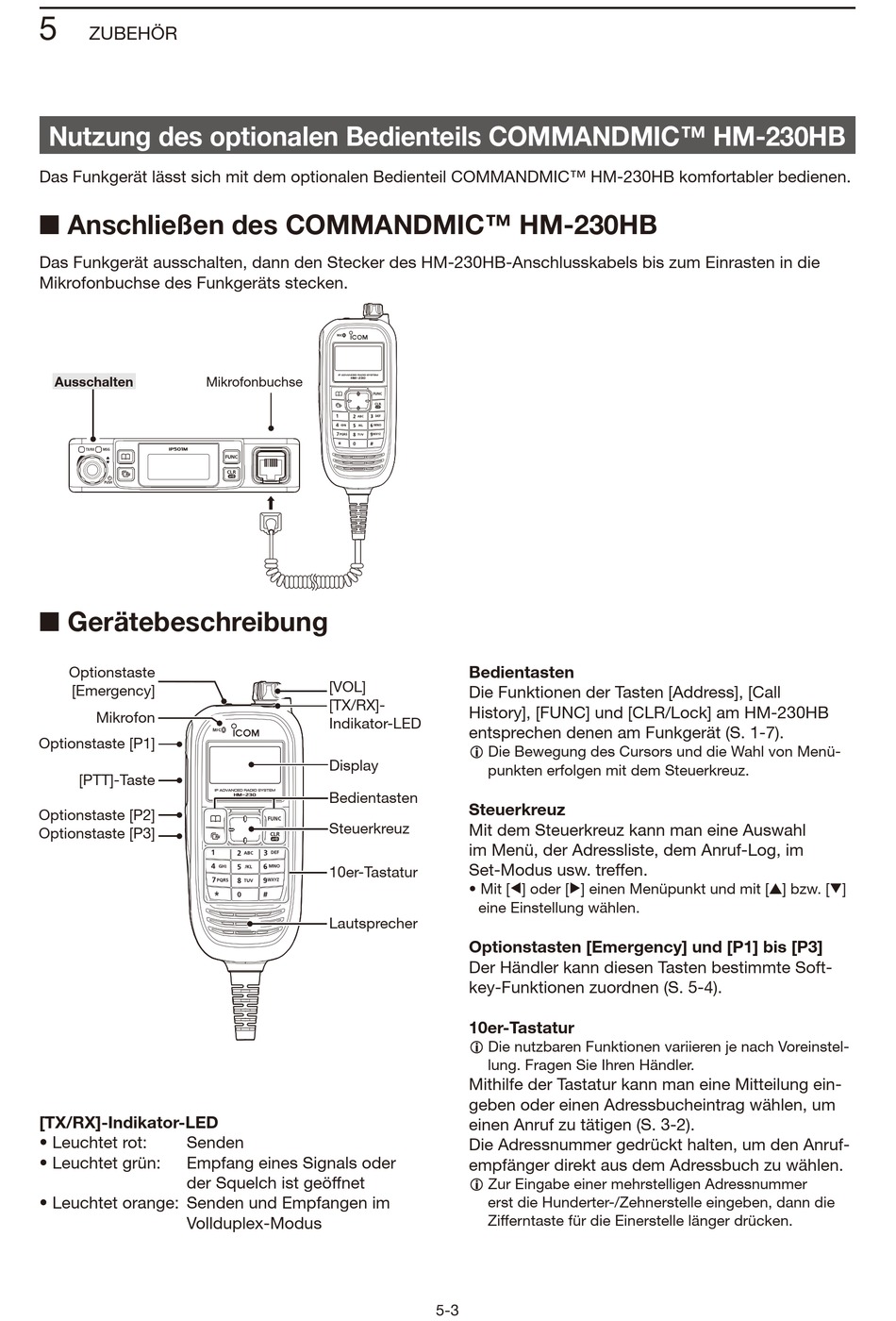

Nutzung des optionalen Bedienteils COMMANDMIC™ HM-230HB
Das Funkgerät lässt sich mit dem optionalen Bedienteil COMMANDMIC™ HM-230HB komfortabler bedienen.
■ Anschließen des COMMANDMIC™ HM-230HB
Das Funkgerät ausschalten, dann den Stecker des HM-230HB-Anschlusskabels bis zum Einrasten in die
Mikrofonbuchse des Funkgeräts stecken.
Ausschalten
Mikrofonbuchse
IP501M
■ Gerätebeschreibung
Optionstaste
[Emergency]
Mikrofon
Optionstaste [P1]
[PTT]-Taste
Optionstaste [P2]
Optionstaste [P3]
[TX/RX]-Indikator-LED
• Leuchtet rot:
Senden
• Leuchtet grün:
Empfang eines Signals oder
der Squelch ist geöffnet
• Leuchtet orange: Senden und Empfangen im
Vollduplex-Modus
Bedientasten
[VOL]
Die Funktionen der Tasten [Address], [Call
[TX/RX]-
History], [FUNC] und [CLR/Lock] am HM-230HB
Indikator-LED
entsprechen denen am Funkgerät (S. 1-7).
L Die Bewegung des Cursors und die Wahl von Menü-
Display
punkten erfolgen mit dem Steuerkreuz.
Bedientasten
Steuerkreuz
Steuerkreuz
Mit dem Steuerkreuz kann man eine Auswahl
im Menü, der Adressliste, dem Anruf-Log, im
Set-Modus usw. treffen.
10er-Tastatur
• Mit [Ω] oder [≈] einen Menüpunkt und mit [Ù] bzw. [√]
eine Einstellung wählen.
Lautsprecher
Optionstasten [Emergency] und [P1] bis [P3]
Der Händler kann diesen Tasten bestimmte Soft-
key-Funktionen zuordnen (S. 5-4).
10er-Tastatur
L Die nutzbaren Funktionen variieren je nach Voreinstel-
lung. Fragen Sie Ihren Händler.
Mithilfe der Tastatur kann man eine Mitteilung ein-
geben oder einen Adressbucheintrag wählen, um
einen Anruf zu tätigen (S. 3-2).
Die Adressnummer gedrückt halten, um den Anruf-
empfänger direkt aus dem Adressbuch zu wählen.
L Zur Eingabe einer mehrstelligen Adressnummer
erst die Hunderter-/Zehnerstelle eingeben, dann die
Zifferntaste für die Einerstelle länger drücken.
5-3
