Konfiguration - fortsetzung
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.

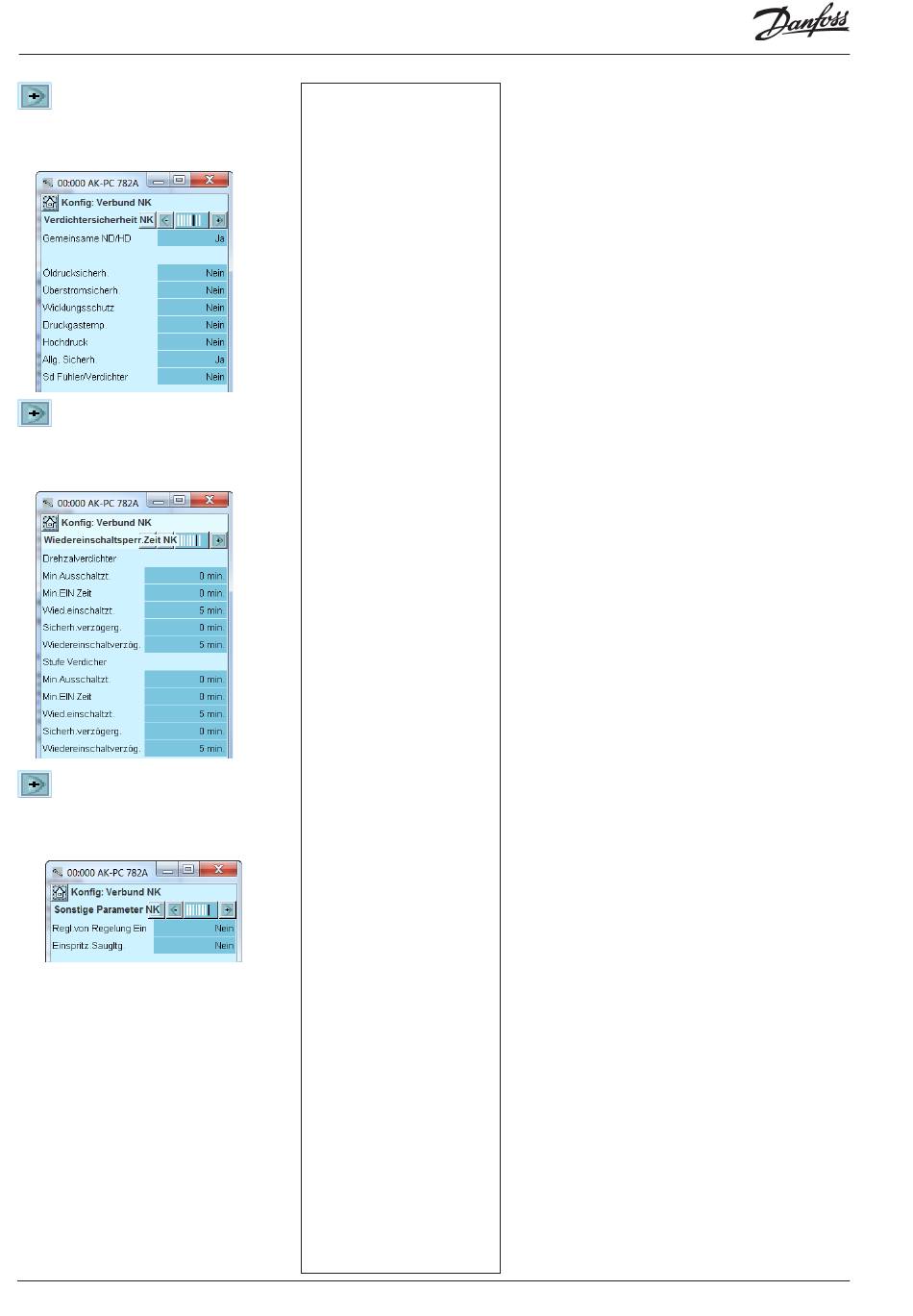

8. Verdichterüberwachung einstel-
len
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
9. Verzögerungszeiten für
Verdichterbetrieb einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.

10. Diverse Funktionen einstellen

58
In unserem Beispiel wählen wir :
- Gemeinsamer Schutz, der für alle
Verdichter gilt.
- Allgemeiner Schutz, der für jeden
einzelnen Verdichter gilt.
(Die Übrigen hätten gewählt
werden können, wenn es An-
forderungen an eine besondere
Sicherheitsautomatik für jeden
Verdichter gäbe.)
Min. Aus-Zeit für Verdichterrelais.
Min. Ein-Zeit für Verdichterrelais.
Startintervall des Verdichters.
Die Einstellungen gelten nur
für das den Verdichtermotor
schaltende Relais. Sie gelten
nicht für die Entlastungen.
Überlagern die Einschränkungen
einander, werden vom Regler die
längsten Einschränkungszeiten
angewandt.
In unserem Beispiel verwenden
wir diese Funktionen nicht
Leistungsregler RS8HL203 © Danfoss 2017-11
Sd max. Begrenzung
Max. Wert für Druckgastemperatur: 10 K. Unterhalb dieser Grenze
wird die Verdichterleistung verringert und die gesamte Verflüssiger-
leistung zugeschaltet. Bei Überschreiten des Grenzwerts wird die
gesamte Verdichterleistung abgeschaltet.
Pc Max. Grenze
Max. Wert für Verflüssigerdruck in Bar
Bei 3 K unter dem Grenzwert wird die gesamte Verflüssigerleistung
zugeschaltet und die Verdichterleistung vermindert.
Bei Überschreiten des Grenzwerts wird die gesamte Verdichterleis-
tung abgeschaltet.
Tc Max. Grenze
(Wenn ausgewählt ist, dass der Parameter bei der
Grenzwert in °C.
Verflüssigerkonfiguration angezeigt werden soll.)
Pc Max Verzögerung
Verzögerungszeit für den Alarm Pc max
T0 Min. Grenze
Unterer Wert für Saugdruck in °C.
Bei Unterschreiten des Grenzwertes wird die gesamte Verdichterleis-
tung abgeschaltet.
T0 Max Alarm
Alarmgrenze für hohes Saugdruck P0.
T0 Max. Verzögerung
Verzögerungszeit vor Alarm für hohes Saugdruck P0.
Sicherheitszeitraum vor Neustart
Gemeinsame Verzögerungszeit vor Neustart der Verdichter.
(Gilt für die Funktionen: „Sd max limit", „Pc max limit" und „P0 min
limit").
SH Min Alarm
Alarmgrenze für min. Überhitzung in der Saugleitung.
SH Max Alarm
Alarmgrenze für max. Überhitzung in der Saugleitung.
SH Alarmverzögerung
Verzögerungszeit vor Alarmauslösung für min./max. Überhitzung in
der Saugleitung.
8 - Verdichter / Sicherheit
Gemeinsamer Schutz
Man kann sich für einen übergeordneten, gemeinsamen Sicherheits-
eingang für alle Verdichter entscheiden. Bei Auslösen eines Alarms
werden alle Verdichteren abgeschaltet.
Schutz des Öldrucks u. Ä.
Hier wird festgelegt, ob ein solcher Schutz angeschlossen werden soll.
Bei „Generel" kommt ein Signal von jedem Verdichter.
Individuelle Sd Sicherh.
Wählen Sie aus, ob eine Sd-Messung für jeden Verdichter
erfolgen soll.
Max.Druckgastemp.
Ausschaltungstemperatur.
Sd Verd. Alarmverzög.
Verzögerungszeit für Alarm
Sd Verdi.Sicherh.ausschalt.
Einstellung ob Sicherheitsausschaltung
9 - Minimale Betriebszeiten
Hier werden die Betriebszeiten eingestellt, sodass unnützer Lauf
vermieden wird.
Zeit für Neustart = die Zeit zwischen zwei aufeinander folgende
Starts.
Sicherheitszeiten
- Verzögerungszeit
Zeitverzögerung vom Ausfall der Sicherheitsautomatik bis zur
Fehlermeldung vom Verdichter. Diese Einstellung gilt für alle Sicher-
heitseingänge des entsprechenden Verdichters.
- Neustartverzögerung
Die Mindestzeit eines Verdichters muss nach einer Sicherheitsab-
schaltung in Ordnung sein. Danach darf er erneut gestartet werden.
10 - Diverse
Injection ON
DO: Die Funktion wird gewählt, wenn hierfür ein Relais reserviert
werden soll. (Diese Funktion ist mit dem Regler mit Expansionsventil
zu verdrahten, sodass die Flüssigkeitseinspritzung bei Sicherheitsab-
schaltung des letzten Verdichters geschlossen wird.)
Netzwerk: Das Signal wird über die Datenübertragung an Regler
gesendet.
Verdichter Startverzög
Verzögerungszeit für Verdichter start
Einspr. Ausschalt.verz.
Verzögerungszeit für "Injection off"
Einspritz.Saugleitung
Die Funktion ist zu wählen, wenn eine Flüssigkeitseinspritzung in der
Saugleitung erfolgen soll, um die Druckgastemperatur niedrig zu
halten.
AK-PC 782A
