Konfiguration - fortsetzung

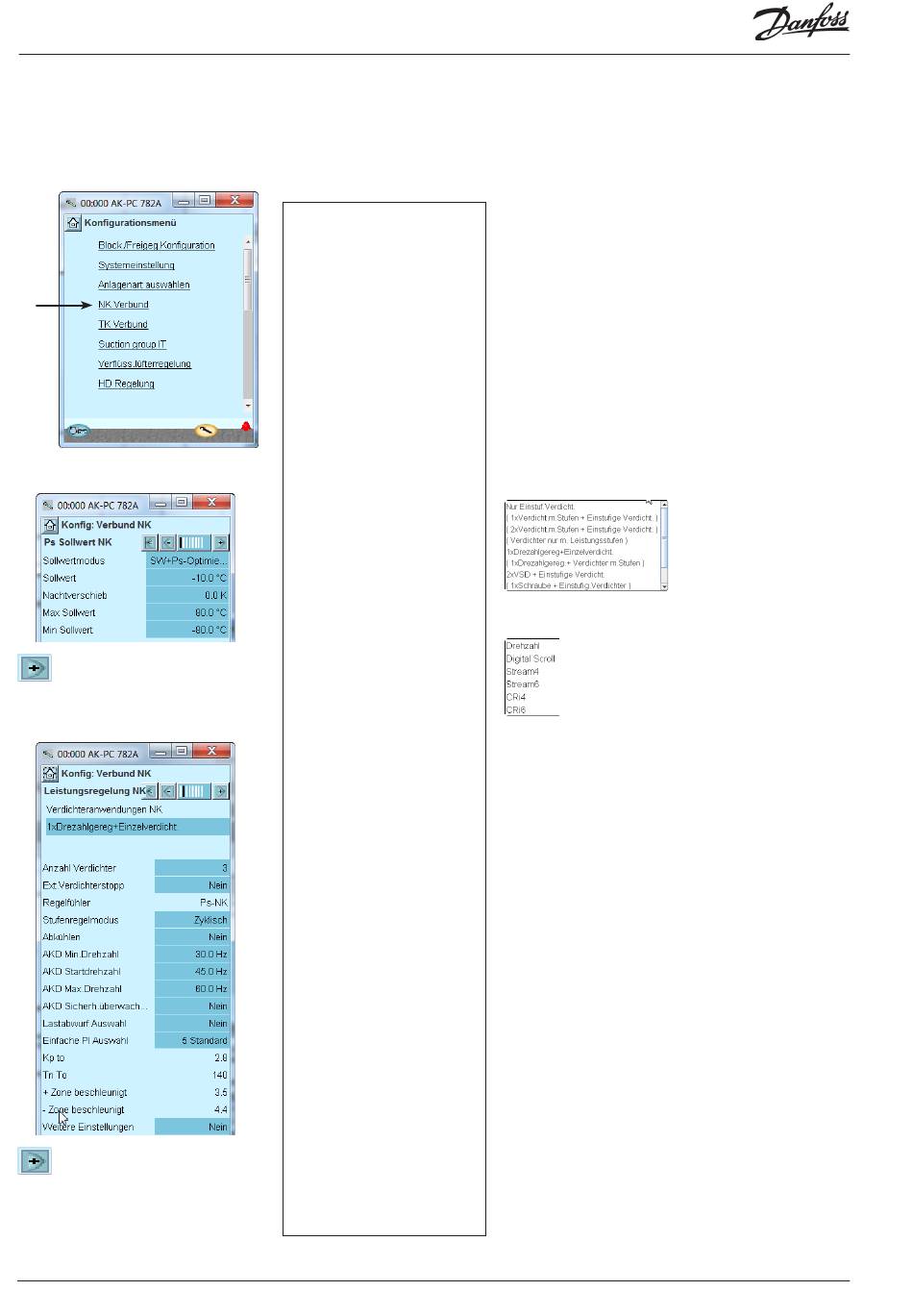

Die Steuerung des Verbund NK einstellen

1. Gehen Sie zum Konfigurations-
menü
2. Wähle NK Verbund
3. Die Werte für den Sollwert ein-
stellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
4. Werte für die Leistungsregelung
einstellen
Um zur nächsten Seite zu gelangen
ist das +-Schaltfeld zu betätigen.
56
Das Konfigurationsmenü im
Service-Tool ändert sich jetzt. Die
für den gewählten Anlagentyp
möglichen Einstellungen werden
angezeigt.
In unserem Beispiel wählen wir:
- P0 optimierung
- Saugdruck = -10°C
Die Einstellungen sind hier im
Bild angezeigt.
In unserem Beispiel wählen wir:
- AKD + Einstuf. Verd.
- 3 Verdichter
- Cyklisch
Leistungsregler RS8HL203 © Danfoss 2017-11
3 - Sollwert Methode
Verschiebung des Saugdrucks mit externen Signalen.
0: Sollwert = Setpoint + Nachtverschiebung+ offset von externen 0-10
V Signal.
1: Sollwert = Setpoint + offset von P0 Optimierung
Sollwert ( -80 bis +30°C)
Sollwert für den gewünschten Saugdruck in °C.
Offset via Ext. Eingang
Einstellen ob externen 0-10 V Signal benutzt werden soll.
Offset bei max. Signal (-100 bis +100 °C)
Verschiebungswert bei max. Signal (10 V).
Offset bei min. Signal (-100 bis +100 °C)
Verschiebungswert bei min. Signal (0 V).
Offset Filter (10 - 1800 s)
Hier einstellen ob eine schnelle Änderung im Sollwert eingesetzt werden
darf.
Nachtverschiebung durch DI
Wählen ob ein Digitaler Eingang notwendig ist für aktivierung von
Nachtbetrieb. Nachtbetrieb kann auch durch den Internen Wochenzeit-
plan oder Via Netzwert Signal geregelt werden.
Nachtverschiebung (-25 - 25 K)
Verschiebung von Saugdruck bei aktiven Nachtbetrieb (in Kelvin
einstellen)
Max Sollwert (-50 bis +80 °C)
Max. zulässiger Saugdrucksollwert
Min Sollwert (-80 bis +25 °C)
Min. zulässiger Saugdrucksollwert
4 - Verdichterkombinationen
Hier einer der möglichen Verdichteranwendungen wählen
Art Führungsverdichter (nur für TK Gruppe)
• Variable
Folgende Optionen stehen für die Variable:
Anzahl Verdichter
Anzahl der Verdichter einstellen (insgesamt)
Entlastungen
Anzahl der Entlastungsvenitl einstellen
Ext. Verdichter stop
Ein externer Schalter kann angeschlossen werden, mit dem die Ver-
dichterregelung gestartet und gestoppt werden kann.
Regelungsfühler
P0: Regelt nach P0
Schaltungsmuster
Wähle Schaltungsmuster für Verdichter
Cyklisch: Ausgleichung der Laufzeit (FIFO)
Best fit: Best mögliche Leistungsanpassung
(So wenige Leistungssprünge wie möglich)
Pump down
Wähle ob eine pump down Funktion am letzten Verdichter sein soll
Synchronous speed
Nein: Es stehen zwei Analogen Ausgänge zuverfügung
Ja: Es steht eine Analoge Ausgang zuverfügung
Pump down limit Po (-80 bis +30 °C)
Wähle pump down Grenze
AKD min Drehzahl (0.5 – 60.0 Hz)
Min. Geschwindigkeit wo der Verdichter ausschalten soll
AKD start Drehzahl (20.0 – 60.0 Hz)
Minimum Geschwindigkeit wenn der Verdichter starten soll (Der einge-
stellte Wert muss höher als "VSD min. Geschwindigkeit" sein)
AKD max Drehzahl(40.0 – 120.0 Hz)
Höchst zulässige Geschwindigkeit f¨ru Verdichter
AKD Sicherheitsüberwachung
Wählen ob ein Eingang für Frequenzumformer erwünscht ist
PWM perioden Zeit
Periodendauer für das Umlaufventil (Ein-Zeit + Aus-Zeit)
PWM Min. Leistung
Mindestkapazität in der Periodendauer (ohne Mindestleistung wird der
Verdichter nicht gekühlt)
PWM Start Leistung
Minimum Leistung wenn der Verdichter Starten soll (Soll auf einen höhe-
ren Wert als "PWM Min. Leistung" eingestellt werden.
