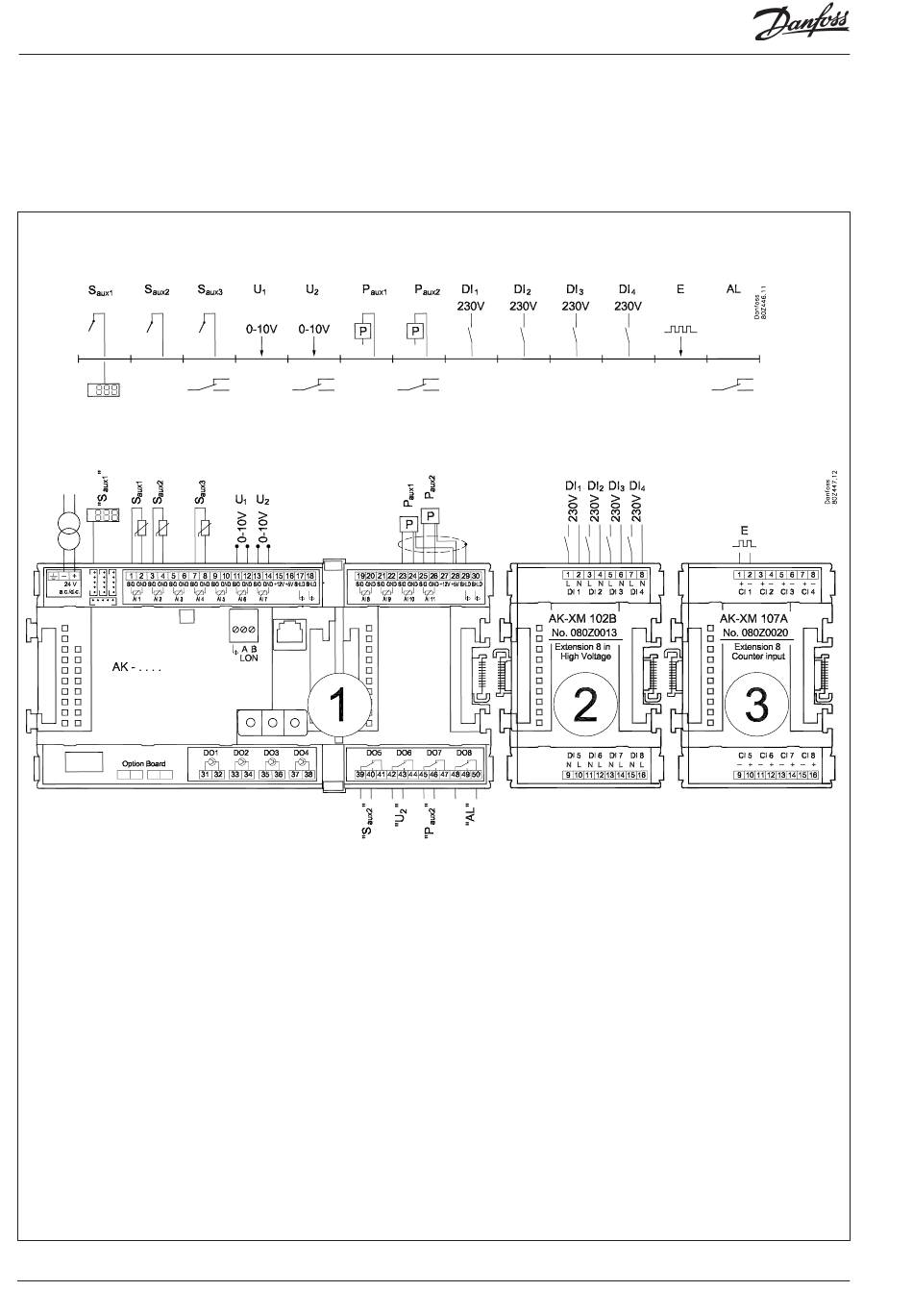

Beispiel einer Kälteanlage
Wir möchten die Systemkonfiguration anhand eines Beispiels,
bestehend aus Anschlüsse, die hierunter beschreiben sind.
Das Beispiel ist dasselbe wie im Abschnitte "Design" gezeigt
d.h. das es in Regler AK-LM 330 + 2 Ausbaumodule ist.
• Temperaturmessung mit Temperaturanzeige im Display (Saux1)
• Temperaturmessung (Saux2) und ein 230-V-Signal zur Aktivierung
während der Abtauung, damit die Alarmverzögerung verschoben
wird (DI1). Mit einem weiteren 230-V-Signal wird erkannt, dass das
Gerät nicht in Betrieb ist (DI2).
• Temperaturmessung mit Relaisfunktion (Saux3).
• Spannungsmessung (U1).
• Spannungsmessung mit Relaisfunktion (U2).
• Druckmessung bis 12 bar (Paux).
• Druckmessung mit Relaisfunktion bis 34 bar (Paux2).
• 230-V-Signale von Verdichterüberwachung (DI3 und DI4).
• Pulssignal von Messgerät (E).
• Alarmrelais (AL) (die „Stummschaltung" erfolgt über das externe
Display).
44
Überwachungseinheit RS8FR303 © Danfoss 2015-08
AK-LM 330
