Anschlussmöglichkeiten
Nachfolgend eine Übersicht über die verfügbaren Anschlüsse.
Die Texte stehen im Zusammenhang mit dem in Punkt 4
befindlichen Schema.
Analoge Eingänge
Temperaturfühler
Temperaturfühler (Saux1-Saux10), die von Thermostaten für
Überwachungs-, Relaissteuerung- und Alarmfunktionen genutzt
werden können.
Spannungssignal
Spannungssignale (Spannungseingang 1-5), die für
Überwachungs-, Relaissteuerungs- und Alarmfunktion zur
Verfügung stehen.
Druckmessumformer
Druckmessumformersignale (Paux1-Paux5), die von Pressostaten
für Überwachungs-, Relaissteuerungs- und Alarmfunktion genutzt
werden können.
On/Off-Eingänge
Kontaktfunktion (bei einem analogen Eingang) oder
Spannungssignal (bei einem Ausbaumodul)
On-/Off-Signale (DI1-DI16), die für Überwachungs-,
Relaissteuerungs- und Alarmfunktionen zur Verfügung stehen.
• Abtausignale, die zur Verlängerung der Alarmverzögerung von
Thermostaten genutzt werden.
• Gerätereinigungssignal zum Stoppen von Alarmen vom
Thermostat.
• Signal zum Rücksetzen des Alarmrelais (Stummschaltfunktion).

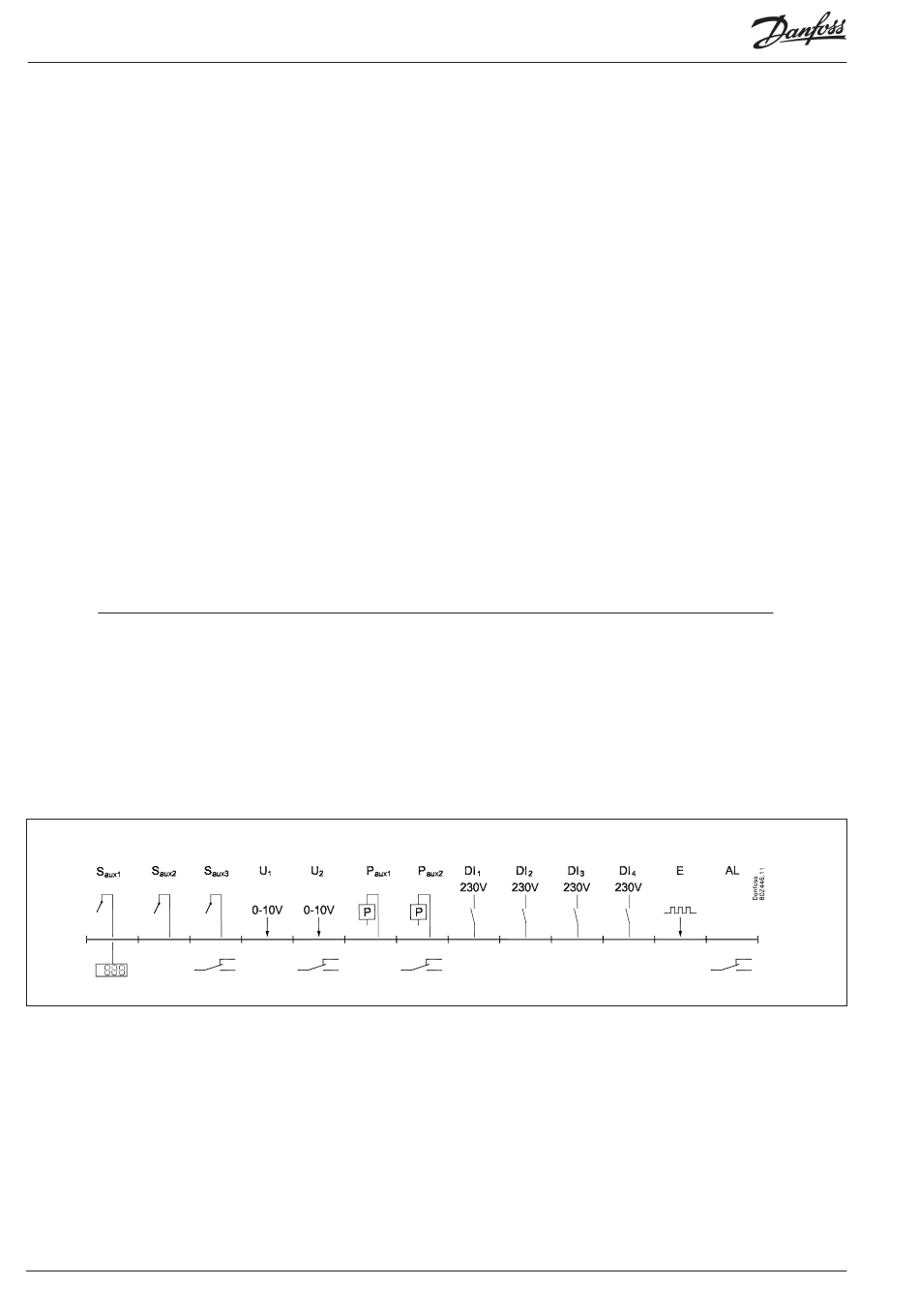

Beispiel
• Temperaturmessung mit Temperaturanzeige im Display (Saux1)
• Temperaturmessung (Saux2) und ein 230-V-Signal
zur Aktivierung während der Abtauung, damit die
Alarmverzögerung verschoben wird (DI1). Mit einem weiteren
230-V-Signal wird erkannt, dass das Gerät nicht in Betrieb ist
(DI2).
32
Überwachungseinheit RS8FR303 © Danfoss 2015-08
Pulse Eingänge
• Energiemessung
• Synchronisation
On/off Ausgänge
Relaisausgänge
• Thermostatfunktione 1-10
• Spannungssignale 1-5
• Pressostatfunktione 1-5
• Digitale Eingangsfunktione 1-16
• Alarmrelais 1-2
• Temperaturmessung mit Relaisfunktion (Saux3).
• Spannungsmessung (U1).
• Spannungsmessung mit Relaisfunktion (U2).
• Druckmessung bis 12 bar (Paux).
• Druckmessung mit Relaisfunktion bis 34 bar (Paux2).
• 230-V-Signale von Verdichterüberwachung (DI3 und DI4).
• Pulssignal von Messgerät (E).
• Alarmrelais (AL) (die „Stummschaltung" erfolgt über das externe
Display).
Die Daten aus diesem Beispiel werden auf der nächsten Seite
verwendet.
Das Resultat wird, das folgende Module eingesetzt werden
soll:
• AK-LM 330 Überwachungseinheit
• AK-XM 102B Ausbaumodule mit Digitale Hochspannungseingänge
• AK-XM 107A Ausbaumodule mit Pulseingänge
• EKA 164B
AK-LM 330
