3.3 Anschluss

3.3.1 Leistungskabel

Das Spannungsversorgungskabel muss an Klemmenblock TM1 angeschlossen werden. Für die 3-
phasige Versorgungsspannung erfolgt der Anschluss über die Klemmen L1(L), L2 und L3(N), für die
1-phasige Versorgungsspannung über die Klemmen L1(L) und L3(N).
Das Motorkabel ist an die Klemmen U, V und W des Klemmenblocks TM1 anzuschließen.
Warnung: Ein Anschluss der Spannungsversorgung an die Klemmen U, V und W führt zu einer
Zerstörung des Frequenzumrichters.

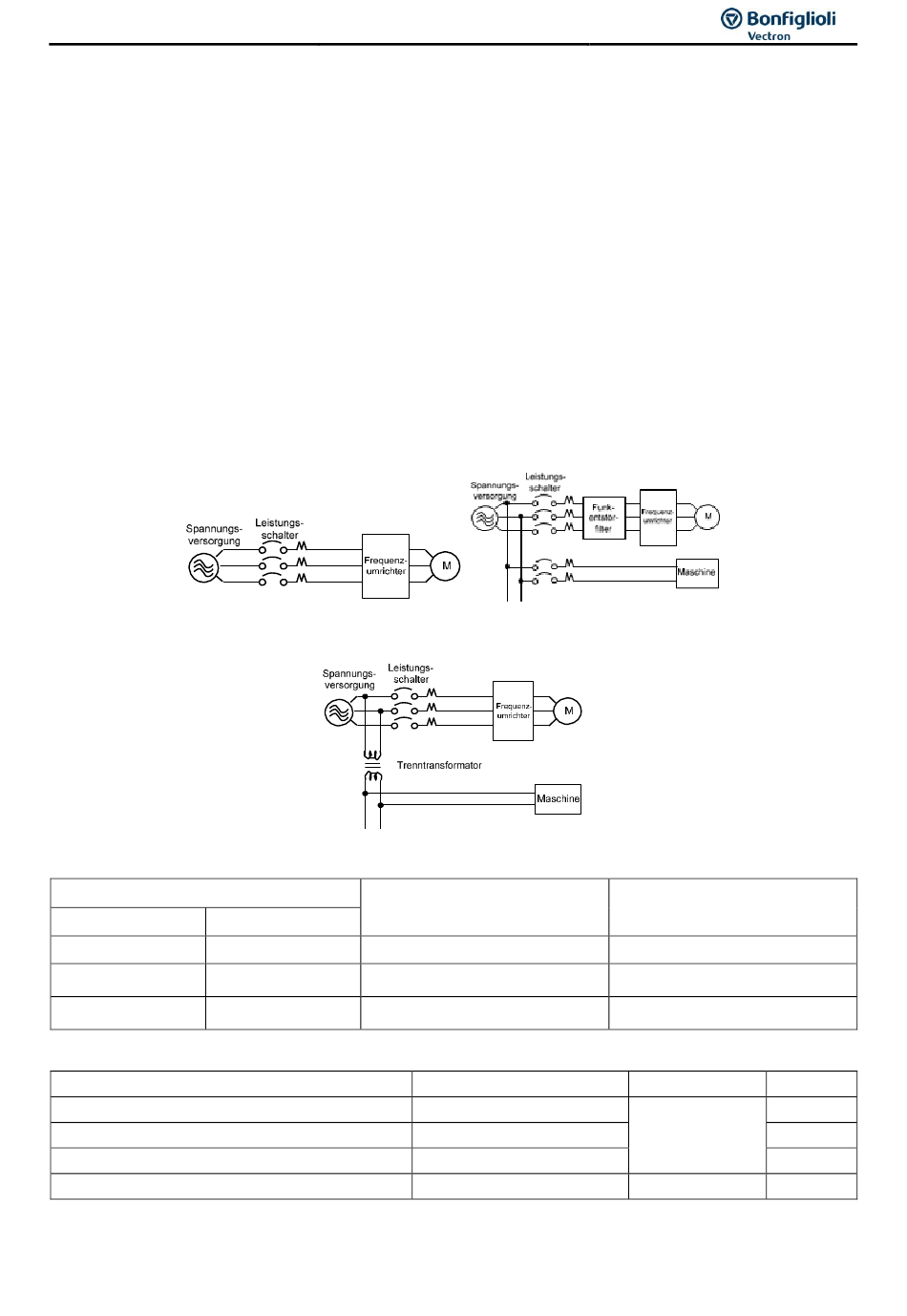

Anschlussbeispiel: Anschluss des Frequenzumrichters an eine
Spannungsversorgung
 Installieren Sie ein Funkentstörfilter oder einen Trenntransformator, wenn auch andere
elektrische Anlagen an die gleiche Spannungsversorgung angeschlossen sind, wie der
Frequenzumrichter.
Bitte beachten Sie hierbei die gültigen Normen.
Maximaler Kurzschlußstrom und maximale Versorgungsspannung (Effektivwerte):
Nenndaten Frequenzumrichter
Spannung Leistung [kW]
110V 0.2~0.75
220V 0.2~2.2
440V 0.75~2.2
Nenndaten der Leistungklemmen:
Nenndaten Frequenzumrichter
110V
220V
220V
440V
Max. Kurzschlußstrom
5000A
5000A
5000A
Leistung [kW]
0.2~0.75
0.2~0.75
1.5~2.2
0.75~2.2
16
Maximale Spannung
120V
240V
480V
Spannung Strom
30A
300V 20A
30A
600V 28A
