In einigen Abschnitten sind – alternativ zur Bedienung über das Bedienfeld – Einstell- und Anzeige-
möglichkeiten mit Hilfe der PC-Bediensoftware VPlus beschrieben. Hierbei kommuniziert VPlus über
den Anschluss X21 oder über ein optionales Kommunikationsmodul CM-232 oder CM-485 mit dem
Frequenzumrichter.
Ist die serielle Schnittstelle eines optionalen Kommunikationsmoduls CM-232 oder CM-485 z. B. mit
einer SPS verbunden, ist ein gleichzeitiger Zugriff der PC-Bediensoftware VPlus auf den Frequenzum-
richter über diese Schnittstelle nicht mehr möglich. In diesem Fall kann die Verbindung zum PC über
USB mit Hilfe eines optionalen Schnittstellenadapters am Anschluss X21 hergestellt werden.
Warnung!
Über die Modbus-Kommunikation kann eine Steuerung auf sämtliche Parameter des Fre-
quenzumrichters zugreifen.
Eine Veränderung von Parametern, deren Bedeutung dem Anwender unbekannt ist, kann
zur Funktionsunfähigkeit des Frequenzumrichters und zu gefährlichen Zuständen in der
Anlage führen.
Vorsicht!
Sollen Werte zyklisch mit hoher Wiederholrate geschrieben werden, darf kein Eintrag in
das EEPROM erfolgen, da dieses nur eine begrenzte Anzahl zulässiger Schreibzyklen hat
(ca. 1 Millionen Zyklen).Wird die Anzahl zulässiger Schreibzyklen überschritten, wird das
EEPROM beschädigt. Siehe Kapitel 8 „Handhabung der Datensätze/zyklisches Schreiben".

RS485-Verbindung:

Frequenzumrichter können durch Kommunikationsmodule CM-485 zu einem Bussystem verbunden
werden. Die Bus-Struktur ist linienförmig und als Zweidrahtleitung ausgeführt. Über einen Bus-Master
können über Modbus bis zu 247 Frequenzumrichter adressiert und angesprochen werden.
Die Frequenzumrichter können über das Bussystem parametriert und gesteuert werden. Während des
Betriebs können von einem PC oder einer SPS Daten von den Frequenzumrichtern abgefragt und ge-
setzt werden.

RS232-Verbindung:

Die RS232-Verbindung ermöglicht eine Punkt-zu-Punkt-Verbindung zwischen zwei Teilnehmern.
5.1

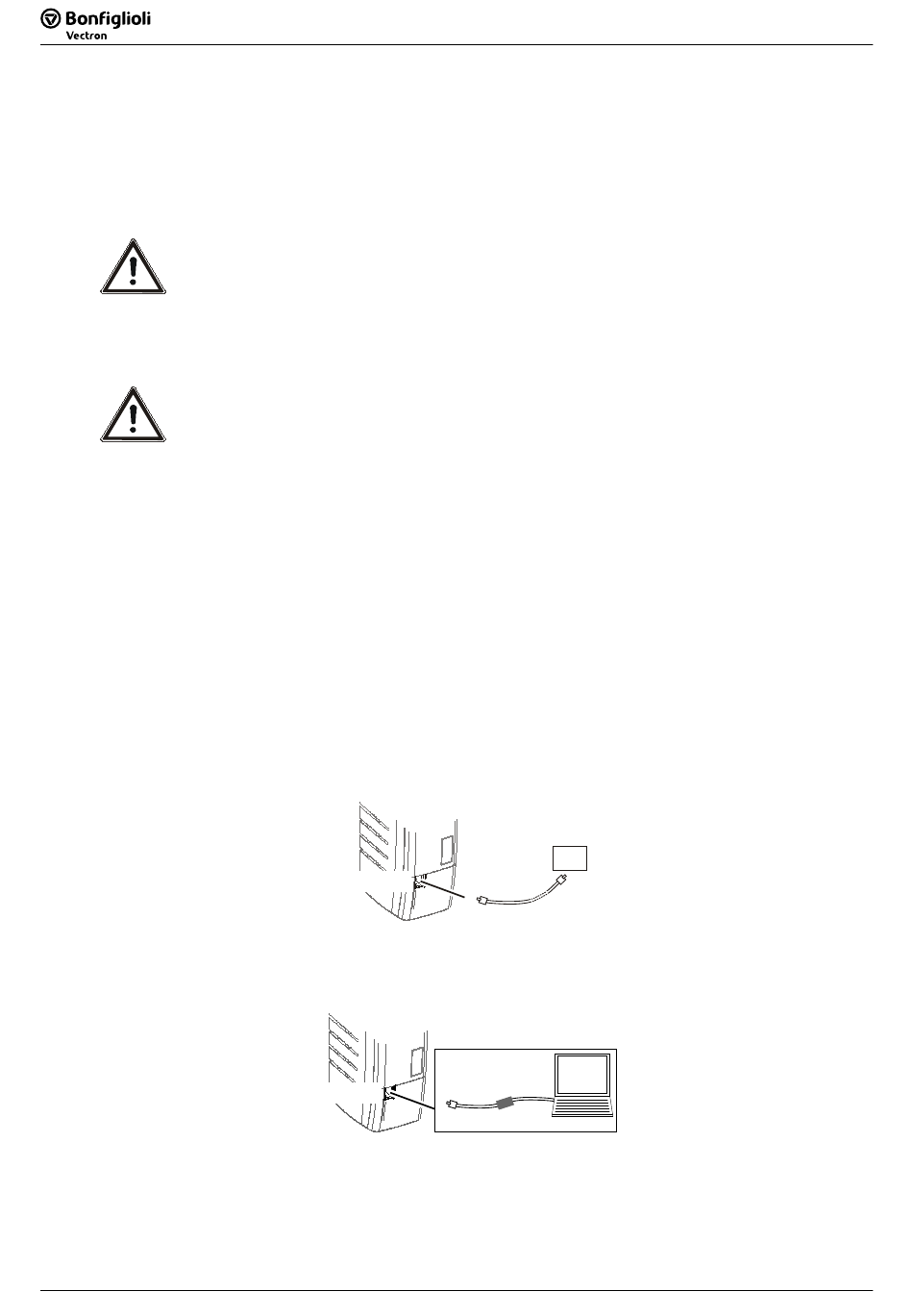

Anschluss X21

Der Anschluss X21 mit RJ45-Steckbuchse ermöglicht die Verbindung mit der seriellen Schnittstelle
RS485 einer SPS.
Über einen optionalen USB-Adapter kann die USB-Schnittstelle eines PC mit der Kommunikations-
schnittstelle X21 verbunden werden. Dies ermöglicht die Parametrierung und Überwachung mit Hilfe
der PC-Software VPlus.
Agile
14 Modbus
X21 (RJ45)
RJ45
X21 (RJ45)
02/2011 Modbus Agile
Schnittstellen RS485 und RS232
SPS
RJ45
VPlus
USB
Adapter
