5.8 Rückwandkühlkanal – Übersicht
Dank eines einzigartigen rückseitigen Kanals wird Kühlluft über Kühlkörper geleitet, wobei nur äußerst wenig Luft über die
Steuerelektronik strömt. Es gibt eine IP54-/Typ-12-Dichtung zwischen dem rückseitigen Kühlkanal und dem Elektronikbereich
®
des VLT Frequenzumrichters. Diese Kühlung an der Rückwand ermöglicht die direkte Abführung von 90 % der
Wärmeverluste aus dem Gehäuse. Dieses Design verbessert die Zuverlässigkeit und verlängert die Komponentenlebensdauer,
indem es die Innentemperaturen und die Verunreinigung der elektronischen Komponenten drastisch reduziert.
Abbildung 5.25 zeigt die Standard-Luftstromkonfiguration für einen E1h–E4h-Frequenzumrichter.
Unterschiedliche Rückwandkühlungssätze sind verfügbar, die die Luftzirkulation je nach den individuellen Bedürfnissen
umleiten. Abbildung 5.26 zeigt 2 optionale Luftzirkulationskonfigurationen für einen E1h–E4h-Frequenzumrichter.
5 5
225 mm (8.9 in)
225 mm (8.9 in)
225 mm (8.9 in)

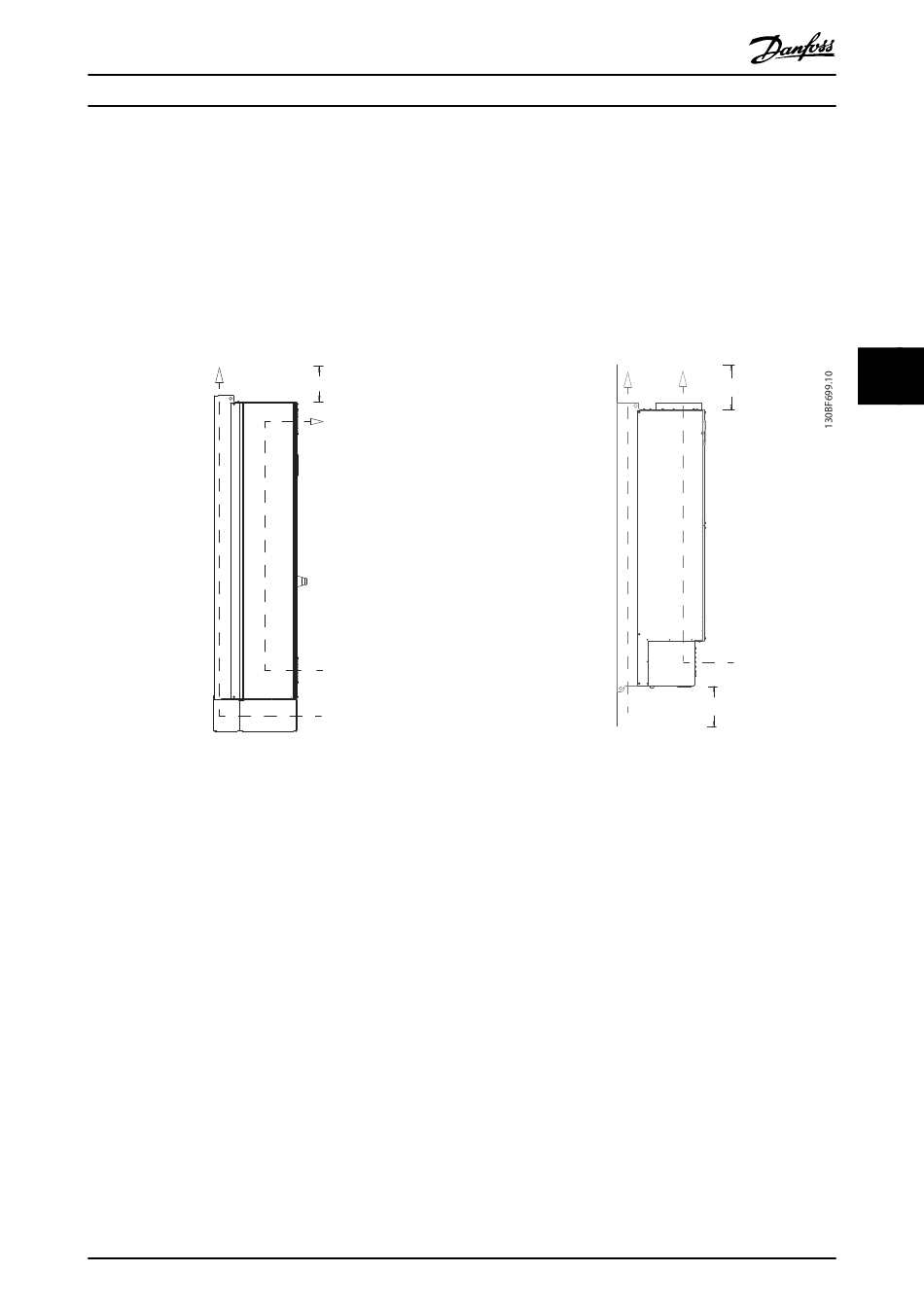

Abbildung 5.25 Standard-Luftzirkulationskonfiguration für E1h/E2h (links) und E3h/E4h (rechts)
