Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch Seite 33

Produktfunktionen
•
Am Auslass jedes Kühlers kann ein Durchflussmesser installiert und zur direkten Steuerung der Pumpe eingesetzt
werden, da die gewünschte Strömungsgeschwindigkeit bekannt und konstant ist. Mithilfe des PID-Reglers erhält
der Frequenzumrichter stets die passende Strömungsgeschwindigkeit aufrecht und gleicht sogar den sich
ändernden Widerstand im Primärrohrkreislauf aus, wenn Kühler und ihre Pumpen zu- und abgeschaltet werden.
•
Mithilfe der örtlichen Drehzahlbestimmung setzt der Bediener einfach die Ausgangsfrequenz herab, bis der
Auslegungsdurchfluss erreicht ist. Das Benutzen eines Frequenzumrichters zur Senkung der Pumpendrehzahl ähnelt
dem Trimmen der Pumpenlaufräder, der Pumpenwirkungsgrad bleibt dabei jedoch höher. Man verringert einfach
die Pumpendrehzahl, bis der richtige Durchfluss erreicht ist, und hält danach die entsprechende Drehzahl konstant.
Bei jedem Zuschalten des Kühlers arbeitet die Pumpe mit dieser Drehzahl. Da der Primärkreislauf keine Regelventile
oder sonstigen Vorrichtungen hat, die die Systemkurve beeinflussen könnten, und die durch Zu- und Abschalten
von Kühlern hervorgerufenen Schwankungen geringfügig sind, ist eine solche konstante Drehzahl angemessen.
Falls die Strömungsgeschwindigkeit im System später erhöht werden muss, kann der Frequenzumrichter einfach
die Pumpendrehzahl erhöhen, sodass kein neues Pumpenlaufrad erforderlich ist.
Flowmeter
Frequency
converter

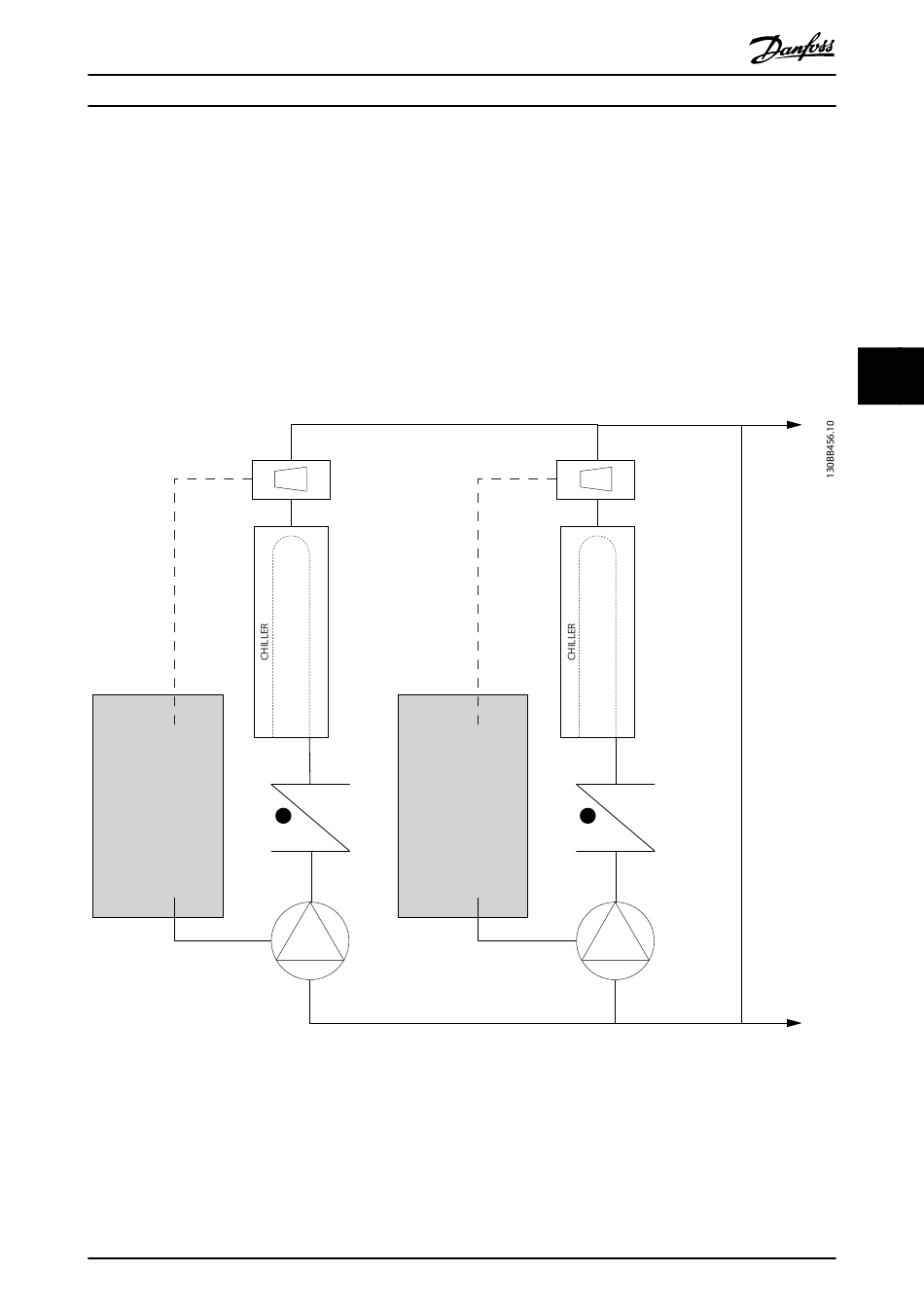

Abbildung 5.20 Mit Primärpumpen in einem Primär-/Sekundärpumpsystem eingesetzte Frequenzumrichter
Bei Ihrem Danfoss-Händler erhalten Sie weitere Informationen zum Anwendungshinweis Primärpumpen: Verbesserung von
Primärpumpen in Primär-/Sekundärsystemen .
