Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch Seite 94

Überlegungen zur elektrisch...
10 10
A Installationen mit gemeinsamem Anschluss wie in A und B gezeigt werden nur bei kurzen Kabeln empfohlen.
B Beachten Sie die in Kapitel 7.6 Kabelspezifikationen angegebene Maximallänge für Motorleitungen.
C Die in Kapitel 7.6 Kabelspezifikationen angegebene gesamte Motorkabellänge gilt nur, so lange die parallelen Kabel kurz gehalten
werden, und zwar jeweils kürzer als 10 m (32 ft).
D Berücksichtigen Sie den Spannungsabfall an den Motorleitungen.
E Berücksichtigen Sie den Spannungsabfall an den Motorleitungen.
F Die in Kapitel 7.6 Kabelspezifikationen angegebene gesamte Motorkabellänge gilt nur, so lange die parallelen Kabel kurz gehalten
werden, und zwar jeweils kürzer als 10 m (32 ft).

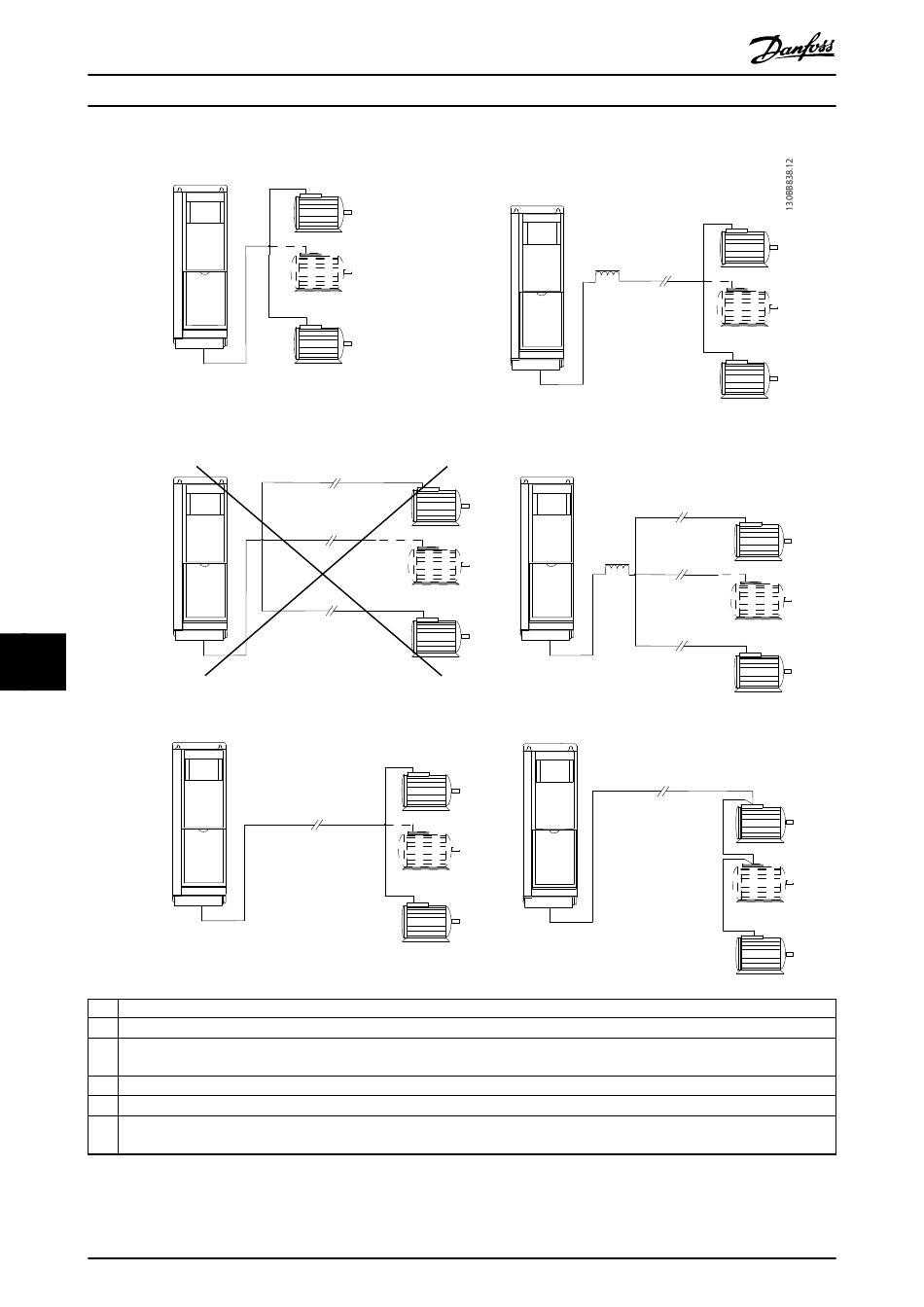

Abbildung 10.9 Unterschiedliche Parallelschaltungen von Motoren
