Rückspeiseeinheit - Übersicht - Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch

Produktfunktionen
5 5
380 V

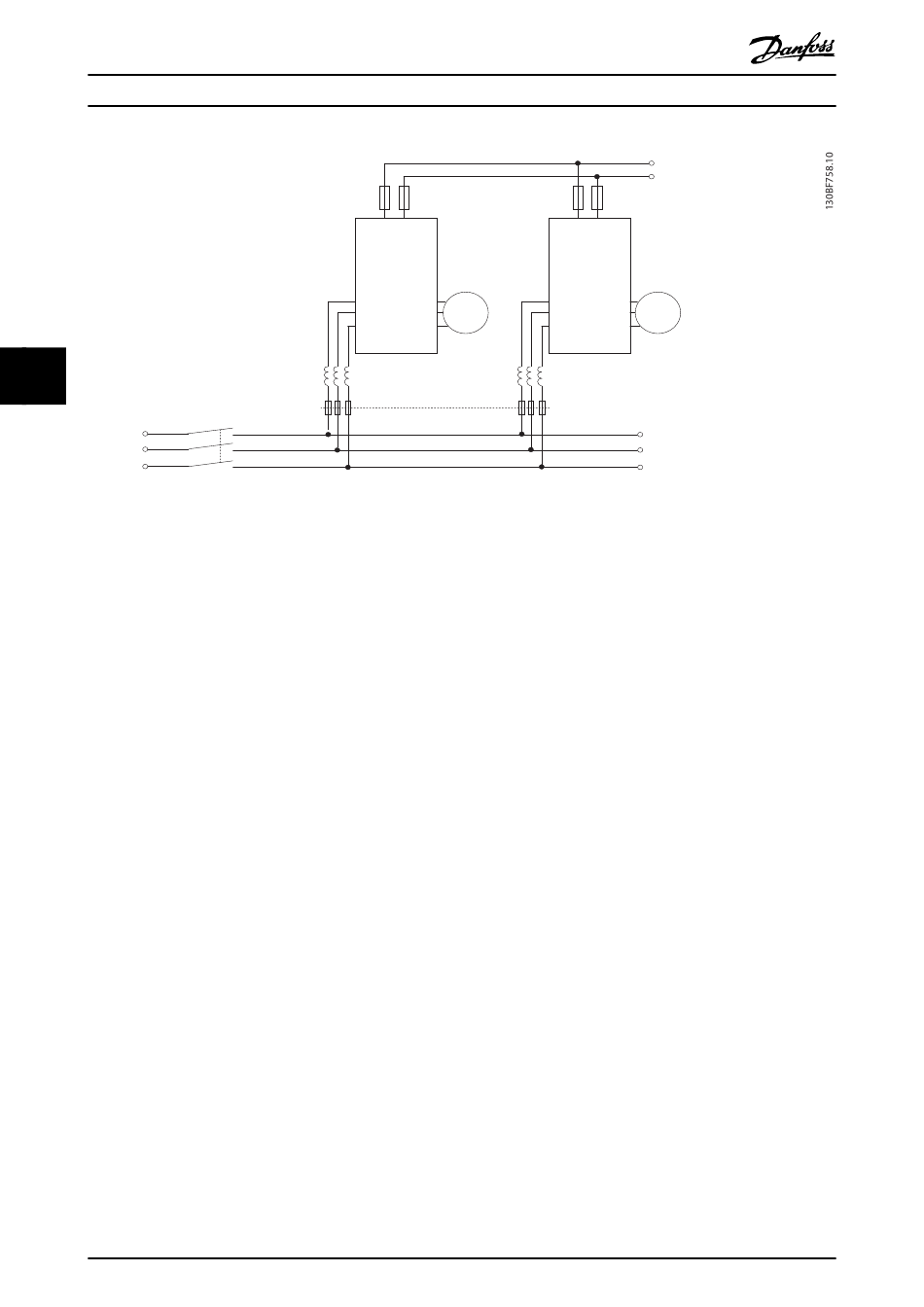

Abbildung 5.24 Diagramm mit bewährten Verfahren bei der Anwendung von Zwischenkreiskopplungen
Zwischenkreiskopplung
Geräte mit eingebauter Zwischenkreiskopplung enthalten die Klemmen (+) 89 DC und (-) 88 DC. Innerhalb des Frequenzum-
richters sind diese Klemmen mit dem DC-Bus an der Eingangsseite der DC-Zwischenkreisdrossel und den
Zwischenkreiskondensatoren verbunden.
Für die Verwendung der Zwischenkreiskopplungsklemmen stehen 2 Konfigurationen zur Verfügung.
•
Die Klemmen dienen dazu, die DC-Buskreise mehrerer Frequenzumrichter miteinander zu verbinden. In dieser
Konfiguration kann ein im generatorischen Betrieb befindliches Gerät überschüssige DC-Busspannung an ein
anderes Gerät weitergeben, das den Motor antreibt. Diese Zwischenkreiskopplung reduziert den Bedarf an
externen dynamischen Bremswiderständen und spart Energie. Theoretisch ist die Anzahl der Geräte, die Sie auf
diese Weise miteinander verbinden können, unendlich, sofern alle Geräte die gleiche Nennspannung aufweisen.
Darüber hinaus kann es je nach Größe und Anzahl der Geräte erforderlich sein, DC-Zwischenkreisdrosseln und DC-
Sicherungen am Zwischenkreis sowie AC- Netzdrosseln eingangsseitig zu installieren. Für eine derartige
Konfiguration sind besondere Überlegungen erforderlich.
•
Der Frequenzumrichter wird ausschließlich von einer DC-Quelle gespeist. Diese Konfiguration erfordert Folgendes:
-
-
5.7 Rückspeiseeinheit – Übersicht
Rückspeisung geschieht üblicherweise in Anwendungen mit kontinuierlichem Bremsen, wie z. B. Krane/Hubwerke, Abwärts-
förderer und Zentrifugen, bei denen die Energie aus einem abgebremsten Motor gewonnen wird.
Eine der folgenden Optionen sorgt für die Ableitung der überschüssigen Energie aus dem Frequenzumrichter:
•
Der Bremschopper ermöglicht die Ableitung der überschüssigen Energie in Form von Wärme in den Bremswiders-
tandspulen.
•
Rückspeiseklemmen ermöglichen den Anschluss einer Rückspeiseeinheit eines Drittanbieters an einen Frequenzum-
richter, sodass überschüssige Energie an das Stromnetz abgegeben wird.
Die Rückspeisung überschüssiger Energie in das Stromnetz ist bei Anwendungen mit kontinuierlichem Bremsen die effizi-
enteste Nutzung dieser Energie.
36
VLT
2x aR-32
91
92
93
3x 0.23mH
3x gG-40
Common mains
disconnect switch
Eine DC-Quelle.
Eine Vorrichtung zum Vorladen des DC-Busses beim Einschalten der Spannungsversorgung.
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
®
HVAC Drive FC 102
2x aR-12
89 88
11 kW
FC-302
96
M
97
98
82 81
DC connecting point for
additional drives in the
load sharing application
89 88
4 kW
FC-302
91 96
M
92 97
93 98
82 81
3x 0.81 mH
3x gG-16
Mains connecting point for
additional drives in the
load sharing application
