Regelverarbeitung - Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch

Grundlegende Betriebsprinzi...
Sollwerts. Die maximale Drehzahlgrenze wird in Parameter 4-21 Variable Drehzahlgrenze festgelegt. Bei Betrieb mit
Drehmomentregelung empfehlen wir, eine komplette AMA auszuführen, da die richtigen Motordaten entscheidend
für eine optimale Leistung sind.
•
Prozessregelung. Mit dem PID-Prozessregler lassen sich Anwendungsparameter steuern, die mit unterschiedlichen
Sensoren messbar sind (Druck, Temperatur, Fluss) und vom angeschlossenen Motor über eine Pumpe oder einen
Lüfter beeinflusst werden können.
Sollwert-
+
verarbei
S
%
tung
_
[Einheit]
Istwert-
verarbei-
%
tung
[Einheit]

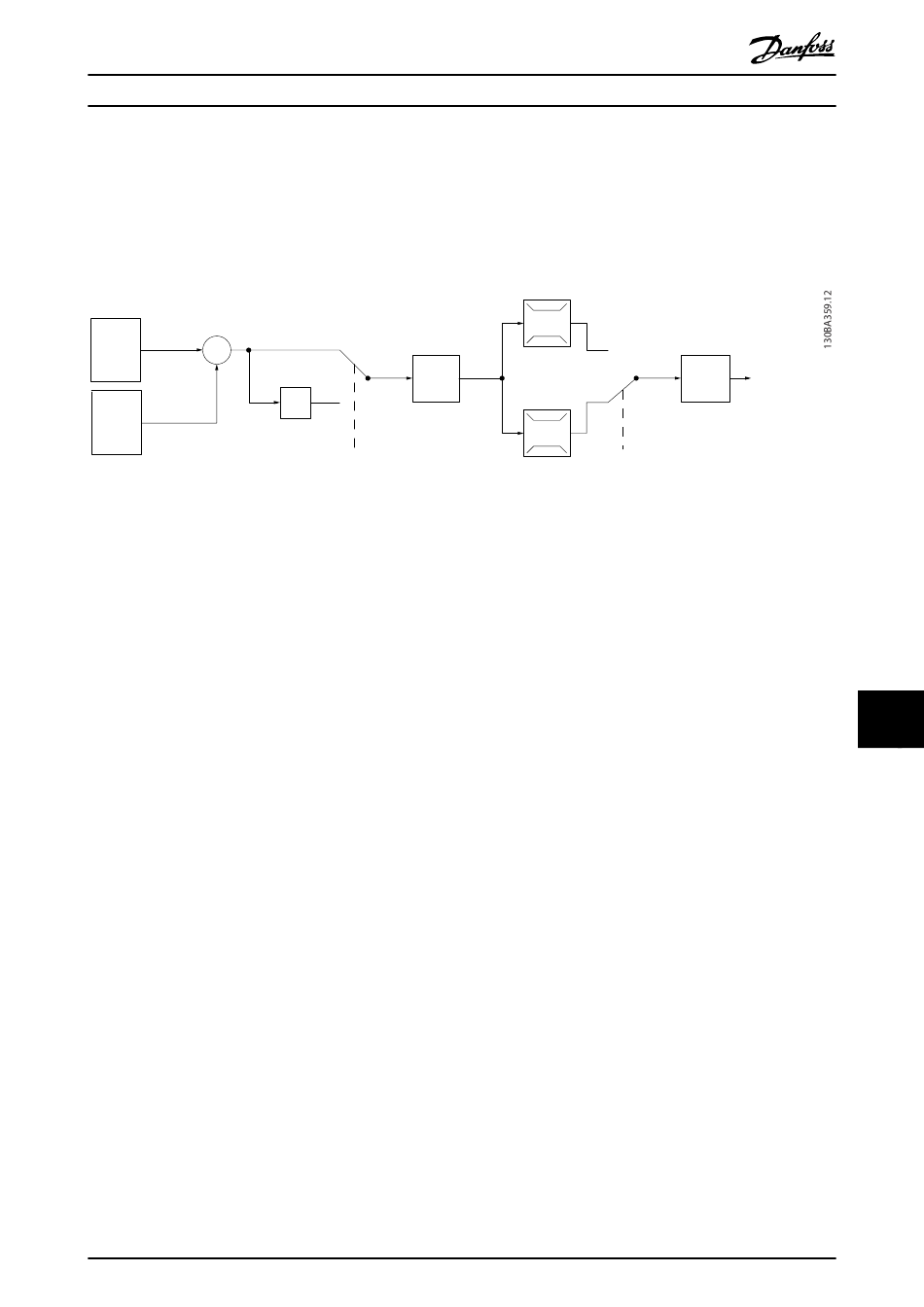

Abbildung 11.7 Blockschaltbild des Reglers mit Rückführung
Programmierbare Merkmale
Auch wenn der Regler des Frequenzumrichters oft bereits mit den voreingestellten Werten für zufriedenstellende Leistung
sorgt, können Sie die Regelung des Systems durch Anpassung einiger PID-Parameter oft noch verbessern. Für diese
Optimierung steht die Automatische Anpassung zur Verfügung.
•
Inverse Regelung – die Motordrehzahl wird bei einem hohen Istwertsignal erhöht.
•
Startfrequenz – das System erreicht schnell einen bestimmten Betriebsstatus, bevor der PID-Regler übernimmt.
•
Integrierter Tiefpassfilter – verringert Störungen des Istwertsignals.

11.2.7 Regelverarbeitung

Siehe Aktive/Inaktive Parameter in verschiedenen Antriebssteuerungsmodi im Programmierhandbuch für eine Übersicht der
verfügbaren Steuerungskonfigurationen, je nach Verwendung eines AC-Motors oder Vollpol-PM-Motors.
MG16Z103
Projektierungshandbuch
%
[Einheit]
PID
*[-1]
P 20-81
Auswahl Normal-/
Invers-Regelung
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
100%
0%
Drehzahl-
bereich
100%
-100%
P 4-10
Motordrehrichtung
Zu
Motorsteuerung
11 11
