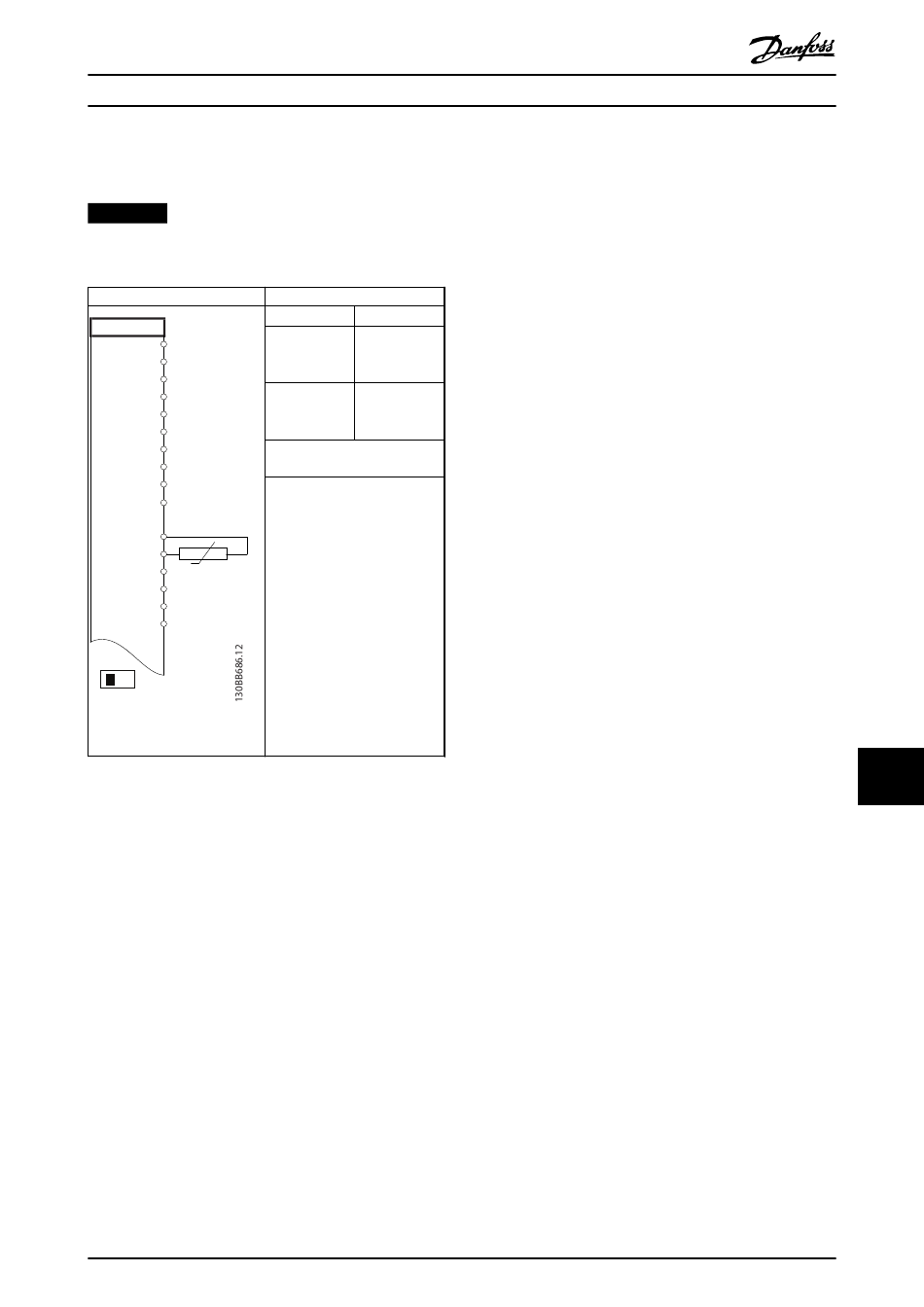

12.8 Anschlusskonfiguration für einen
Motorthermistor
HINWEIS
Sie müssen Thermistoren verstärkt oder zweifach
isolieren, um die PELV-Anforderungen zu erfüllen.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 12.12 Anschlusskonfigurationen für einen
Motorthermistor
MG16Z103
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 1-90 [2] Thermistor-
Thermischer Abschalt.
Motorschutz
Parameter 1-93 [1] Analog-
Thermistoran- eingang 53
schluss
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn nur eine Warnung
erforderlich ist, müssen Sie
Parameter 1-90 Thermischer
Motorschutz auf [1] Thermistor
Warnung programmieren.
