Produktfunktionen
5 5

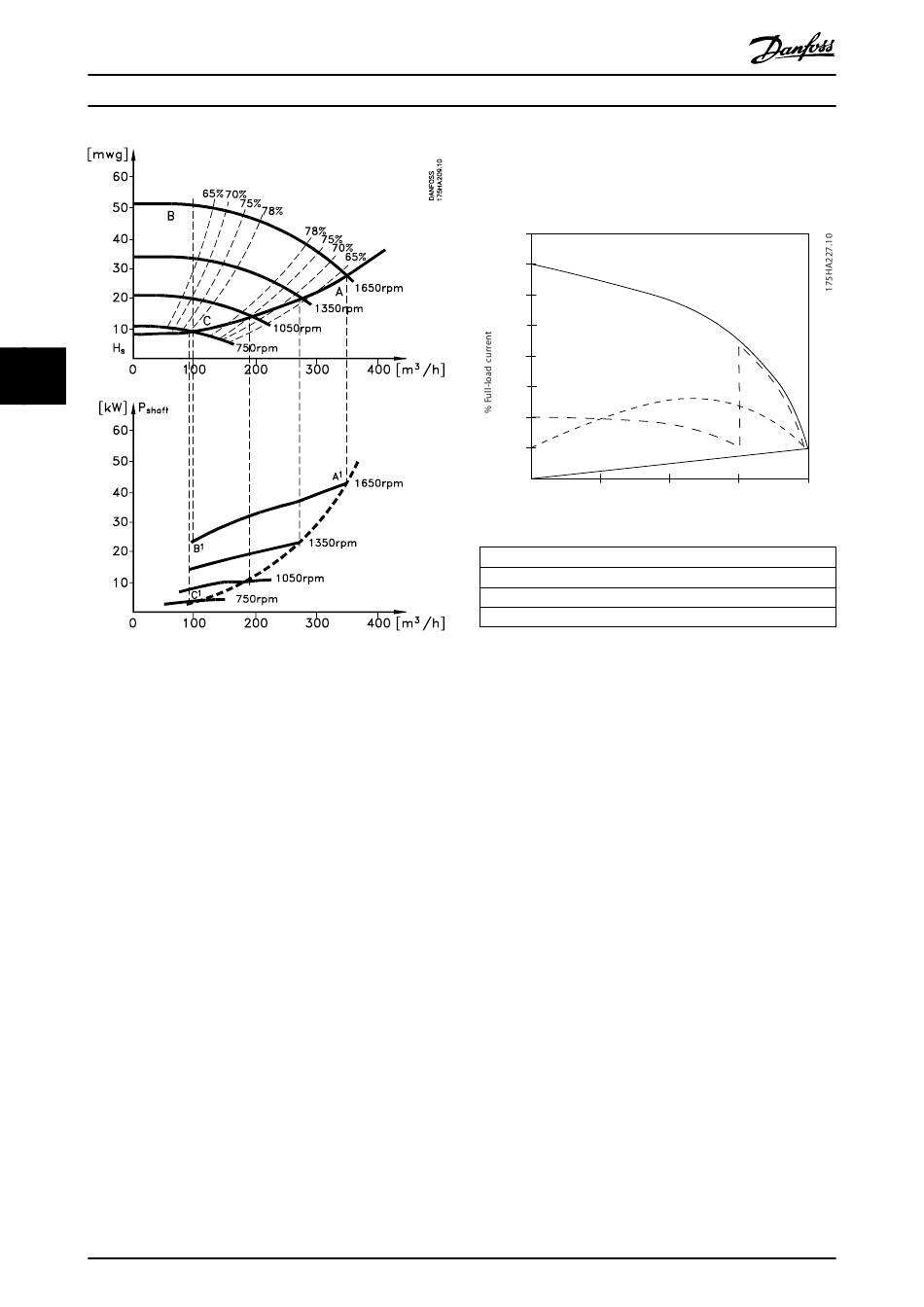

Abbildung 5.12 Energieeinsparung bei einer Pumpenan-
wendung
5.3.2 Einsatz eines Frequenzumrichters zur
besseren Kontrolle
Durch den Einsatz eines Frequenzumrichters zur
Durchfluss- oder Druckregelung ergibt sich ein
Regelsystem, das sich sehr genau regulieren lässt. Mithilfe
eines Frequenzumrichters können Sie die Drehzahl eines
Lüfters oder einer Pumpe stufenlos ändern, sodass sich
auch eine stufenlose Regelung des Durchflusses und des
Drucks ergibt. Darüber hinaus passt ein Frequenzumrichter
die Lüfter- oder Pumpendrehzahl schnell an die
geänderten Durchfluss- oder Druckbedingungen in der
Anlage an.
Cos φ-Kompensation
In der Regel liefert der VLT
von 1 eine Korrektur des Leistungsfaktors für den cos φ
des Motors. Damit muss der cos φ des Motors bei der
Dimensionierung der Kompensationsanlage nicht mehr
berücksichtigt werden.
Stern-/Dreieckstarter oder Softstarter sind nicht
erforderlich
Wenn größere Motoren gestartet werden, müssen in vielen
Ländern Geräte verwendet werden, die den Startstrom
begrenzen. In konventionelleren Systemen sind Stern-/
Dreieckstarter oder oder Softstarter weit verbreitet. Solche
24
®
VLT HVAC Drive FC 102
® HVAC Drive mit einem cos φ
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Motorstarter sind bei Verwendung eines Frequenzum-
richters nicht erforderlich. Wie in Abbildung 5.13 gezeigt,
benötigt ein Frequenzumrichter nicht mehr als den
Nennstrom.
800
700
600
500
400
300
200
100
1
0
0 12,5
®
1 = VLT HVAC Drive
2 = Stern-/Dreieckstarter
3 = Softstarter
4 = Start direkt am Netz
Abbildung 5.13 Stromverbrauch eines Frequenzumrichters
4
3
2
25 37,5 50Hz
Full load
& speed
MG16Z103
