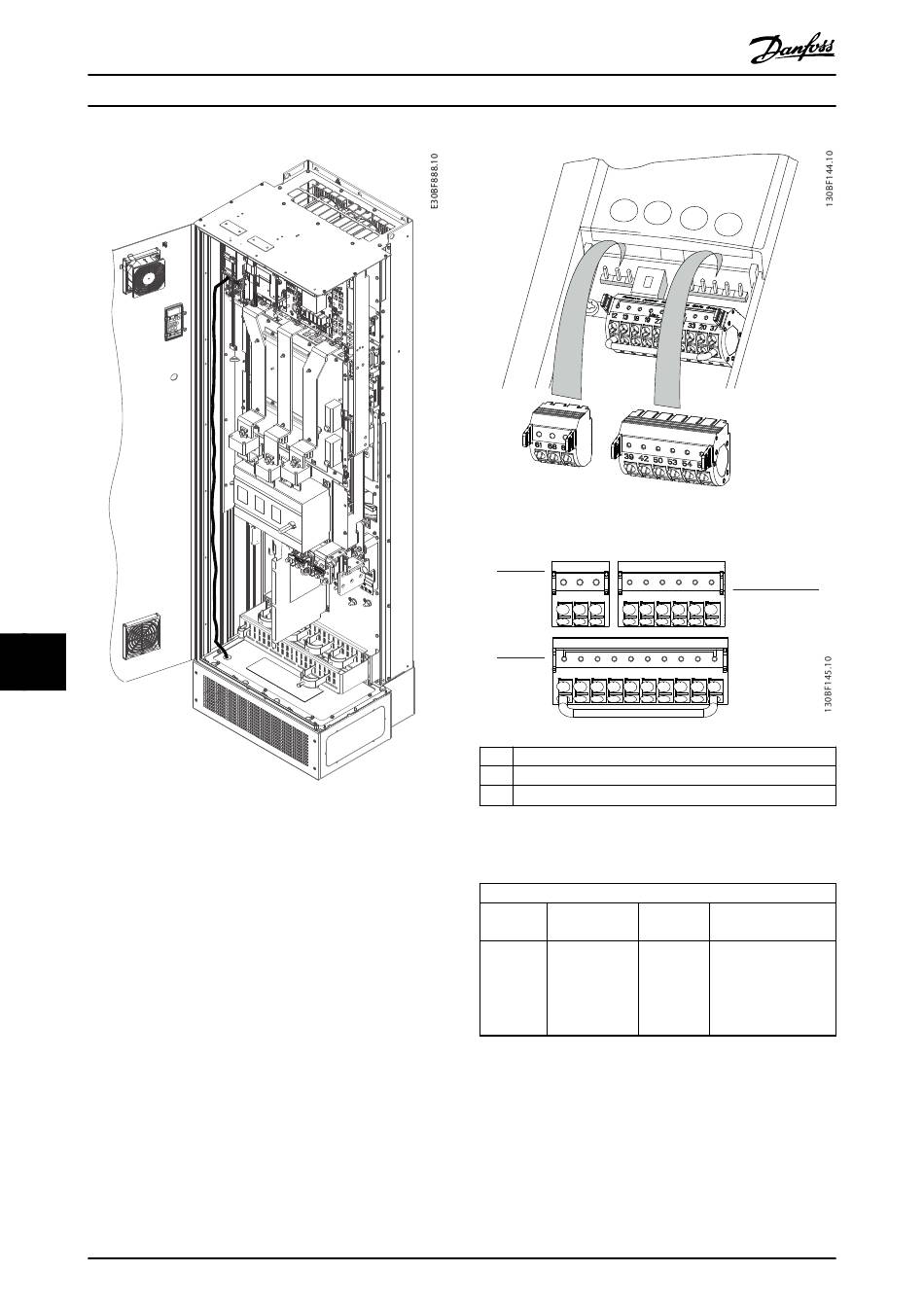

Abbildung 10.4 Steuerkartenverkabelungsweg
10.4.2 Steuerklemmen
Abbildung 10.5 zeigt die steckbaren Anschlüsse des
Frequenzumrichters. Die Klemmenfunktionen und
Werkseinstellungen sind in Tabelle 10.5 – Tabelle 10.7
zusammengefasst.
88
®
VLT
HVAC Drive FC 102
Abbildung 10.5 Anordnung der Steuerklemmen
1
2
1
2
3
Abbildung 10.6 Klemmennummern der Steckklemmen
Anschluss
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
61
68
69
39
42 50 53 54 55
12 13 18 19 27 29 32 33 20 37
Klemmen für die serielle Kommunikation
Digitaleingangs-/ausgangsklemmen
Analogeingangs-/ausgangsklemmen
Klemmen für die serielle Kommunikation
Parameter
Werksein-
stellung
61
–
–
3
Beschreibung
Integrierter RC-Filter
für Kabelschirm. Dient
NUR zum Anschluss
der Abschirmung bei
EMV-Problemen.
