Danfoss VLT HVAC Drive FC 102 Projektierungshandbuch Seite 30

Produktfunktionen
D1
5 5
D3

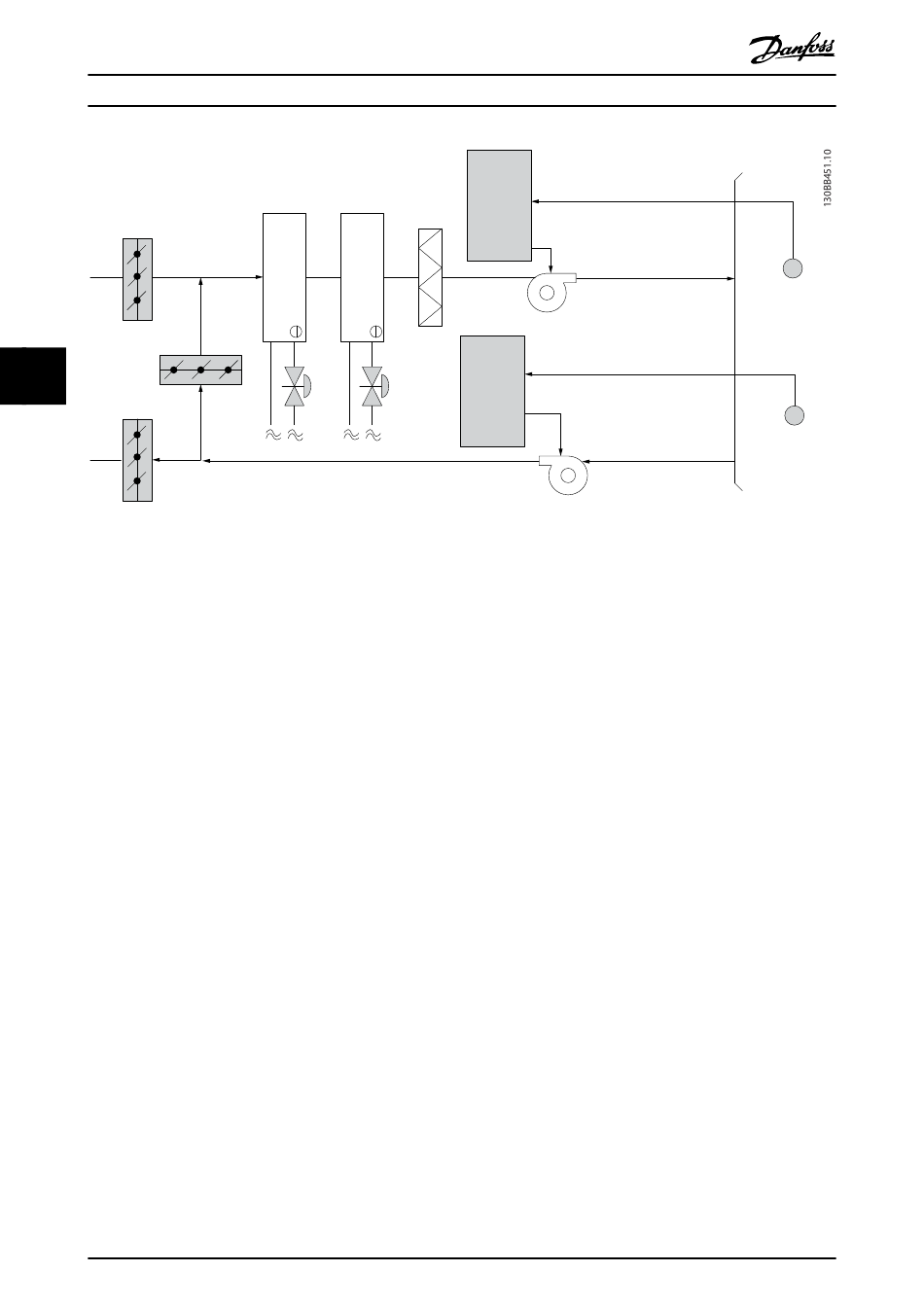

Abbildung 5.17 Frequenzumrichter in einem System mit konstantem Luftvolumenstrom
Bei Ihrem Danfoss-Händler erhalten Sie weitere Informationen zum Anwendungshinweis Konstanter Luftvolumenstrom: Verbes-
serung von VVS-Lüftungsanlagen .
5.3.4.3 Kühlturmgebläse
Kühlturmgebläse dienen zur Kühlung von Kondensatorwasser in wassergekühlten Kälteanlagen. Diese sind am effizientesten,
wenn es um die Kaltwasserbereitung geht Sie sind bis zu 20 % effizienter als luftgekühlte Anlagen. Je nach den klimatischen
Verhältnissen sind Kühltürme häufig die energiesparendste Methode zur Kühlung des Kondensatorwassers wassergekühlter
Kühlanlagen.
Kühltürme kühlen das Kondenswasser durch Verdunstung. Um die Oberfläche des Kondensatorwassers zu vergrößern, wird
dieses in den Kühlturm gesprüht. Das Kühlturmgebläse führt Luft durch den Füllbereich und unterstützt damit die
Verdunstung des Wassers. Durch die Verdunstung wird dem Wasser Energie entzogen, was eine Temperatursenkung bewirkt.
Das gekühlte Wasser wird im Kühlturmbecken aufgefangen, von wo es wieder in den Kondensator der Kühlanlage zurück-
gepumpt wird. Danach wiederholt sich der Kreislauf.
®
VLT Lösung
Mit einem Frequenzumrichter können die Kühlturmlüfter auf die erforderliche Drehzahl zur Aufrechterhaltung der Kondensa-
torwassertemperatur geregelt werden. Die Frequenzumrichter können auch zum Ein- und Ausschalten des Lüfters nach
Bedarf verwendet werden. Wenn die Drehzahl der Kühlturmlüfter bei einem Danfoss VLT
bestimmten Wert absinkt, reduziert sich der Kühleffekt. Bei Verwendung eines Getriebes zum Antrieb des Turmlüfters kann
eine Mindestdrehzahl von 40 bis 50 % erforderlich sein. Die kundenseitig programmierbare Mindestfrequenz ermöglicht die
Aufrechterhaltung der Mindestdrehzahl auch dann, wenn der Istwert oder der Drehzahlsollwert eigentlich niedrigere
Drehzahlen bewirken sollten.
Der Frequenzumrichter kann als Standardfunktion so programmiert werden, dass er in einen „Schlafmodus" wechselt und
der Lüfter stoppt, bevor eine höhere Drehzahl erforderlich ist. Außerdem haben einige Kühlturmlüfter unerwünschte
Frequenzen, die zu Schwingungen führen können. Diese Frequenzen lassen sich durch Frequenzausblendung im Frequen-
zumrichter leicht vermeiden.
28
®
VLT HVAC Drive FC 102
Cooling coil
Heating coil
D2
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Temperature
signal
Frequency
converter
Filter
Supply fan
Pressure
signal
Frequency
converter
Return fan
Temperature
transmitter
Pressure
transmitter
®
AQUA Drive unter einen
MG16Z103
